RT de alta velocidade/duroide 5880 Laminado revestido de cobre

MOQ:	1 unidade
preço:	USD9.99-99.99
Embalagem padrão:	Sacos a vácuo + caixas
Período de entrega:	8-9 dias úteis
Método de pagamento:	T/T
Capacidade de abastecimento:	5000 unidades por mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-332.V1.0

Número da peça:

RT/Duroid 5880

Espessura do laminado:

0,127 mm 0,254 mm 0,381 mm 0,508 mm 0,787 mm 1,016 mm 1,575 mm 3,175 mm

Tamanho do laminado:

18"X12"(457X305mm); 18"X24"(457X610mm);

Peso de cobre:

0,5 onças (0,018 mm) 1 onça (0,035 mm)

Destacar:

High Speed RT/duroid 5880 laminado

Laminado revestido de cobre com garantia

NT1 laminado de alta frequência

Descrição do produto

Os laminados RT/duroid® 5880, compostos por compósitos PTFE reforçados com microfibra de vidro, são projetados para circuitos de stripline e microstrip de alta precisão.As suas microfibras orientadas aleatoriamente garantem uma uniformidade de constante dielétrica excepcional., que permanece consistente entre os painéis de produção e num amplo espectro de frequências.

Com um baixo fator de dissipação, o RT/duroide 5880 funciona de forma confiável na banda Ku e em frequências mais altas.e resistente aos solventes e reagentes comuns utilizados na gravação e revestimento de circuitos.

Os laminados padrão são fornecidos com cobre eletrodepositado (1⁄2 a 2 oz/ft2 ou 8 a 70 μm) ou EDC reversamente tratado em ambos os lados.O revestimento de folha de cobre laminada está disponível para aplicações elétricas mais exigentes, e revestimento com chapa de alumínio, cobre ou latão também pode ser especificado.

No momento da encomenda, especifique a espessura dieléctrica, a tolerância, o tipo de folha de cobre (rolhada, electrodepositada ou reversamente tratada) e o peso da folha.

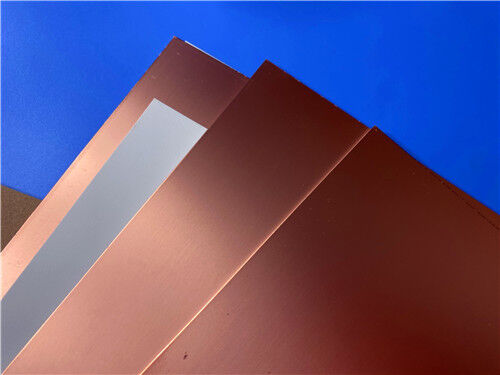

RT de alta velocidade/duroide 5880 Laminado revestido de cobre 0

Características:
- Constante dielétrica mais baixa da indústria
- Baixo coeficiente de expansão térmica no eixo Z (CTE)
- Leve / baixa densidade
- Propriedades elétricas estáveis numa ampla gama de frequências

Aplicações típicas:
- Sistemas de antenas aéreas
- Redes de alimentação ligeiras
- Sistemas de radar militares
- Sistemas de orientação de mísseis
- Antenas de rádio digitais ponto a ponto

NT1duroide NT1duroide
Imóveis	NT1duroide		Direção	Unidades	Condição	Método de ensaio
Constante dielétrica,εProcesso	2.20 2.20±0.02 de espécime.		Z	N/A	C24/23/50 C24/23/50	1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5
Constante dielétrica,εDesenho	2.2		Z	N/A	8 GHz a 40 GHz	Método de comprimento de fase diferencial
Fator de dissipação,tanδ	0.0004 0.0009		Z	N/A	C24/23/50 C24/23/50	1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5
Coeficiente térmico de ε	- 125		Z	ppm/°C	-50°C a 150°C	IPC-TM-650 2.5.5.5
Resistividade de volume	2 x 10⁷		Z	Mohm cm	C/96/35/90	ASTM D 257
Resistividade de superfície	3 x 10⁷		Z	- O quê?	C/96/35/90	ASTM D 257
Calor específico	0.96(0.23)		N/A	j/g/k (cal/g/c)	N/A	Calculado
Módulo de tração	Ensaio a 23°C	Ensaio a 100°C	N/A	MPa ((kpsi)	A	ASTM D 638
	1070 ((156)	450 ((65)	X
	860(125)	380 ((55)	Y
Estresse extremo	29(4.2)	20(2.9)	X
Estresse extremo	27(3.9)	18(2.6)	Y
Estiramento Final	6	7.2	X	%
Estiramento Final	4.9	5.8	Y	%
Modulo de compressão	710(103)	500(73)	X	MPa ((kpsi)	A	ASTM D 695
	710(103)	500(73)	Y
	940(136)	670(97)	Z
Estresse extremo	27(3.9)	22(3.2)	X
	29 ((5.3)	21(3.1)	Y
	52(7.5)	43(6.3)	Z
Estiramento Final	8.5	8.4	X	%
	7.7	7.8	Y
	12.5	17.6	Z
Absorção de umidade	0.02		N/A	%	0.62 " (~ 1.6 mm) D48/50	ASTM D 570
Conductividade térmica	0.2		Z	W/m/k	80°C	ASTM C 518
Coeficiente de expansão térmica	31 48 237		X Y Z	ppm/°C	0-100°C	IPC-TM-650 2.4.41
Td	500		N/A	°C TGA	N/A	ASTM D 3850
Densidade	2.2		N/A	gm/cm3	N/A	ASTM D 792
Peel de cobre	31.2 ((5.5)		N/A	Pl ((N/mm)	1 oz ((35 mm) de folha EDC após flutuação de solda	IPC-TM-650 2.4.8
Inflamabilidade	V-0		N/A	N/A	N/A	UL 94
Processo sem chumbo compatível	- Sim, sim.		N/A	N/A	N/A	N/A

RT de alta velocidade/duroide 5880 Laminado revestido de cobre 1
