TLX-9 Material de PCB Laminados de Alta Frequência Folha revestida de cobre

MOQ:	1 unidade
preço:	USD9.99-99.99
Embalagem padrão:	Sacos a vácuo + caixas
Período de entrega:	8-9 dias úteis
Método de pagamento:	T/T
Capacidade de abastecimento:	5000 PCS por mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-332.V1.0

Número da peça:

TLX-9

Espessura do laminado:

0,0050'' - 0,0190'' 0,13 mm – 0,48 mm 0,0200'' - 0,0300'' 0,50 mm –

Tamanho do laminado:

12'' x 18'' 304mm x 457mm 16'' x 18'' 406mm x 457mm 18'' x 2

Peso de cobre:

CH 1/2 onças/sq. pés ~ 0,0007 '' ~ 18 μm C1 1 onça/sq. pés ~ 0,0014'' ~ 35 μm C2 2 o

Destacar:

Laminados de PCB de alta frequência TLX-9

Material de PCB em folha de cobre revestida

laminados revestidos de cobre de alta frequência

Descrição do produto

TLX-9 é um laminado de cobre/PTFE/vidro tecido fabricado pela Taconic, uma empresa com mais de 35 anos de experiência em revestimento de tecido de fibra de vidro com PTFE (politetrafluoroetileno). Essa experiência permite que o TLX-9 tenha propriedades elétricas e mecânicas excepcionalmente bem controladas.

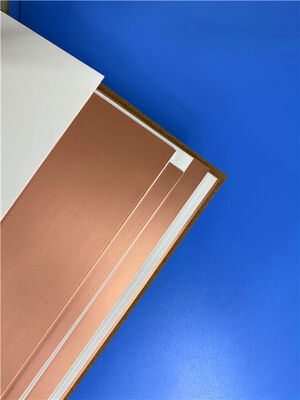

TLX-9 Material de PCB Laminados de Alta Frequência Folha revestida de cobre 0

Principais Especificações Elétricas

Constante Dielétrica (Dk): 2,5; pode ser especificada em qualquer lugar dentro desta faixa com uma tolerância de ±0,04.

Fator de Dissipação (Df): Aproximadamente 0,0019 quando medido a 10 GHz.

Processabilidade e Estabilidade Dimensional

Os laminados TLX (incluindo o TLX-9) podem ser cortados, perfurados, fresados e metalizados usando métodos padrão para materiais de PTFE/fibra de vidro tecida. Eles são dimensionalmente estáveis e apresentam praticamente nenhuma absorção de umidade durante os processos de fabricação.

Opções de Revestimento de Cobre

Os laminados TLX são geralmente encomendados com cobre eletrodepositado de 1/2, 1 ou 2 oz em um ou ambos os lados.

Aplicações Típicas

Os laminados TLX-9 são adequados para uma ampla gama de aplicações de alta frequência e micro-ondas, incluindo:

LNAs (Amplificadores de Baixo Ruído), LNBs (Blocos de Baixo Ruído) e LNCs (Conversores de Baixo Ruído)
Antenas de Grande Formato PCS/PCN
Amplificadores de Alta Potência
Componentes Passivos
Sistemas de Radar
Antenas de Varredura Eletrônica
Sistemas de Comunicação Móvel
Equipamentos de Teste de Micro-ondas
Dispositivos de Transmissão de Micro-ondas
Componentes de RF

TLX-9 TÍPICO VALORES
Propriedade	Método de Teste	Unidades	Valor	Unidades	Valor
Constante Dielétrica @ 10 GHz	IPC-TM 650 2.5.5.5		2,50		2,50
Fator de Dissipação @ 10 GHz	IPC-TM 650 2.5.5.5		0,0019		0,0019
Absorção de Umidade	IPC-TM 650 2.6.2.1	%	<0,02	%	<0,02
Rigidez Dielétrica	IPC-TM 650 2.5.6	kV	>60	kV	>60
Resistividade Volumétrica	IPC-TM 650 2.5.17.1	Mohm/cm	107	Mohm/cm	107
Resistividade Superficial	IPC-TM 650 2.5.17.1	Mohm	107	Mohm	107
Resistência ao Arco	IPC-TM 650 2.5.1	segundos	>180	segundos	>180
Resistência à Flexão no Sentido do Comprimento	IPC-TM 650 2.4.4	lbs./in.	>23.000	N/mm2	>159
Resistência à Flexão no Sentido da Largura	IPC-TM 650 2.4.4	lbs./in.	>19.000	N/mm2	>131
Resistência de Descascamento (cobre de 1oz)	IPC-TM 650 2.4.8	lbs./linear in.	12,0	N/mm	2,1
Condutividade Térmica	ASTM F 433	W/m/K	0,19	W/m/K	0,19
CTE x-y	ASTM D 3386 (TMA)	ppm/°C	9-12	ppm/°C	9-12
CTE z	ASTM D 3386 (TMA)	ppm/°C	130-145	ppm/°C	130-145
Classificação de Inflamabilidade UL-94	UL-94		V-0		V-0
