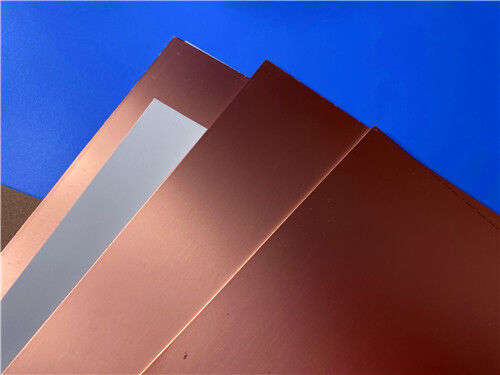

F4BTMS233 Folha laminada revestida de cobre

F4BTMS233 é uma iteração avançada da série F4BTM, desenvolvida através de aprimoramentos inovadores em sua formulação e processos de produção. Ao integrar um conteúdo cerâmico substancial e reforçá-lo com tecido de fibra de vidro ultrafina, este material oferece características de desempenho significativamente aprimoradas, incluindo uma faixa de constante dielétrica mais ampla. Ele se qualifica como uma solução de grau aeroespacial, altamente confiável, capaz de servir como substituto direto de materiais internacionais comparáveis.

A composição refinada — tecido de vidro ultrafino mínimo combinado com uma alta e uniforme distribuição de partículas nano-cerâmicas especializadas dentro da resina PTFE — minimiza os efeitos da trama do vidro durante a transmissão do sinal, reduz a perda dielétrica e aumenta a estabilidade dimensional. A anisotropia nos eixos X, Y e Z é reduzida, enquanto a faixa de frequência operacional, a resistência elétrica e a condutividade térmica são aumentadas. O material também mantém um baixo coeficiente de expansão térmica e propriedades dielétricas estáveis ​​em variações de temperatura.

Padrão com folha de cobre de baixo perfil RTF, a série F4BTMS reduz a perda do condutor, garantindo ao mesmo tempo uma forte resistência à descamação, e pode ser combinada com substratos de cobre ou alumínio.

As PCBs que usam este material são compatíveis com as técnicas padrão de processamento de laminados PTFE. Suas propriedades mecânicas e físicas superiores suportam projetos multicamadas, com alta contagem de camadas e backplane, além de oferecer excelente capacidade de fabricação para interconexões de alta densidade e circuitos de linha fina.

Principais características

• Tolerância de constante dielétrica apertada com desempenho consistente de lote para lote.
• Perda dielétrica excepcionalmente baixa.
• Constante dielétrica estável e baixa perda de até 40 GHz, suportando aplicações sensíveis à fase.
• Excelente estabilidade de temperatura de –55°C a 150°C, garantindo resposta de frequência e fase confiáveis.
• Alta resistência à radiação com propriedades elétricas e mecânicas mantidas após a exposição.
• Baixa liberação de gases, em conformidade com os padrões de liberação de gases a vácuo de grau espacial.
• Baixo CTE nas direções X, Y e Z para estabilidade dimensional confiável e integridade PTH.
• Condutividade térmica aprimorada para aplicações de maior potência.
• Estabilidade dimensional superior.
• Baixa absorção de umidade.

Aplicações típicas

• Sistemas aeroespaciais e de aviônica, incluindo equipamentos espaciais e de cabine.
• Componentes de micro-ondas e RF.
• Sistemas de radar e radar militar.
• Redes de alimentação.
• Antenas sensíveis à fase e antenas phased array.
• Comunicações por satélite e sistemas relacionados.
