Rogers RO3003 Quatro camadas de PCB RF híbrido laminado misto

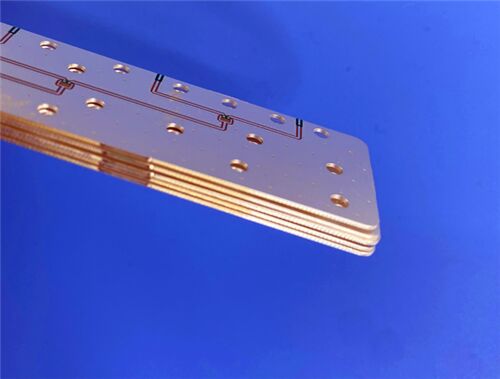

Este híbrido de 4 camadas Rogers RO3003PCB de alta frequênciacom uma estrutura de empilhamento composta que integra dielétricos PTFE RO3003 e TG170 FR-4 cheios de cerâmica,equilibrando perfeitamente perdas de microondas ultra baixas e estabilidade mecânica robusta a um custo razoávelFabricado com acabamento de superfície de prata por imersão e em conformidade com critérios industriais normalizados, este 0.8mm multilayer placa de circuito adota uma configuração de cobre assimétrico com 1 oz de cobre exterior e 0Esta placa de circuito impresso híbrida de RF é amplamente utilizada em radar automotivo, comunicação por satélite, antenas de patch sem fio e sistemas de amplificador de energia celular.

Especificações de PCB

Configuração de empilhamento de PCB

Formato da obra e padrão de conformidade

Formato de ilustração: Fornecido no formato Gerber RS-274-X, um formato industrial reconhecido internacionalmente que garante uma fabricação multicamadas precisa e compatibilidade universal de dados.

Padrão de qualidade: preenche os critérios IPC-Classe-2, garantindo a estabilidade operacional a longo prazo para dispositivos eletrônicos de RF comerciais.

Disponibilidade: São oferecidas soluções globais de transporte marítimo para apoiar projetos internacionais de engenharia de compras e comunicações.

Introdução do Substrato Rogers RO3003

O RO3003 é um laminado composto PTFE prémio cheio de cerâmica pertencente à série de materiais de alta frequência RO3000 de renome da Rogers. Desenvolvido para aplicações comerciais de microondas e de radiofrequência,Este substrato oferece desempenho elétrico consistente e durabilidade mecânica superior a um preço económicoDiferente dos dielétricos convencionais de alta frequência, a série RO3000 mantém propriedades mecânicas uniformes independentemente da variação da constante dielétrica,que permitam a empilhamento híbrido de vários materiais de forma fiável, sem deformações ou defeitos estruturais.

O RO3003 apresenta características de expansão térmica iguais ao cobre para uma estabilidade dimensional excepcional sob ciclos de temperatura.enquanto o eixo Z CTE mede 24 ppm/°C, aumentando consideravelmente a robustez do orifício revestido em ambientes térmicos extremos.Este material suporta uma transmissão de sinal fiável até 77 GHzCompatível com os fluxos de trabalho de fabricação de PTFE padrão, serve como uma solução econômica para a fabricação de circuitos RF de alto volume.

Materiais-chaveCaracterísticass

Principais benefícios

Rogers RO3003 oferece méritos técnicos proeminentes otimizados para circuitos de RF híbridos multicamadas:

Perda dieléctrica ultra-baixa garante a integridade do sinal intacto para transmissão de microondas de alta frequência

O CTE combinado com cobre aumenta a estabilidade da montagem SMT e a resistência às flutuações de temperatura

Dk insensível à temperatura e à frequência mantém um desempenho elétrico estável em ambientes complexos

Compatibilidade perfeita com a laminação híbrida FR4 equilibra o desempenho de RF superior e os custos de fabrico

As propriedades mecânicas homogéneas impedem eficazmente a delaminação e a deformação nas estruturas de empilhamento de várias camadas

O processo de fabricação favorável à produção em massa reduz o custo unitário para encomendas comerciais a granel de RF

Aplicações típicas

Este PCB híbrido RO3003 de 4 camadas é amplamente implementado nas indústrias comerciais de comunicação de alta frequência e radar:

- 77 GHz Radar Automóvel e Sistemas Avançados de Assistência ao Condutor (ADAS)

- Sistemas de antenas de satélite de posicionamento global e GPS

- Infra-estruturas de comunicações celulares: amplificadores de potência e antenas

- Antenas para comunicações sem fios e osciladores controlados por tensão

- terminais de radiodifusão directa por satélite e equipamento de ligação de dados por cabo

- Dispositivos de monitorização de medidores remotos e circuitos de retaguarda de potência de alta frequência
