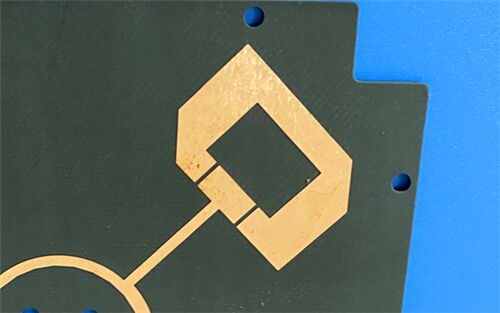

Procurando uma PCB RF rígida de 2 camadas de alto desempenho projetada para atender às demandas de aplicações desafiadoras de microondas, RF e radar? Este PCB RF rígido de 2 camadas é construído com F4BME217 da Wangling - um laminado composto de PTFE de alto desempenho - projetado para fornecer propriedades elétricas consistentes e superiores, ao mesmo tempo que satisfaz as necessidades de precisão de projetos de alta frequência. Aderindo aos padrões de qualidade IPC-Class 2, esta PCB garante desempenho confiável para aplicações críticas, como sistemas de comunicação via satélite, antenas de estação base, deslocadores de fase e antenas phased array. Com forte foco na precisão, desempenho de baixas perdas e adaptabilidade de projeto, ele se destaca como a opção ideal para engenheiros e equipes de compras em busca de um substrato doméstico confiável e de alto desempenho para projetos de RF e micro-ondas de alta precisão.
Especificações de PCB
| Item de construção |
Detalhes |
| Dimensões da placa (PCB RF de 2 camadas) |
102 mm x 83 mm (1 unidade), com uma tolerância restrita de +/- 0,15 mm para garantir um ajuste preciso em suas configurações de montagem |
| Rastreamento e Espaço |
Mínimo de 5/6 mils, facilitando o projeto de circuito compacto e fino sem comprometer a integridade do sinal |
| Tamanho mínimo do furo |
0,25 mm, compatível com necessidades de montagem de componentes padrão para aplicações de RF com foco em precisão |
| Vias |
Sem vias cegas, simplificando o processo de fabricação e garantindo conexões seguras entre camadas para transmissão de sinal de alta frequência |
| Espessura da placa acabada |
1,3 mm, proporcionando robustez mecânica e mantendo a compatibilidade com as necessidades de montagem de RF de alta precisão |
| Peso de cobre |
1 onça (1,4 mils) nas camadas externas (35 μm), proporcionando excelente condutividade para sinais de RF e microondas de alta frequência |
| Através da Espessura do Chapeamento |
20 μm, em conformidade com os padrões IPC-Class 2 para garantir conexões elétricas confiáveis e durabilidade mecânica em ambientes agressivos |
| Acabamento de superfície |
Cobre puro, otimizado para desempenho elétrico superior, recursos de gravação precisos e baixa perda de condutor em projetos de RF de alta precisão |
| Máscara de serigrafia e solda |
Sem serigrafia superior ou inferior; sem máscara de solda superior ou inferior, garantindo um design limpo e otimizado para desempenho de sinal de RF de alta frequência |
| Teste de qualidade |
Testes 100% elétricos são realizados antes do envio, garantindo a funcionalidade e eliminando unidades defeituosas para uma implantação confiável |
Pilha de PCB-configuração
| Componente de empilhamento |
Especificações e descrição |
| Camada de Cobre 1 |
35μm – Garante transmissão de sinal eficiente e condutividade térmica para aplicações de RF e micro-ondas de alta frequência |
| Núcleo F4BME217 |
1,0 mm (39,37 mil) – Serve como base para o desempenho elétrico superior da PCB, projetada para projetos exigentes de RF e micro-ondas |
| Camada de Cobre 2 |
35μm – Fornece condutividade e simetria consistentes para fluxo de sinal balanceado em circuitos de RF de alta frequência |
Formato e disponibilidade da arte
Formato de arte: Gerber RS-274-X – O formato padrão da indústria para fabricação de PCB, garantindo compatibilidade com todos os principais softwares de projeto e fabricação.
Disponibilidade: Em todo o mundo – Fornecemos remessas globais para atender às necessidades de engenheiros e fabricantes em todo o mundo, com prazos de entrega que atendem aos padrões do setor.
Substrato F4BME217: a chave para um desempenho de RF excepcional
O laminado composto PTFE F4BME217 da Wangling serve como a espinha dorsal do desempenho superior de nossa PCB, projetado para atender às demandas de aplicações desafiadoras de RF, microondas e radar:
O F4BME217 da Wangling é um laminado composto de PTFE de alto desempenho desenvolvido para aplicações exigentes de RF e microondas. Formulado com precisão a partir de tecido de fibra de vidro, resina PTFE e filme, oferece propriedades elétricas consistentes e superiores. Como material de próxima geração, supera o seu antecessorF4BM220por uma margem significativa, oferecendo menor perda dielétrica, maior resistência de isolamento e maior estabilidade. Ele atua como uma alternativa doméstica confiável e de alto desempenho aos laminados importados comparáveis.
F4BME217 é revestido com cobre com folha de tratamento reverso (RTF). Essa configuração oferece desempenho superior de baixo PIM (Intermodulação Passiva), permite gravação mais precisa de circuitos de linhas finas e reduz a perda de condutores, tornando-a ideal para projetos de RF e micro-ondas de alta precisão, onde a integridade do sinal é de extrema importância. Ao contrário dos laminados tradicionais, o F4BME217 alcança um equilíbrio entre desempenho elétrico e robustez mecânica, tornando-o uma opção versátil para uma ampla gama de aplicações de alta frequência.
Principais recursos e benefícios do PCB F4BME217
As propriedades elétricas e mecânicas do F4BME217 são ajustadas com precisão modificando a proporção de PTFE em relação ao tecido de fibra de vidro dentro do compósito, proporcionando aos engenheiros uma flexibilidade de projeto exclusiva:
Constantes dielétricas controladas – O ajuste da proporção entre PTFE e fibra de vidro permite propriedades dielétricas personalizadas, permitindo que os engenheiros otimizem projetos para requisitos de frequência específicos
Características de baixa perda – Mantém excelente perda dielétrica baixa, o que é fundamental para preservar a integridade do sinal em aplicações de RF e micro-ondas de alta frequência
Estabilidade dimensional aprimorada – Maior conteúdo de fibra de vidro melhora a estabilidade dimensional, reduz o coeficiente de expansão térmica e reduz o desvio de temperatura – garantindo confiabilidade em mudanças de temperatura
Trade-off de desempenho equilibrado – Uma proporção de fibra de vidro mais alta aumenta a robustez mecânica e a estabilidade, com apenas um ligeiro aumento na perda dielétrica, proporcionando um equilíbrio ideal para diversas aplicações
Flexibilidade de projeto – Permite que os engenheiros escolham o tipo de material ideal para equilibrar desempenho elétrico, robustez mecânica e requisitos de processamento para suas necessidades específicas de projeto
Desempenho superior de baixo PIM – Revestido com cobre RTF, que reduz a interferência de intermodulação passiva e melhora a qualidade do sinal em sistemas de RF de alta precisão
Aplicativos
Nosso PCB RF de 2 camadas F4BME217 foi projetado especificamente para aplicações desafiadoras de alta frequência e alta precisão, incluindo:
- Sistemas de microondas, RF e radar
- Deslocadores de fase e componentes passivos
- Divisores, acopladores e combinadores de potência
- Redes de alimentação e antenas Phased Array
- Sistemas de comunicação por satélite
- Antenas de estação base
