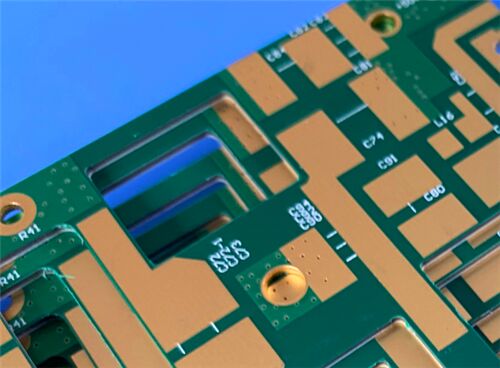

Este PCB é classificado como uma placa de circuito interligado de alta densidade de 20 camadas com um dielétrico epoxi FR4 modificado TU-872 SLK com classificação TG200. Uma configuração de cobre assimétrica consiste em 0.5oz de cobre interior e 1oz de cobre exterior, com uma espessura de cartão final de 3 mm. Uma máscara de solda verde de dois lados combinada com uma serigrafia branca cobre a superfície do cartão,enquanto o tratamento de superfície de níquel-paládio-ouro premium garante uma condutividade de superfície constanteEm conformidade com os rigorosos critérios IPC-Classe 3, este avançado laser baseado emHDI PCBintegra circuitos de impedância de precisão e vias totalmente cheias de resina.Esta placa de circuito de alta velocidade de baixa perda se encaixa perfeitamente no hardware de computação de alto desempenho, estações de base de telecomunicações e estruturas de servidores de alta frequência.
Especificações de PCB
| Produto de construção |
Detalhes |
| Material de base |
TU-872 SLK substrato FR4 epoxídico modificado (Tg 200°C), dielétrico de baixa Dk e baixa perda destinado a circuitos de alta velocidade |
| Número de camadas |
20 camadas ¢ Placas HDI multicamadas premium otimizadas para transmissão de sinais de alta velocidade e alta frequência |
| Dimensões da placa |
215 mm × 137 mm (4PCS), dispostos em painéis de 2 × 2 para transporte consolidado |
| Espessura do quadro acabado |
3.0mm estrutura de laminação integrada, mantendo excelente planície para rotas internas densas |
| Peso de cobre |
Camada externa: 1 oz de cobre acabado; camada interna: 0,5 oz de cobre, adequado para intricado circuito de alta velocidade fiação |
| Revestimento de superfície |
Revestimento de níquel-paládio-ouro, oferecendo excelente resistência à corrosão e condutividade estável para armazenamento prolongado |
| Tela de seda e máscara de solda |
Acima e Abaixo: Máscara de solda verde com tela de seda branca para marcação clara e proteção de isolamento duradouro |
| Processo avançado |
Microvia HDI gravada a laser, ajuste de impedância de precisão e enchimento completo de resina para isolamento interno confiável |
| Padrão de qualidade |
Conformidade com as especificações IPC-Classe 3 para implantação de sistemas eletrónicos industriais de missão crítica |
| Teste de qualidade |
Inspeção de 100% que abrange a verificação da impedância, a continuidade elétrica e a detecção de vazios para vias cheias de resina |
Formato da obra e padrão de conformidade
Formato de ilustração: Fornecido no Gerber RS-274-X, o formato industrial universal para placas HDI multicamadas de alta precisão.
Grau de qualidade: IPC-Classe 3, o mais elevado nível de referência industrial para equipamentos eletrónicos de alta fiabilidade.
Disponibilidade: Suporta o transporte marítimo global para atender à demanda em vários países.
Introdução do Substrato TU-872 SLK
O TU-872 SLK é um dielétrico epoxídico FR4 modificado premium construído com formulação de resina de ponta e reforçado com fibra de vidro E tecida padrão.Este material de baixa perda mantém uma baixa constante dielétrica e um baixo fator de dissipação, destinado à transmissão digital de alta velocidade e circuitos de alta frequência de várias camadas, mantém uma grande compatibilidade com processos ecológicos sem chumbo e fluxos de trabalho FR4 convencionais,que assegura uma forte adaptabilidade às estruturas complexas de laminação multicamadas.
O TU-872 SLK possui características físicas e químicas superiores, incluindo notável resistência à umidade, expansão térmica do eixo Z otimizada, inércia química estável e desempenho térmico constante.Os compostos da rede de alilo incorporados aumentam a resistência estrutural e a resistência confiável ao CAFValores consistentes de Dk/Df mantêm um desempenho elétrico estável em diferentes espectros de frequências, tornando este substrato uma opção confiável para hardware de computação e comunicação de ponta.
Características fundamentais do material
| Parâmetro |
Especificação e observações |
| Temperatura de transição do vidro (Tg) |
200°C, proporcionando uma estabilidade térmica excepcional durante ciclos de laminação repetidos |
| Constante dielétrica (Dk) |
Menos de 4.0, minimizando a atenuação do sinal para a transmissão de dados de alta velocidade |
| Fator de dissipação (Df) |
Menos de 0.010, garantindo perdas de potência ultra-baixas para circuitos de alta frequência |
| Compatibilidade dos processos |
Adaptável ao refluxo sem chumbo e às rotinas de processamento FR4 padrão |
| Desempenho Especial |
Resistência à CAF, baixa CTE no eixo Z, resistência à humidade e aos produtos químicos |
Vantagens de desempenho e processamento
Propriedades elétricas uniformes de baixo Dk/Df para uma operação fiável de alta velocidade e alta frequência
A expansão térmica refinada do eixo Z reduz a deformação térmica durante os ciclos de laminação
Resistência CAF confiável evita falha de corrosão do filamento anódico condutor
Forte tolerância à humidade para utilização em ambientes de trabalho úmidos e adversos
Excelente uniformidade dimensional, espessura consistente e plano superior
Duração mecânica fiável para a arquitetura de buracos e procedimentos de solda
Compatibilidade total com os fluxos de trabalho de montagem sem chumbo e de processamento FR4 convencionais
Aplicações típicas do TU-872 SLK
O TU-872 SLK serve como um dielétrico de baixa perda de alta velocidade adequado para infraestrutura de comunicação e computação comercial premium:
- Circuitos de radiofrequência e módulos de processamento de sinais de alta frequência
- Backplane boards e motherboards para sistemas de computação de alto desempenho
- Cartões de linha de comunicação e equipamentos industriais de armazenamento de dados
- Placas principais de servidores e equipamento de estações de base de telecomunicações
- Roteadores de redes de escritório e instalações de transmissão de sinal de banda larga
