F4BME233 Folha laminada revestida de cobre com substrato de PCB

MOQ:	1PCS
preço:	USD9.99-99.99
Embalagem padrão:	Sacos a vácuo + caixas
Período de entrega:	8-9 dias úteis
Método de pagamento:	T/T
Capacidade de abastecimento:	5000 unidades por mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-332.V1.0

Número da peça:

F4BME233

Espessura do laminado:

0,1mm 0,127mm 0,2mm 0,25mm 0,5mm 0,508mm 0,762mm 0,8mm 1,0mm 1,5mm 1,524mm 1,575mm 2,0mm 2,5mm 3,0mm

Tamanho do laminado:

460x610mm, 500X600mm, 850X1200mm, 914X1220mm, 1000X1200mm, 300X250mm, 350X380mm, 500X500mm, 840X840m

Peso de cobre:

0,5 onças (0,018 mm), 1 onça (0,035 mm);

Destacar:

F4BME233 Chapa laminada revestida de cobre

Laminado de cobre para substrato de PCB

Laminado revestido de cobre com garantia

Descrição do produto

O F4BME233 é um material composto produzido através de uma formulação cuidadosamente concebida e de um processo de fabrico preciso, utilizando tecido de fibra de vidro, resina de politetrafluoroetileno (PTFE) e filme de PTFE.Em comparação com os laminados F4B padrão, apresenta propriedades elétricas melhoradas, incluindo uma faixa de constante dielétrica mais ampla, menor perda dielétrica, maior resistência ao isolamento e maior estabilidade geral.Isto torna-a uma alternativa adequada a produtos internacionais similares.

Este material é fornecido com folha de cobre RTF tratada reversa, oferecendo excelente desempenho de intermodulação passiva (PIM), controle de gravação superior para circuitos de precisão,e redução da perda de condutores.

A constante dielétrica do F4BME233 é controlada com precisão ajustando a relação entre PTFE e reforço de fibra de vidro.Variantes de constante dielétrica mais elevadas incorporam um maior teor de fibra de vidro, resultando em melhor estabilidade dimensional, menor expansão térmica, melhor desempenho dependente da temperatura e um aumento correspondente na perda dielétrica.

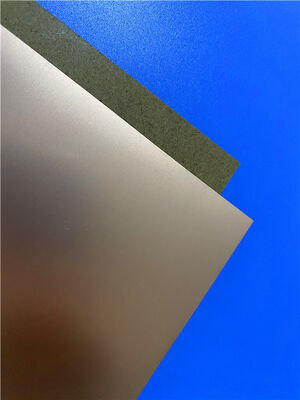

F4BME233 Folha laminada revestida de cobre com substrato de PCB 0

Características do produto

Intervalo da constante dielétrica (Dk): 2,17 ̊3.0, com Dk personalizado disponível
Desempenho com baixas perdas
Excelentes características PIM com folha RTF
Opções de tamanho múltiplos para otimização de materiais e poupança de custos
Resistentes à radiação com baixas propriedades de descarga de gases
Disponível comercialmente em volume a um preço competitivo

Aplicações típicas

Sistemas de microondas, radiofrequência e radar
Outros aparelhos de transmissão
Outros aparelhos de distribuição de energia, acopladores e combinadores
Redes de alimentação e antenas de matriz em fase
Antenas de comunicações por satélite e estações-base

Parâmetros técnicos do produto				Modelo de produto e ficha de dados
Características do produto		Condições de ensaio	Unidade	F4BME233
Constante dielétrica (típica)		10 GHz	/	2.33
Tolerância constante dielétrica		/	/	± 0.04
Tangente de perdas (típica)		10 GHz	/	0.0011
Tangente de perdas (típica)		20 GHz	/	0.0015
Coeficiente de temperatura constante dielétrica		-55oC-150oC	PPM/°C	- 130
Resistência ao descascamento		1 OZ F4BM	N/mm	> 1.8
Resistência ao descascamento		1 OZ F4BME	N/mm	> 1.6
Resistividade de volume		Condição normal	MΩ.cm	≥ 6 × 10^6
Resistividade de superfície		Condição normal	MΩ	≥ 1 × 10^6
Força elétrica (direção Z)		5KW,500V/s	KV/mm	> 23
Voltagem de ruptura (direção XY)		5KW,500V/s	KV	> 32
Coeficiente de expansão térmica	Direção XY	-55oC a 288oC	ppm/oC	22, 30
Coeficiente de expansão térmica	Direcção Z	-55oC a 288oC	ppm/oC	205
Estresse térmico		260°C, 10s,3 vezes		Sem delaminação
Absorção de água		20 ± 2 °C, 24 horas	%	≤ 0.08
Densidade		Temperatura ambiente	g/cm3	2.20
Temperatura de funcionamento a longo prazo		Câmara de baixa e alta temperatura	°C	-55 ¢ + 260
Conductividade térmica		Direcção Z	W/(M.K)	0.28
PIM		Aplicável apenas ao F4BME	dBc	≤ 150
Inflamabilidade		/	UL-94	V-0
Composição do material		/	/	PTFE, tecido de fibra de vidro F4BM emparelhado com folha de cobre ED, F4BME emparelhado com folha de cobre reversa (RTF).

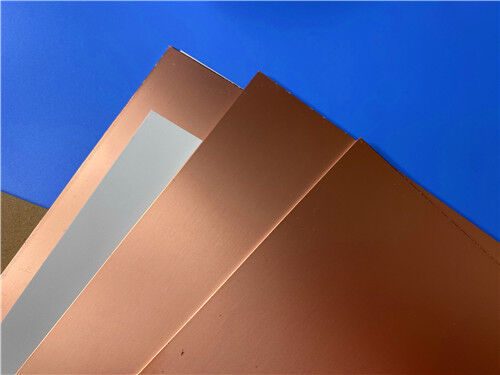

F4BME233 Folha laminada revestida de cobre com substrato de PCB 1
