8 camadas RO4003C PCB 5.05mm Verde Soldeira-máscara Imersão Ouro

Este PCB possui uma configuração de cobre de 8 camadas, que foi especificamente concebido para aplicações eletrónicas de alta frequência e alta fiabilidade.RO4003Cnúcleos, prepreg RO4450F e folha de cobre de alta qualidade, onde os núcleos RO4003C servem como as principais camadas dielétricas para garantir uma excelente integridade do sinal,e a prepreg RO4450F atua como meio de ligação entre as camadas, trabalhando em conjunto com a folha de cobre para formar uma estrutura de várias camadas estável e de alto desempenho.

Detalhes do PCB

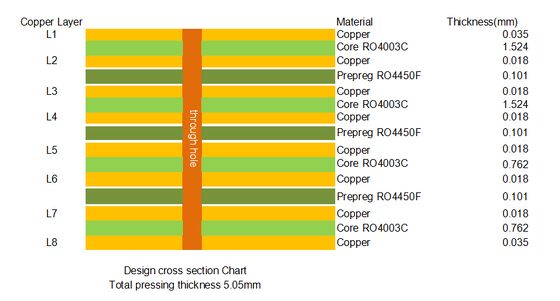

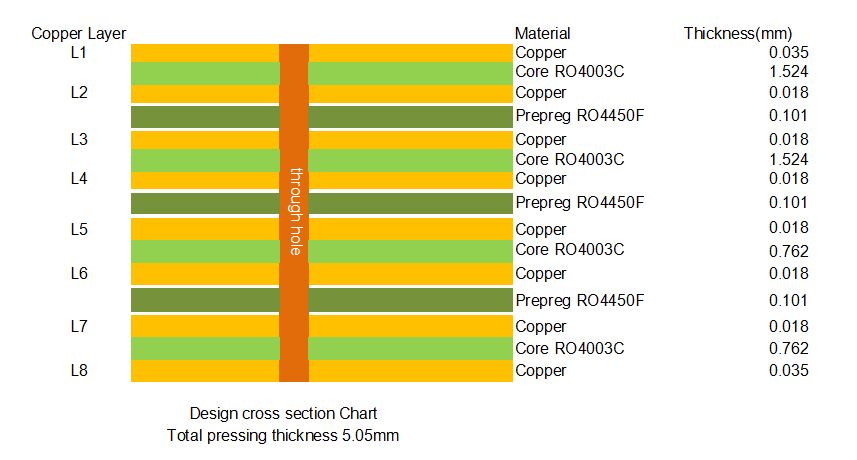

Empilhamento de PCB

RO4003C Orientações para o processamento de placas de várias camadas

Armazenamento

Os laminados RO4003C totalmente revestidos devem ser mantidos a temperatura ambiente (entre 50 e 90°F/ 10 e 32°C). It is advisable to implement a first-in-first-out inventory management system and establish a method to track material lot numbers throughout the PWB manufacturing process and the delivery of finished circuitsEsta prática ajuda a manter a estabilidade do desempenho do material RO4003C e garante a rastreabilidade da qualidade do processamento.

Preparação da camada interna

Ferramentas

Os laminados RO4003C são compatíveis com uma variedade de sistemas de ferramentas com e sem alfinetes.e o perfuramento pré-ecrito ou pós-ecrito depende das capacidades e preferências da instalação de fabricação de circuitos, bem como os requisitos de alinhamento final. Na maioria dos casos, são suficientes para satisfazer os requisitos os pinos com ranhuras, um formato de ferramenta multilinear e um perfurador pós-gravura,garantir eficazmente a precisão de alinhamento das camadas internas das placas multicamadas RO4003C e minimizar os erros de processamento.

Preparação de superfícies para processamento de fotoresistentes e gravação de cobre

A preparação da superfície do cobre para a fotografia pode ser obtida através de processos químicos ou mecânicos, dependendo da espessura do núcleo RO4003C.Os núcleos RO4003C mais finos devem ser preparados através de um processo químico que inclui a limpezaOs núcleos mais espessos do RO4003C podem ser processados com sistemas mecânicos de depuração,que removem eficientemente os contaminantes da superfície e aumentam a adesão fotoresistente.

Os materiais RO4003C são compatíveis com a maioria dos fotoresistentes de filme líquido e seco.redução dos custos de modificação do equipamento e melhoria da eficiência de processamento das placas multicamadas RO4003C.

Tratamento por óxido

Os núcleos RO4003C podem ser submetidos a qualquer processo de tratamento alternativo de óxido de cobre ou óxido, em preparação para a ligação multicamadas.O método de tratamento ideal é tipicamente o recomendado nas orientações fornecidas com o sistema de prepreg ou adesivo selecionadoO tratamento adequado com óxido aumenta a resistência de ligação entre as camadas das placas multicamadas RO4003C e garante a sua fiabilidade.

Ligação de várias camadas

Os laminados RO4003C são compatíveis com numerosos sistemas de adesivos termoplásticos e termoaderentes.Recomenda-se consultar as orientações do sistema de adesivos para os parâmetros do ciclo de ligação (como a temperatura, pressão e duração) para garantir que a qualidade de ligação das placas multicamadas RO4003C atenda aos requisitos e para evitar defeitos como a deslaminagem.

Considerações de perfuração

Standard entry materials (aluminum or thin pressed phenolic) and exit materials (pressed phenolic or fiber board) can be used when drilling RO4003C cores or bonded RO4003C assemblies in single-layer or multi-layer stacksA selecção de materiais de entrada e de saída adequados reduz o desgaste da broca, melhora a qualidade da parede do buraco das placas RO4003C e impede a ocorrência de aberrações e outros defeitos nas entradas e saídas dos buracos.
