TLX-8 PCB Material Laminados de Alta Frequência Chapa Revestida de Cobre

MOQ:	1 unidade
preço:	USD9.99-99.99
Embalagem padrão:	Sacos a vácuo + caixas
Período de entrega:	8-9 dias úteis
Método de pagamento:	T/T
Capacidade de abastecimento:	5000 PCS por mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-332.V1.0

Número da peça:

TLX-8

Espessura do laminado:

0,064 - 6,35 mm

Tamanho do laminado:

12 x 18 305 x 457 24 x 36 610 x 914 16 x 18 406 x 457 18 x 48 457 x 1.220 18 x 24 457 x 610 36 x 48

Peso de cobre:

0,5 onças. (18 µm) 1 onça. (35µm)

Destacar:

TLX-8 PCB laminados de alta frequência

folha revestida de cobre com garantia

laminados revestidos de cobre de alta frequência

Descrição do produto

TLX-8 oferece desempenho consistente e confiável em um amplo espectro de aplicações de RF.com várias opções de espessura e revestimento de cobre, tornando-o especialmente adequado para projetos de microondas de baixa camada.

Como um laminado de fibra de vidro PTFE, o TLX-8 é ideal para uso em sistemas de radar, comunicações móveis, equipamentos de teste de microondas, dispositivos de transmissão e vários componentes de RF.Ele serve como um cavalo de trabalho confiável na indústria de substratos de microondas de RF, com reforço de fibra de vidro que proporciona estabilidade mecânica crítica em ambientes exigentes, incluindo:

- Resistência ao arrasto dos PWB montados em caixas sujeitas a vibrações intensas durante o lançamento espacial
- Resistência em módulos de motor de alta temperatura
- Tolerância à radiação em aplicações espaciais (ver a base de dados de materiais de baixa emissão de gases da NASA)
- Resistência a condições marítimas extremas para sistemas de antenas navais
- Desempenho estável em grandes flutuações de temperatura em aplicações de altímetros no ar

A ampla gama de constantes dielétricas do material permite a fabricação eficiente de acopladores, divisores, combinadores, amplificadores, antenas e outros componentes críticos.

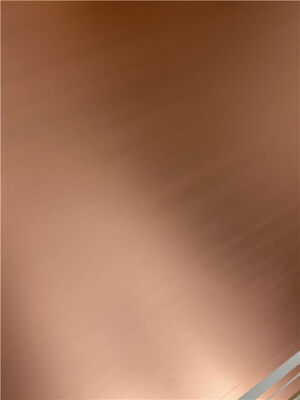

TLX-8 PCB Material Laminados de Alta Frequência Chapa Revestida de Cobre 0

Benefícios
- Excelente desempenho PIM em PCB (medido abaixo de -160 dBc)
- Propriedades mecânicas e térmicas superiores
- Constante dielétrica baixa e estável
- Excelente estabilidade dimensional
- Absorção mínima de humidade
- DK rigorosamente controlado para um desempenho consistente
- Factor de dissipação baixo (DF)
- Classificação de inflamabilidade UL 94 V-0
- Otimizado para microondas de baixa camada

Aplicações
- Antenas.
- Misturadores, divisores, filtros e combinadores
- Componentes RF passivos

Espessura dielétrica
Centimetros		mm
0.0025 - 0.250		0.064 - 6.35
Tamanho de folha disponívele
Centimetros	mm	Centimetros	mm
12 x 18	305 x 457	24 x 36	610 x 914
16 x 18	406 x 457	18 x 48	457 x 1,220
18 x 24	457 x 610	36 x 48	914 x 1,220
16 x 36	406 x 914

Propriedades	Condições	Valor típico	Unidade	Método de ensaio
Propriedades elétricas
Constante dielétrica	@ 10 GHz	20,55 ± 0.04	-	IPC-650 2.5.5.3
Fator de dissipação	@ 10 GHz	0.0018	-	IPC-650 2.5.5.5.1
Desgaseamento	% TML4 H 257 °F @ ≤5×10−5 Torr	0.03	%	ASTM E 595
	% CVCM	0.00	%
	% WVR	0.01	%
Resistividade de superfície	Temperatura elevada.	6.605×108	- O quê?	IPC-650 2.5.17.1 Seg.5.2.1
	Condomínio de humidade.	3.550×106	- O quê?	IPC-650 2.5.17.1 Seg.5.2.1
Resistividade de volume	Temperatura elevada.	1.110×1010	Orifícios de borracha	IPC-650 2.5.17.1 Seg.5.2.1
	Condomínio de humidade.	1.046×1010	Orifícios de borracha	IPC-650 2.5.17.1 Seg.5.2.1
Descomposição dielétrica		> 45	kV	IPC-650 2.5.6
Estabilidade dimensional
Estabilidade dimensional	MD Depois de Cozinhar	0.06	mm/M (mils/in)	IPC-650 2.4.39 segundos.5.4
	CD Depois de Cozinhar	0.08	mm/M (mils/in)
	MD Estresse térmico	0.09	mm/M (mils/in)	IPC-650 2.4.39 segundos.5.5
	CD Estresse térmico	0.10	mm/M (mils/in)
Propriedades térmicas
Conductividade térmica		0.19	W/(m·K)	ASTM F433 / ASTM 1530-06
CTE (25°C a 260°C)	X	21	ppm/°C	IPC-650 2.4.41 / ASTM D 3386
	Y	23	ppm/°C
	Z	215	ppm/°C
Td	Perda de peso de 2%	535	°C	IPC-650 2.4.24.6 (TGA)
	Perda de peso de 5%	553	°C
Propriedades mecânicas
Resistência ao descascamento	1 oz. ED (stress térmico)	2.63 (15)	N/mm (lbs/in)	IPC-650 2.4.8 segundos.5.2.2
	1 oz.	2.98 (17)	N/mm2 (kpsi)
	1⁄2 oz. ED (temperatura elevada)	2.45 (14)	N/mm2 (kpsi)	IPC-650 2.4.8.3
	1⁄2 oz. ED (Estresse térmico)	1.93 (11)	N/mm2 (kpsi)	IPC-650 2.4.8 segundos.5.2.2
	1 oz. laminado	2.28 (13)	N/mm2 (kpsi)
Modulo do Jovem	MD	6,757 (980)	N/mm2 (psi)	ASTM D 902
	CD	8,274 (1,200)	N/mm2 (psi)
	MD	11,238 (1,630)	N/mm2 (psi)	ASTM D 3039
Propriedades químicas/físicas
Absorção de umidade		0.02	%	IPC-650 2.6.2.1
Classificação de inflamabilidade		V-0	-	UL-94
