F4BME265 Laminados de substrato de alta frequência de chapa revestida de cobre

MOQ:	1 unidade
preço:	USD9.99-99.99
Embalagem padrão:	Sacos a vácuo + caixas
Período de entrega:	8-9 dias úteis
Método de pagamento:	T/T
Capacidade de abastecimento:	5000 PCS por mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-332.V1.0

Número da peça:

F4BME265

Espessura do laminado:

0,1 - 12 mm

Tamanho do laminado:

460X610mm, 500X600mm, 850X1200mm, 914X1220mm, 1000X1200mm, 300X250mm, 350X380mm, 500X500mm, 840X840m

Peso de cobre:

0,5 onças (0,018 mm); 1 onça (0,035 mm);

Destacar:

F4BME265 laminado de cobre de alta frequência

Substrato de placa revestida de cobre

laminados de alta frequência com garantia

Descrição do produto

O F4BME265 é um laminado de alta frequência fabricado através de um processo precisamente controlado, utilizando tecido de vidro trançado, resina de PTFE (politetrafluoroetileno) e filme de PTFE. Oferecendo desempenho elétrico aprimorado em comparação com os materiais F4B padrão, ele apresenta uma faixa mais ampla de constante dielétrica, menor fator de dissipação, maior resistência de isolamento e estabilidade superior, tornando-o uma alternativa confiável a produtos estrangeiros equivalentes.

As séries F4BM e F4BME compartilham um núcleo dielétrico idêntico, mas são diferenciadas pelo tipo de folha de cobre:

O F4BM é emparelhado com folha de cobre ED (eletrodepositada), projetada para aplicações onde a Intermodulação Passiva (PIM) não é um fator crítico.

O F4BME utiliza folha de cobre RTF (folha tratada reversamente) tratada reversamente, proporcionando excelente desempenho de PIM, permitindo resolução de circuito mais fina e alcançando menor perda de condutor.

Ajustando precisamente a proporção de resina de PTFE para tecido de vidro, as séries F4BM e F4BME alcançam constantes dielétricas direcionadas, mantendo baixa perda e estabilidade dimensional aprimorada. Graus de constante dielétrica mais alta contêm uma proporção maior de vidro, resultando em estabilidade dimensional melhorada, menor coeficiente de expansão térmica (CTE) e melhores características de deriva de temperatura, embora com um aumento marginal na perda dielétrica.

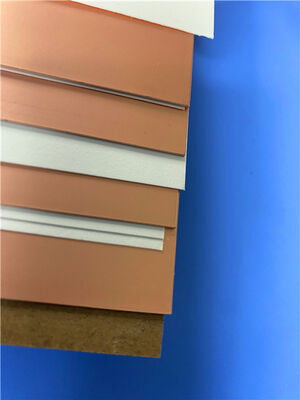

F4BME265 Laminados de substrato de alta frequência de chapa revestida de cobre 0

Características do Produto
◈DK2.17～3 é opcional, e o DK pode ser personalizado

◈ Baixa perda
◈ F4BME emparelhado com folha de cobre RTF oferece excelente desempenho de PIM
◈ Diversas opções de tamanho para economia de custos
◈ Resistente à radiação, baixa emissão de gases
◈ Disponibilidade comercial, capacidade de produção em massa, alta relação custo-benefício

Aplicações Típicas
◈ Micro-ondas, Radiofrequência, Radar
◈ Deslocadores de fase, componentes passivos
◈ Divisores de potência, acopladores, combinadores
◈ Redes de alimentação, antenas de arranjo em fase
◈ Comunicações via satélite, antenas de estação base

Parâmetros Técnicos do Produto				Modelo do Produto e Folha de Dados
Características do Produto		Condições de Teste	Unidade	F4BME265
Constante Dielétrica (Típica)		10GHz	/	2.65
Tolerância da Constante Dielétrica		/	/	±0.05
Tangente de Perda (Típica)		10GHz	/	0.0013
Tangente de Perda (Típica)		20GHz	/	0.0019
Coeficiente de Temperatura da Constante Dielétrica		-55ºC～150ºC	PPM/℃	-100
Força de Descascamento		1 OZ F4BM	N/mm	>1.8
Força de Descascamento		1 OZ F4BME	N/mm	>1.6
Resistividade Volumétrica		Condição Padrão	MΩ.cm	≥6×10^6
Resistividade Superficial		Condição Padrão	MΩ	≥1×10^6
Rigidez Dielétrica (direção Z)		5KW,500V/s	KV/mm	>25
Tensão de Ruptura (direção XY)		5KW,500V/s	KV	>34
Coeficiente de Expansão Térmica	direção XY	-55 º~288ºC	ppm/ºC	14, 17
Coeficiente de Expansão Térmica	direção Z	-55 º~288ºC	ppm/ºC	142
Estresse Térmico		260℃, 10s,3 vezes		Sem delaminação
Absorção de Água		20±2℃, 24 horas	%	≤0.08
Densidade		Temperatura Ambiente	g/cm3	2.25
Temperatura de Operação a Longo Prazo		Câmara de Alta-Baixa Temperatura	℃	-55～+260
Condutividade Térmica		direção Z	W/(M.K)	0.36
PIM		Aplicável apenas a F4BME	dBc	≤-159
Inflamabilidade		/	UL-94	V-0
Composição do Material		/	/	PTFE, Tecido de Fibra de Vidro F4BM emparelhado com folha de cobre ED, F4BME emparelhado com folha de cobre tratada reversamente (RTF).

F4BME265 Laminados de substrato de alta frequência de chapa revestida de cobre 1
