Placa de Circuito Impresso Híbrida de Alta Frequência de 4 Camadas em Material RO4003C e FR-4

Placa de Circuito Impresso Híbrida de Alta Frequência de 4 Camadas em Material RO4003C e FR-4

MOQ: 1 unidade
preço: USD9.99-99.99
Embalagem padrão: Sacos a vácuo + caixas
Período de entrega: 8-9 dias úteis
Método de pagamento: T/T
Capacidade de abastecimento: 5000 PCS por mês
Informações pormenorizadas
Lugar de origem
China
Marca
Bicheng
Certificação
UL, ISO9001, IATF16949
Número do modelo
BIC-332.V1.0
Material PCB:
F4BME275
Contagem de camadas:
4 camadas
Espessura da PCB:
1,4 mm
Tamanho da placa de circuito impresso:
200 mm × 115 mm (por unidade)
Máscara de solda:
Verde
Serigrafia:
branco
Peso de cobre:
Camada interna de 0,5 onças, camada externa de 1 onça
Acabamento de superfície:
Imersão Ouro (2 U")
Destacar:

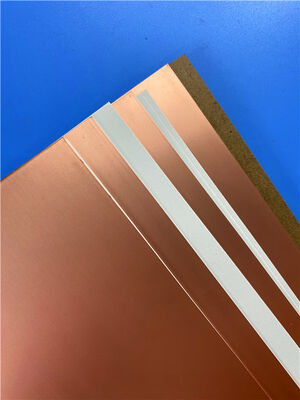

F4BME275 laminado de alta frequência

,

Substrato de placa revestida de cobre

,

laminados revestidos de cobre de alta frequência

Descrição do produto

Este PCB híbrido de alta frequência de 4 camadas apresenta um substrato composto que combina RO4003C e FR4 (TG175), atingindo um equilíbrio ideal entre desempenho de alta frequência e custo-eficiência.Fabricado em estrita conformidade com as normas IPC-3, possui um controlo estrutural preciso e uma qualidade de processo fiável, tornando-o ideal para cenários de transmissão de sinal de alta frequência que exigem desempenho estável e custo moderado.Integração de excelentes propriedades elétricas, estabilidade mecânica e compatibilidade de processo, este produto pode satisfazer as necessidades de aplicação de uma ampla gama de dispositivos eletrónicos.



PCBEspecificações

Ponto de especificação Especificação técnica
Configuração da camada PCB rígido de 4 camadas
Material de substrato de base RO4003C + FR4 (TG175) (Substrato híbrido)
Espessura do quadro acabado 1.4 mm
Dimensões da placa 200 mm × 115 mm (por unidade), 1 peça por unidade
Peso de cobre (camadas interiores) 0.5 onças
Peso de cobre acabado 1 oz
Revestimento de superfície Ouro de imersão (2 U")
Máscara de solda e tela de seda Máscara de solda verde com texto de tela de seda branca
Espessura de cobre revestido por um buraco (PTH) 25 μm
Padrão de qualidade Conforme com o IPC-3
Processo especial Fenda de profundidade controlada (a tolerância de profundidade é estritamente mantida dentro de ± 0,05 mm com retroalimentação laser em tempo real; o ângulo da parede da fenda é de 85°-90° obtido por fresagem mecânica).



Estrutura de empilhamento de PCB (de cima para baixo)

Capa/Componente Espessura
L1 Cobre (camada superior) 0.035 mm
Núcleo RO4003C 0.203 mm
L2 Cobre (camada interna 1) 0.018 mm
Prepreg 2113 0.102 mm
Substrato FR-4 (TG175) 0.6 mm
Prepreg 2113 0.102 mm
L3 Cobre (camada interna 2) 0.018 mm
Núcleo FR-4 (TG175) 0.203 mm
L4 Cobre (camada inferior) 0.035 mm



Placa de Circuito Impresso Híbrida de Alta Frequência de 4 Camadas em Material RO4003C e FR-4 0



RO4003C Introdução ao substrato

O RO4003C é um material composto de hidrocarbonetos cerâmicos, reforçado com tecido de vidro, desenvolvido pela Rogers Corporation.Combina o desempenho elétrico do tecido PTFE/vidro com a capacidade de processamento da resina epóxi/vidro, eliminando a necessidade de tratamentos especiais de perfuração ou procedimentos operacionais para separá-lo dos materiais de microondas PTFE.pode ser substituído porRO4835ouRO4350BAs suas propriedades dielétricas estáveis e a sua relação custo-eficácia tornam-no amplamente utilizado na fabricação de PCB de alta frequência.



Áreas de aplicação

- Equipamento de comunicação de alta frequência: antenas de microondas, amplificadores de RF e transceptores de sinal.



- Eletrónica automóvel: radar de bordo, módulos de comunicação no veículo e sistemas de navegação GPS.



- Eletrónica de consumo: Dispositivos sem fios de alta frequência, wearables inteligentes e equipamentos de transmissão de dados de alta velocidade.



- Equipamentos industriais: instrumentos de ensaio e medição e sistemas de controlo industriais que exigem sinais estáveis de alta frequência.



- Aeronáutica e defesa: componentes de microondas de baixo custo e equipamento de comunicação aérea.



Pontos de tratamento

Compatibilidade com o processamento: compatível com equipamentos/processos FR-4 padrão e com a maioria dos sistemas de ferramentas; recomendado para pinos em ranhuras, ferramentas multilíneas e perfuradores pós-gravação;Funciona com a maioria dos fotoresistentes e sistemas DES padrão.



Armazenamento: Armazenar a 10-32°C (50-90°F); adotar inventário primeiro-em-primeiro-saindo e rastrear os números dos lotes de material.



Preparação da camada interna: núcleos mais finos precisam de preparação química da superfície, núcleos mais grossos permitem esfregação mecânica; use óxido de cobre ou processo alternativo para ligação de várias camadas.



Perforação: evitar velocidades > 500 SFM; as cargas de chip variam de acordo com o diâmetro da broca; preferem-se brocas de geometria padrão; rugosidade da parede do buraco 8-25 μm, contagem de acertos com base na inspeção PTH.



Processamento de PTH: A preparação da superfície depende da espessura do material; o desmaio geralmente é desnecessário para placas de dois lados (pode ser necessário para placas de várias camadas); não há tratamento especial de metalização;00025 ‰ flash de cobre para furos de alta relação de dimensõesNão há RO4003C gravado.



Revestimento de cobre: compatível com os processos de revestimento padrão e SES; preservar a superfície pós-gravação para a adesão da máscara de solda.



Finishes finais: compatíveis com OSP, HASL e a maioria dos acabamentos químicos/electroplated.



Roteamento: Utilize ferramentas de carburo; grave cobre fora do caminho de roteamento; os circuitos podem ser individualizados através de vários métodos (dizes, serração, etc.).



Ligação de várias camadas: compatível com vários sistemas de adesivos; siga as diretrizes de adesivos para os parâmetros de ligação.



PCB híbridos de alta frequência (PCB híbrido)

A high-frequency hybrid PCB is a composite printed circuit board that integrates two or more different substrate materials (typically high-frequency and standard substrates) into a single PCB structureCombina as forças de cada substrato: substratos de alta frequência (por exemplo, RO4003C) são utilizados em áreas que exigem transmissão de sinal de alta frequência para garantir a integridade do sinal,enquanto os substratos padrão (eEste produto é um PCB híbrido típico de alta frequência,com um comprimento de 10 mm ou mais, mas não superior a 15 mm,.



Vantagens

Eficiência de custo: elimina o alto custo de utilizar substratos de alta frequência para toda a placa.reduz significativamente os custos globais de produção de PCB, mantendo simultaneamente o desempenho de alta frequência.



Optimalização do desempenho: áreas de alta frequência usam substratos de alta frequência com baixa Df e Dk estável, reduzindo efetivamente a perda de sinal, a intermitência,e atraso para garantir a transmissão estável de sinal de alta frequênciaAs áreas normalizadas utilizam substratos FR4 para satisfazer os requisitos elétricos e mecânicos básicos.



Compatibilidade dos processos: podem ser processados através de processos de produção de PCB padrão sem a necessidade de linhas de produção especiais, facilitando a produção em massa e melhorando a eficiência.



Projeto flexível: pode ser projetado de forma flexível com base nos requisitos de transmissão de sinal de diferentes áreas de PCB,A realização de um equilíbrio óptimo entre desempenho e custo para se adaptar às necessidades de concepção de vários produtos eletrónicos complexos.



Desvantagens

Projeto complexo: o processo de projeto deve ter em conta as diferenças de parâmetros, tais como o coeficiente de expansão térmica (CTE) e as propriedades dielétricas entre diferentes substratos,Aumentar a dificuldade do layout do PCB e do projeto de empilhamento.



Requisitos rigorosos de laminação: devido às diferenças nas propriedades físicas e químicas de vários substratos, os parâmetros do processo de laminação (temperatura, pressão,O tempo) deve ser rigorosamente controlado para evitar defeitos como a delaminação e a deformação entre os substratos..



Requisitos de precisão de processamento mais elevados: diferenças nas propriedades dos materiais podem conduzir a um processamento desigual (por exemplo, perfuração, gravação),Requerendo uma precisão de processamento mais elevada e dificuldades crescentes de controlo de qualidade.



Limite técnico mais elevado: requer que os fabricantes tenham uma vasta experiência no processamento de substratos híbridos, incluindo a seleção de materiais, o ajuste dos parâmetros do processo e o controlo de defeitos,que eleva o limiar técnico de produção.



Placa de Circuito Impresso Híbrida de Alta Frequência de 4 Camadas em Material RO4003C e FR-4 1
