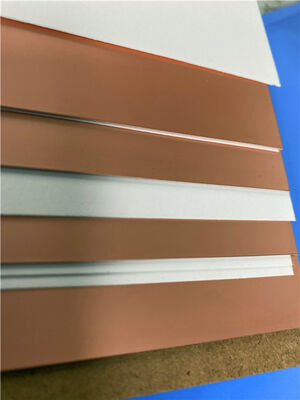

AD255C Material de PCB Laminados de Alta Frequência Chapa revestida de cobre

O AD255C é um composto com base em PTFE reforçado com vidro projetado para fornecer uma constante dielétrica estável, baixa perda de sinal e excelente desempenho de intermodulação passiva (PIM).A construção de vidro tecido aumenta a processabilidade do circuito e suporta a fabricação de PCB de alto rendimento.

O AD255C atende aos diversos requisitos dos projetos modernos de antenas. Esta versatilidade, combinada com controle dielétrico preciso, garante um desempenho de impedância consistente em todas as linhas de produção.

O material é oferecido com cobre eletrodepositado padrão (ED) ou folha de cobre ED tratada reversa, permitindo que os designers otimizem a redução da perda de circuito e o melhor desempenho do PIM.

Como composto à base de PTFE, o AD255C apresenta perdas excepcionalmente baixas, normalmente inferiores a 0,002 a 10 GHz, juntamente com absorção mínima de umidade (< 0,1%) e alta resistência à casca de cobre (> 10 pli).Estas características tornam os laminados da série AD um, uma solução de alto desempenho para aplicações de antenas.

Características e benefícios

1. Tangente de baixa perda (< 0,002 a 10 GHz)
2. Constante dielétrica controlada (±0,05)
3. PIM muito baixo (-159 dBc a 30 mil, 1900 MHz) ¢ Melhora o desempenho da antena e minimiza a perda de rendimento devido a problemas de PIM
4. Excelente estabilidade dimensional Suporta desempenho de circuito consistente e melhores rendimentos de fabricação

Aplicações típicas

1. Antenas de estações de base de infra-estruturas celulares
2. Sistemas de antenas telemáticas automotivas
3. Antenas comerciais de rádio por satélite
