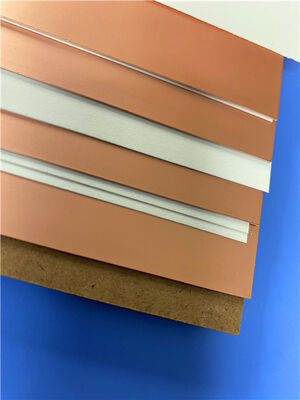

Laminados de Alta Frequência Rogers RO4725JXR Substrato Placa Revestida de Cobre

Os laminados de grau de antena RO4725JXR oferecem uma alternativa confiável e de alto desempenho aos materiais convencionais à base de PTFE, combinando excelentes características elétricas com maior capacidade de processamento.

Projetados especificamente para aplicações de antenas, os laminados RO4725JXR fornecem as propriedades elétricas e mecânicas precisas exigidas pelos designers.55 e uma tangente de baixa perda (Df) de apenas 0.0022 a 2,5 GHz (usando folha de cobre ED tratada reversa LoPro®), estes materiais permitem um ganho substancial da antena, minimizando a perda de sinal.Demonstram um desempenho PIM excepcionalmente baixo, alcançando consistentemente valores inferiores a -160 dBc (testados com um sinal de 43 dBm, 1900 MHz).

Ao contrário dos laminados tradicionais à base de PTFE,RO4725JXR não requer preparação especial de furo revestido e é totalmente compatível com o processamento epóxi convencional e a solda sem chumbo a alta temperaturaA laminação é facilmente conseguida utilizando a série de ligas RO4400TM a 175°C.O sistema de resina termo-resistente especialmente formulado em materiais RO4700JXR é projetado para atender às exigentes necessidades dos projetos de antenas modernas, com uma temperatura de transição de vidro superior a 280 ° C (536 ° F). Este alto Tg garante uma baixa CTE no eixo Z, excelente confiabilidade de furo revestido e processamento de soldagem sem chumbo.

Características e benefícios

Laminados da série RO4700 Low Loss Dielectric with Low Profile Foil
- PIM reduzido para uma integridade superior do sinal
- Baixa perda de inserção para maior eficiência
- RO4725JXR: Dk estável de 2.55

Microesferas fechadas / de preenchimento único
- Baixa densidade para peso reduzido
- 30% mais leve do que o PTFE/vidro

CTE baixo no eixo Z (< 30 ppm/°C) e Tg elevado (> 280°C)
- Flexibilidade de projeto para arquiteturas complexas
- Compatível com processos de montagem automatizados

TCDk baixo (< 40 ppm/°C)
- Desempenho de circuito consistente em variações de temperatura

Sistema de resina termo-resistente especialmente concebido
- Baixo TCDk para um desempenho elétrico estável
- Controle preciso de 2,55 Dk.
- Facilidade de fabrico com processos normalizados
- Capacidade de processo PTH robusta

Amigável ao ambiente
- Compatível com processos sem chumbo
- Compatível com a RoHS

Aplicações típicas
- Antenas de estações-base de telemóvel
