TLX-6 Substrato de laminados de alta frequência

MOQ:	1 unidade
preço:	USD9.99-99.99
Embalagem padrão:	Sacos a vácuo + caixas
Período de entrega:	8-9 dias úteis
Método de pagamento:	T/T
Capacidade de abastecimento:	5000 PCS por mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-332.V1.0

Número da peça:

TLX-6

Espessura do laminado:

0,089 - 6,35mm

Tamanho do laminado:

12 x 18 polegadas 304 x 457 mm; 16 x 18 polegadas 406 x 457 mm; 18x24 polegadas 457x610mm; 16x36 pol

Peso de cobre:

0,5 onças (0,018 mm); 1 onça (0,035 mm)

Destacar:

TLX-6 laminados de alta frequência

chapas de laminado revestidas de cobre

substrato revestido de cobre de alta frequência

Descrição do produto

TLX-6 é um laminado de fibra de vidro PTFE com uma constante dielétrica (Dk) de 2,65, disponível em várias espessuras e opções de revestimento de cobre. Projetado para designs de micro-ondas de baixa contagem de camadas, ele fornece uma base confiável para circuitos de RF em radar, comunicações móveis, equipamentos de teste e dispositivos de transmissão.

Como um cavalo de batalha comprovado na indústria de micro-ondas, a construção de vidro trançado do TLX-6 oferece reforço mecânico crítico para desempenho confiável em ambientes extremos — desde lançamentos espaciais de alta vibração e módulos de motor de alta temperatura até aplicações espaciais propensas à radiação, ambientes navais corrosivos e altímetros enfrentando amplas variações de temperatura.

Suas propriedades dielétricas versáteis permitem a fabricação eficiente de componentes chave como acopladores, divisores, combinadores e antenas.

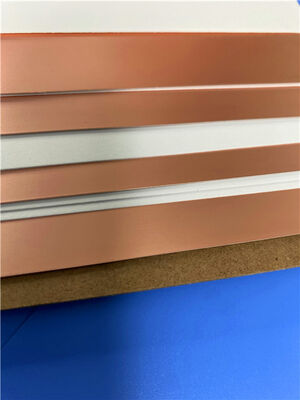

TLX-6 Substrato de laminados de alta frequência 0

Principais Benefícios:

Desempenho Excepcional de PIM (tipicamente abaixo de -160 dBc)
Excelentes Propriedades Mecânicas e Térmicas
Dk Baixo, Estável e Estritamente Controlado
Dimensionalmente Estável com Baixa Absorção de Umidade
Baixo Fator de Dissipação (Df)
Classificação UL 94 V-0
Otimizado para Designs de Baixa Contagem de Camadas

Aplicações Típicas

Antenas
Misturadores, Divisores, Filtros e Combinadores
Componentes Passivos de RF

Designação	Dk	Espessura Dielétrica Polegadas mm
TLX-0	2,45 ± 0,04	0,0050 - 0,250	0,127 - 6,35
TLX-9	2,50 ± 0,04	0,0020 - 0,250	0,05 - 6,35
TLX-8	2,55 ± 0,04	0,0025 - 0,250	0,064 - 6,35
TLX-7	2,60 ± 0,04	0,0035 - 0,250	0,089 - 6,35
TLX-6	2,65 ± 0,04	0,0035 - 0,250	0,089 - 6,35

Tamanhos de Chapa Disponíveis Polegadas / mm
12 x 18	304 x 457
16 x 18	406 x 457
18 x 24	457 x 610
16 x 36	406 x 914
24 x 36	610 x 914
18 x 48	457 x 1220
36 x 48	914 x 1220
