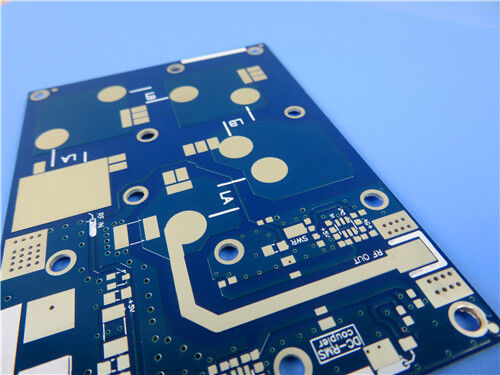

Projetado para ambientes RF e microondas de alta potência, este PCB rígido de dois lados utiliza RogersNT1comunicação um composto PTFE avançado cheio de cerâmica para proporcionar uma dissipação de calor superior, perdas de transmissão excepcionalmente baixas e fiabilidade operacional duradoura.Fabricados com tolerâncias de fabrico exigentes, satisfaz os requisitos críticos de desempenho de componentes de RF sofisticados, garantindo uma funcionalidade robusta em aplicações industriais e de telecomunicações desafiadoras em todo o mundo.
Especificações de PCB
| Parâmetros de construção e tratamento de superfície de PCB |
Especificações |
| Configuração da camada |
PCB rígido de dois lados (2 camadas), sem vias cegas |
| Dimensões da placa |
87 mm × 96,5 mm por unidade, ±0,15 mm |
| Espessura finalizada |
0.85mm |
| Revestimentos de cobre |
1 oz (1,4 mils, 35 μm) em ambas as camadas exteriores |
| Via Revestimento |
espessura de 20 μm |
| Tolerâncias de precisão |
Traço/espaço mínimo: 5/6 mils; Tamanho mínimo do buraco: 0,2 mm |
| Revestimento de superfície |
Prata de imersão |
| Tela de seda |
Capa superior: Branca; Capa inferior: Nenhuma |
| Máscara de solda |
Capa superior: Azul; Capa inferior: Nenhuma |
| Controle de qualidade |
100% de ensaio eléctrico antes da expedição |
PCBEmpilhadeira
| Camada de empilhamento (de cima para baixo) |
Material e espessura |
| Cobre_camada_1 |
35 μm de cobre electrodepositado (ED) / tratado reverso |
| Substrato do núcleo |
Rogers RT/duroide 6035HTC, espessura 0,762 mm (30 mil) |
| Copper_layer_2 |
35 μm de cobre electrodepositado (ED) / tratado reverso |
Conformidade da qualidade e disponibilidade
Em termos de conformidade de fabricação e disponibilidade, o PCB adota o formato Gerber RS-274-X para ilustrações de fabricação,que é o protocolo padrão da indústria para a transmissão de dados de fabricação de PCBO produto adere estritamente ao padrão IPC-Classe 2, um padrão reconhecido mundialmente que define requisitos rigorosos para a qualidade, confiabilidade e desempenho dos PCB.Este PCB está disponível para fornecimento mundial, capaz de apoiar tanto a prototipagem em pequenos lotes como a produção em grande volume para satisfazer as diversas necessidades dos clientes globais.
Rogers RT/duroide 6035HTC Material Introdução
Rogers RT/duroid 6035HTC é um substrato composto de PTFE preenchido com cerâmica desenvolvido especificamente para aplicações de RF e microondas de alta potência.incluindo 2.4 vezes a condutividade térmica da série RT/duroide 6000, ED/folha de cobre reversamente tratada para estabilidade térmica a longo prazo,e um sistema de enchimento avançado que aumenta a capacidade de perfuração, reduzindo os custos de fabrico em comparação com os laminados de alta temperatura cheios de alumina.
Características fundamentais
| Características técnicas principais (RT/duroide 6035HTC) |
Especificações |
| Constante dielétrica (DK) |
3.5 ± 0,05 a 10 GHz/23°C |
| Fator de dissipação |
0.0013 a 10 GHz/23°C (perda de sinal ultra-baixa) |
| Coeficiente térmico da constante dielétrica |
-66 ppm/°C |
| Absorção de umidade |
00,06% (excelente estabilidade ambiental) |
| Conductividade térmica |
1.44 W/m/K a 80°C |
| TEC |
Eixo X/Y: 19 ppm/°C; Eixo Z: 39 ppm/°C (estabilidade dimensional superior) |
Benefícios
Os principais benefícios de desempenho do substrato Rogers RT/duroide 6035HTC traduzem-se em vantagens tangíveis para o PCB, incluindo:
- Alta condutividade térmica, que permite uma dissipadora de calor eficiente para componentes de alta potência.
- Melhoria da dissipação térmica dielétrica, reduzindo eficazmente as temperaturas de funcionamento em aplicações de alta potência.
- Desempenho superior de alta frequência com perda de inserção mínima, garantindo a integridade óptima do sinal.
- Excelente estabilidade térmica das traças de cobre, que permite uma operação consistente a longo prazo e uma maior fiabilidade.
Aplicações-alvo
Aproveitando as propriedades avançadas do Rogers RT/duroide 6035HTC, este PCB de dois lados é a solução ideal para sistemas de RF e microondas de alta potência, incluindo:
- amplificadores de RF e microondas de alta potência: adequados para vários cenários de amplificação de alta potência nos campos da comunicação e da indústria.
-Componentes de RF: Aplicáveis aos componentes principais do sistema de RF, incluindo amplificadores de potência, acopladores, filtros, combinadores e divisores de potência.
Conclusão
Em conclusão, este PCB rígido de dois lados é uma solução técnica de alta fiabilidade para aplicações de RF e microondas de alta potência.Apoia a prototipagem em pequenos lotes e a produção em grande volume., proporcionando uma opção robusta e rentável para projetos profissionais de RF, ao mesmo tempo em que satisfaz os rigorosos requisitos de desempenho dos exigentes sistemas de comunicação e de microondas industriais.
