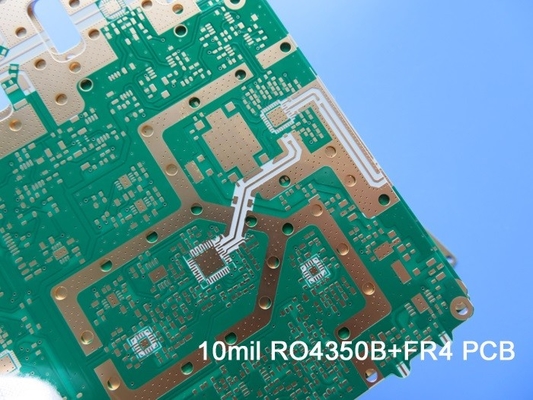

6 camadas de PCB híbrido 10 mil com via cega

MOQ:	1pcs
preço:	USD9.99-99.99
Embalagem padrão:	Vácuo bags+Cartons
Período de entrega:	8-9 dias de trabalho
Método de pagamento:	T/T
Capacidade de abastecimento:	5000pcs pelo mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-081.V1.0

Material de base:

RO4350B+FR-4

Número de camadas:

6 Camadas

Espessura do PCB:

1.8mm

Tamanho do PCB:

75 x 110mm=1PCS

Máscara de solda:

Verde

Tela de seda:

Branco

Peso de cobre:

Revestimento de superfície:

Ouro de imersão

Destacar:

6 placa do PWB da camada FR4

placa do PWB de 10mil FR4

FR4 PWB de 6 camadas

Descrição do produto

Olá a todos.

Saudações calorosas!

Hoje estamos a falar de PCB híbrido de 6 camadas construído em RO4350B e FR-4.

6 camadas de PCB híbrido 10 mil com via cega 0

É para a aplicação de antenas de radar, dois núcleos de RO4350B no lado superior e inferior, revestidos por furos, ligam cada camada.cada material dielétrico é superior a 0As almofadas e os furos são revestidos com ouro de imersão.Cada um dos 25 painéis está embalado para o envio..

6 camadas de PCB híbrido 10 mil com via cega 1

Vamos ver o segundo.

6 camadas de PCB híbrido 10 mil com via cega 2

Este tipo é mais complexo do que o primeiro. O núcleo 10mil RO4350B é o mesmo. A principal diferença é que ele contém 3 tipos cegos via. As especificações são as seguintes:

Material de base: RO4350B 10mil + FR4

Número de camadas: 6 camadas

Tipo: Cego via L1-L2, L1-L3, L1-L4

Formato: 82 mm x 95 mm = 1 tipo = 1 peça

Revestimento de superfície: ouro de imersão

Peso de cobre: camada exterior 35 μm/camada interna 35 μm

Máscara de solda / Lenda: Não

Altura final do PCB: 1,4 mm

Padrão: IPC 6012 Classe 2

Embalagem: 20 painéis estão embalados para envio.

Prazo de execução: 20 dias úteis

Prazo de validade: 6 meses

Há um produto muito semelhante cujas camadas internas são usadas meia onça de cobre. espessura do PCB acabado é de 1,0 mm. A seguir está o empilhamento e microsecton.

6 camadas de PCB híbrido 10 mil com via cega 3

6 camadas de PCB híbrido 10 mil com via cega 4

Aqui.- Não.A utilização de PCB híbridos RO4350B apresenta muitas vantagens.

1) Melhoria do desempenho da integridade do sinal em relação aos empilhados com todas as placas FR4;

2) Redução dos custos em relação aos empilhados com material de baixa perda;

3) O projecto de engenharia evita problemas na pré-produção;

4) Fabrica certificada ISO9000, ISO14001, IATF16949, UL

5) Classe IPC 2 / Classe IPC 3;

As aplicações são amplas, listadas a seguir:

- Conversor de aquisição de dados de radar,

- Antenna de banda misturada,

- um reforço montado numa torre,

- osciloscópio modular,

- atenuador e antena 5G etc.

Agradecemos a sua leitura, pode contactar-nos para as suas perguntas sobre PCB RF.

Anexo: Ficha de dados de PCB

Tamanho do PCB	75 x 110 mm = 1 PCS
Tipo de placa	PCB de várias camadas
Número de camadas	6 Camadas
Componentes montados na superfície	- Sim, sim.
Através de componentes furados	- Não, não.
Capacidade de produção	Cobre ------- 35um ((1 oz) + camada TOP de chapa
	Dieléctrico RO4350B 0,254 mm (10 mil)
	Cobre ------- 35 um ((1 oz)
	PP+FR4+PP 0,695 mm
	Cobre ------ 35um (1 oz)
	FR-4 0,25 mm
	Cobre ------ 35um (1 oz)
	PP 0,21 mm
	Cobre ------35um (1 oz)
	Dieléctrico RO4350B 0,254 mm (10 mil)
	Cobre ------- 35um ((1 oz) + camada BOT de chapa
TECNOLOGIA
Traços mínimos e espaço:	4 mil / 5 mil
Orifícios mínimos/máximos:	0.3 mm / 2,0 mm
Número de buracos diferentes:	12
Número de furos:	167
Número de cavilhas moídas:	0
Número de recortes internos:	3
Controle de impedância:	- Não.
Número do dedo dourado:	0
MATERIAL do quadro
Epoxi de vidro:	RO4350B Tg280°C, er<3.48, Rogers Corp. FR-4 IT158
Folha final externa:	1.5 onças
Folha final interna:	1 oz
Altura final do PCB:	10,8 mm ± 0,18 mm
Revestimento e revestimento
Revestimento de superfície	Ouro de imersão
Máscara de solda Aplicar para:	TOP, 12 micrões mínimo
Cor da máscara de solda:	Verde, PRS-2000GT600D, fornecido pela Taiyo.
Tipo de máscara de solda:	LPSM
CONTOUR/CUTTING	Roteamento
Marcação
Lado da lenda do componente	TOP
Cor da legenda do componente	Branco, IJR-4000 MW300, marca Taiyo
Nome ou logotipo do fabricante:	Marcado no quadro num condutor e com pernas Área livre
VIA	Revestido através de um orifício (PTH), tamanho mínimo 0,3 mm. Cego através de L1-L2, L3-L6
Classificação de inflamabilidade	A homologação é concedida pelo fabricante.
Tolerância de dimensões
Dimensão do contorno:	0.0059"
Revestimento de placas:	0.0029"
Tolerância de perfuração:	0.002"
Teste	100% de ensaio eléctrico antes da remessa
Tipo de obra de arte a fornecer	Ficheiro de e-mail, Gerber RS-274-X, PCBDOC etc.
ÁREA DE SERVIÇO	Em todo o mundo.

6 camadas de PCB híbrido 10 mil com via cega 5
