2.0mm PCB Cartão de circuito impresso automóvel duplo lado CTI 600

PCB de alto CTI 600VConstruído em FR-4 de 2,0 mm com HASL e furos escareados

(As placas de circuito impresso são produtos feitos sob medida, a imagem e os parâmetros mostrados são apenas para referência)

Introdução Geral

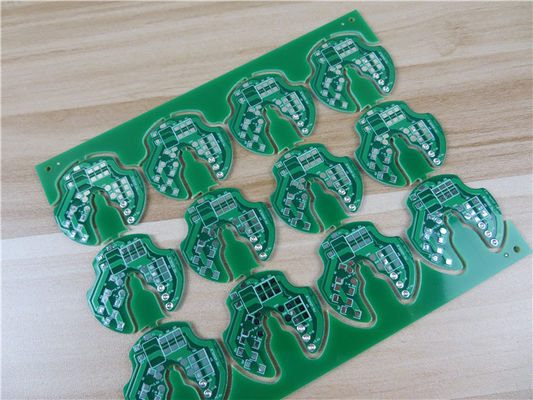

Este é um tipo de placa de circuito unilateral construída em substrato FR-4 com CTI 600V. É uma placa de circuito impresso de 2,0 mm de espessura com trilhas simples, máscara de solda verde e serigrafia branca. O acabamento superficial das almofadas é de nivelamento com ar quente, tipo sem chumbo. Existem 3 furos escareados alinhados em um trilho. O painel contém 12 placas individuais.

Especificações de PCB

Aplicativos

PDP, LCD, TV

Frigorífico

Fornecedor de energia

Máquina de lavar

O que é índice de rastreamento comparativo (CTI)?

Aqui, CTI é um item de qualidade que se refere ao laminado revestido de cobre que é amplamente utilizado em eletrodomésticos ou outros aparelhos elétricos de alta tensão (110V, 220V). É uma condição simulada de que o PCB está poluído em seu ambiente de trabalho, o que resulta em vazamento ou curto-circuito na folga da pista da superfície do PCB, sendo acompanhado por liberação de calor e carbonização.

A forma de experimento é que 50 gotas contínuas de solução de cloreto de amônio a 0,1% sejam deixadas cair entre dois pontos na superfície da PCB, 30 segundos por gota, ativando a corrente CA de alta tensão para fazer o teste. Primeiramente tentando 300V para gerar corrente de 1A. Há solução de cloreto de amônio na superfície, então depois que a corrente for ligada ela produzirá resistência que também emite calor, então a solução evapora lentamente. A 2ª gota está ligada e até 50 gotas para ver se a PCB tem vazamento ou não. Quando a PCB tiver uma fuga de 0,1A e exceder 0,5 segundos, ela será considerada falha.

A qualidade do CTI do laminado refere-se ao valor da tensão aplicada externamente e sem falha de 50 quedas. Se os 300V acima mencionados passarem, podemos aumentar a tensão para 400V, 500V ou 600V até o valor alto antes da falha, que são os dados do laminite CTI.

Bicheng oferece PCBs de alto CTI (alto CTI 600V FR-4 e material com suporte de alumínio) que funcionam em ambientes adversos de alta tensão, sujeira e umidade.

O padrão IEC 112 tem 3 graus como segue

De acordo com o padrão IEC, quanto menor for o substrato do grau CTI, melhor será a resistência ao rastreamento. O FR-4 normal varia de 175 a 225 V

Folha de Dados do FR-4 com CTI 600V

Capacidade de PCB Bicheng (FR-4) 2022
