Apresentando a PCB S1000-2M, uma placa de circuito impresso confiável e de alta qualidade projetada para atender às exigentes necessidades da eletrônica moderna. Com suas propriedades avançadas de material, configuração de empilhamento excepcional e excelentes detalhes de construção, o PCB S1000-2M garante excelente desempenho, confiabilidade térmica e processabilidade mecânica.
Propriedades materiais e elétricas:
O PCB S1000-2M é construído usando um material FR-4 de alta Tg (temperatura de transição vítrea) e baixo CTE (coeficiente de expansão térmica), oferecendo desempenho e confiabilidade aprimorados. Com uma constante dielétrica de 4,6 a 1 GHz e um baixo fator de dissipação de 0,018 na mesma frequência, esta PCB garante transmissão de sinal eficiente e perda mínima de sinal. Apresenta uma Tg de 185°C, garantindo estabilidade mesmo sob temperaturas elevadas, e uma Td (temperatura de decomposição) de 355°C, indicando sua capacidade de suportar alto estresse térmico. O CTE do eixo z de 41 ppm/°C antes da Tg e 208 ppm/°C após a Tg garante estabilidade dimensional e desempenho confiável em diversas temperaturas.
Recursos para maior confiabilidade:
O PCB S1000-2M vem com uma série de recursos que contribuem para sua confiabilidade excepcional. Sua capacidade anti-CAF (Filamento Anódico Condutor) garante resistência contra a formação de caminhos condutores dentro da PCB durante a operação. O PCB é compatível sem chumbo, alinhando-se com as regulamentações ambientais e atendendo aos padrões da indústria. Com excelente confiabilidade térmica, o PCB S1000-2M dissipa o calor com eficiência, mantendo os componentes dentro de suas faixas de temperatura ideais. A placa também oferece excelente confiabilidade de passagem e processabilidade mecânica, permitindo montagem perfeita e durabilidade a longo prazo.
Configuração de empilhamento e detalhes de construção:

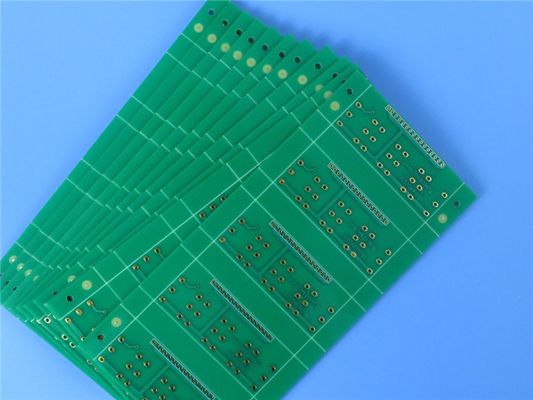

O PCB S1000-2M apresenta uma configuração de empilhamento rígido de 4 camadas, fornecendo amplo espaço para circuitos complexos e roteamento de sinal eficiente. Suas camadas de cobre têm 35 μm de espessura, garantindo condutividade robusta e integridade do sinal. O FR-4 Core S1000-2M tem espessura de 0,2 mm, oferecendo uma base robusta para o PCB. A utilização do Prepreg 2116, com espessura de 4,685 mil, melhora a integridade estrutural geral da placa.
Os detalhes de construção do PCB S1000-2M são meticulosamente projetados para desempenho ideal. Com uma dimensão de placa de 255,1 mm x 130,8 mm, oferece amplo espaço para componentes e permite uma montagem precisa. A PCB suporta um traço/espaço mínimo de 4/6 mils, permitindo um design de circuito complexo. O tamanho mínimo do furo de 0,3 mm permite perfuração precisa e posicionamento de componentes. As vias cegas L1-L2 fornecem flexibilidade de roteamento adicional. Com uma espessura de placa acabada de 1,0 mm e um peso de cobre acabado de 1 onça (1,4 mils) nas camadas externas, o PCB S1000-2M atinge o equilíbrio perfeito entre durabilidade e desempenho.
Para garantir condutividade ideal e proteção contra corrosão, o PCB apresenta espessura de revestimento de 20 μm e acabamento superficial em ouro de imersão. A serigrafia superior, em cor branca nítida, melhora a identificação e a legibilidade dos componentes.
| Material PCB: |
Resina epóxi de alto Tg, alto desempenho e baixo CTE |
| Designação: |
S1000-2M |
| Constante dielétrica: |
4,6 a 10 GHz |
| Contagem de camadas: |
PCB híbrida de camada dupla, multicamada |
| Peso de cobre: |
0,5 onças (17 µm), 1 onça (35 µm), 2 onças (70 µm), 3 onças (105 µm) |
| Espessura do PCB: |
0,6 mm, 0,8 mm, 1,0 mm, 1,2 mm, 1,6 mm, 1,8 mm, 2,0 mm, 2,4 mm, 3,0 mm, 3,2 mm |
| Tamanho do PCB: |
≤400 mm x 500 mm |
| Máscara de solda: |
Verde, Preto, Preto Mate, Azul, Azul Mate, Amarelo, Vermelho etc. |
| Acabamento de superfície: |
Cobre nu, HASL, ENIG, OSP, estanho de imersão, prata de imersão etc. |
| Tecnologia: |
HDI, Via in pad, Controle de Impedância, Blind via/Buried via, Edge Plating, BGA, Countsunk Holes etc. |
Confiabilidade e garantia de qualidade:
O PCB S1000-2M passa por testes rigorosos e segue o padrão de qualidade IPC-Class-2, garantindo desempenho confiável e de alta qualidade. Antes do envio, cada PCB passa por um teste 100% elétrico para verificar sua funcionalidade e aderência às especificações.
Aplicações e disponibilidade global:
O PCB S1000-2M é adequado para uma ampla gama de aplicações, incluindo informática, comunicação e eletrônica automotiva. Seu design o torna particularmente adequado para altos requisitos de PCB multicamadas. Com disponibilidade mundial, este PCB pode ser facilmente acessado e integrado em diversos projetos e indústrias.
Conclusão:
O PCB S1000-2M é uma solução de alto desempenho que combina propriedades avançadas de material, configuração de empilhamento excepcional e detalhes de construção confiáveis. Com suas excelentes propriedades elétricas, capacidade anti-CAF, confiabilidade térmica, confiabilidade de furo passante e processabilidade mecânica, o PCB S1000-2M é a escolha ideal para aplicações que exigem desempenho superior e confiabilidade de longo prazo.
