O PWB de pequenas perdas impresso da alta temperatura da placa de circuito da Multi-camada TU-883 (PWB) HDI com uma impedância de 90 ohms controlou

MOQ:	1pcs
preço:	USD9.99-99.99
Embalagem padrão:	Vácuo bags+Cartons
Período de entrega:	8-9 dias de trabalho
Método de pagamento:	T/T
Capacidade de abastecimento:	5000pcs pelo mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

CHINA

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-509.V1.0

Material:

Tu-883

Contagem de camadas:

20 camadas

Espessura da PCB:

3,0 mm

Máscara de solda:

Verde

Serigrafia:

branco

Acabamento de superfície:

Imersão Ouro

Destacar:

PWB controlado da impedância Multilayer

a impedância de 3.0mm controlou o PWB

20 camadas do PWB controlado impedância

Descrição do produto

Tu-883 Multi-placa de circuito impresso de camada (PCB)IDHPCB de baixa perda de alta temperatura com90 OhmsControle da impedância

(As placas de circuito impresso são produtos feitos sob medida, a imagem e os parâmetros mostrados são apenas para referência)

Breve Introdução

Trata-se de um tipo de PCB de baixa perda de alta performance de múltiplas camadas construído sobre o núcleo TUC's TU-883 com 20 camadas de cobre (20 camadas de PCB).Este também é um tipo de PCB controlado por impedânciaAs folhas de cobre são de 1 oz e meia oz usadas alternadamente entre as camadas.com pads de ouro de imersão, máscara de solda verde e serigrafia branca.

Aplicações

Frequência de rádio

Backplane, computação de alto desempenho

Cartões de linha, Armazenamento

Servidores, Telecomunicações, Estações Base, Roteadores de Escritório

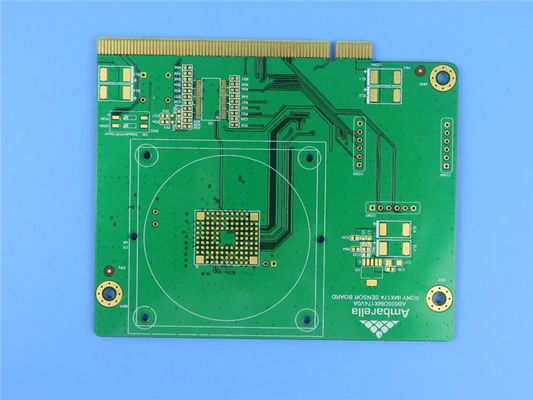

O PWB de pequenas perdas impresso da alta temperatura da placa de circuito da Multi-camada TU-883 (PWB) HDI com uma impedância de 90 ohms controlou 0

Especificações pormenorizadas

Ponto	Descrição	Exercícios	Resultado
1Laminados	Tipo de material	Tu-883	ACC
	Tg	170°C	ACC
	Fornecedor	CTU	ACC
	Espessura	20,8-3,1 mm	ACC
2Espessura do revestimento	Parede de buraco	26.51 μm	ACC
	De aço inoxidável	410,09 μm	ACC
	Cobre interno	15 μm / 31 μm	ACC
3- Máscara de soldado.	Tipo de material	TAIYO/ PSR-2000GT600D	ACC
	Cores	Verde	ACC
	Rigididade (teste com lápis)	5H	ACC
	Espessura S/M	20.11 μm	ACC
	Localização	Ambos os lados	ACC
4. Marca do componente	Tipo de material	IJR-4000 MW300	ACC
	Cores	Branco	ACC
	Localização	C/S, S/S	ACC
5Máscara de solda descascável	Tipo de material	/
	Espessura	/
	Localização	/
6Identificação	Marca UL	- Sim, sim.	ACC
	Código de data	2921	ACC
	Localização da marca	Lado da solda	ACC
7- Acabamento de superfície.	Método	Ouro de imersão	ACC
	Espessura do níquel	40,06 μm	ACC
	Espessura do ouro	00,056 μm	ACC
8Normatividade	RoHS	Diretiva 2008/68/CE	ACC
8Normatividade	REACH	Directiva 1907/2006	ACC
9Anel anular.	Min. Largura da linha (mil)	4.8mil	ACC
9Anel anular.	Min. Espaçamento (mil)	5.2mil	ACC
10.V-groove	Ângulo	/
10.V-groove	Espessura residual	/
11- O que é?	Ângulo	/
11- O que é?	Altura	/
12. Função	Teste elétrico	100% de aprovação	ACC
13- Aparência.	Nível de classe IPC	IPC-A-600J &6012D Classe 2	ACC
	Inspecção visual	IPC-A-600J &6012D Classe 2	ACC
	Warp e Twist	0.21%	ACC
14. Teste de fiabilidade	Teste de fita	Sem descascar	ACC
	Teste com solvente	Sem descascar	ACC
	Ensaio de soldabilidade	265 ± 5°C	ACC
	Teste de tensão térmica	288 ± 5°C	ACC
	Teste de contaminação iónica	00,56 μg/cm2	ACC

Controle de empilhamento e impedância

O PWB de pequenas perdas impresso da alta temperatura da placa de circuito da Multi-camada TU-883 (PWB) HDI com uma impedância de 90 ohms controlou 1

Via HDI

O PWB de pequenas perdas impresso da alta temperatura da placa de circuito da Multi-camada TU-883 (PWB) HDI com uma impedância de 90 ohms controlou 2

O PWB de pequenas perdas impresso da alta temperatura da placa de circuito da Multi-camada TU-883 (PWB) HDI com uma impedância de 90 ohms controlou 3
