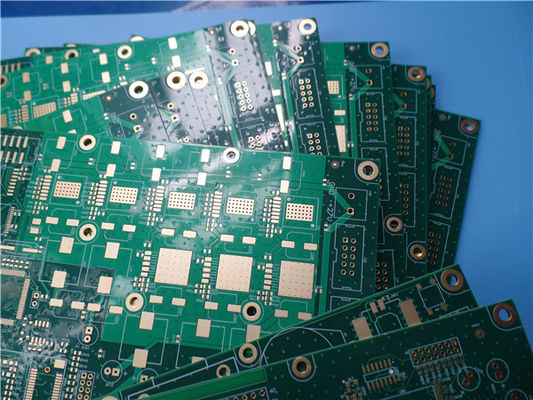

24 altas temperaturas da placa do PWB da camada FR4 com uma impedância de 100 ohms

MOQ:	1pcs
preço:	USD9.99-99.99
Embalagem padrão:	Vácuo bags+Cartons
Período de entrega:	8-9 dias de trabalho
Método de pagamento:	T/T
Capacidade de abastecimento:	5000pcs pelo mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-483.V1.0

Material Básico:

Contagem de camadas:

24 camadas

Espessura da PCB:

3.7mm ±0.10%

Tamanho da placa de circuito impresso:

400 x 212mm=1PCS

Máscara de solda:

Verde

Serigrafia:

branco

Peso de cobre:

1 onça

Acabamento de superfície:

Imersão Ouro

Destacar:

24 placas do PWB da camada FR4

100 placa do PWB da impedância FR4 do ohm

PWB FR4 de alta temperatura

Descrição do produto

Placa de circuito impresso multicamada de 24 camadas do PWB construída em alta temperatura FR-4 com impedância de 50 ohms/100 ohms para industrial controles

Descrição geral

Trata-se de um tipo de PCB de alta multicamadas construída em substrato FR-4 com Tg 170°C para aplicação de controles industriais com trilha de cobre de 24 camadas. Possui 3,7 mm de espessura com serigrafia branca (Taiyo) sobre máscara de solda verde (Taiyo) e ouro de imersão nas almofadas. Esta também é uma PCB controlada por impedância com impedância de extremidade única de 50 ohm e impedância diferencial de 100 ohm. O material base é da ITEQ, fornecendo PCB único. Eles são fabricados de acordo com IPC 6012 Classe 2 usando dados Gerber fornecidos. Cada 10 painéis são embalados para envio.

Recursos e benefícios

Excelente confiabilidade térmica e resistência CAF proporcionando confiabilidade de longo prazo para aplicações industriais e automotivas.

Longo tempo de armazenamento (pode ser armazenado por mais de 1 ano em saco a vácuo)

As linhas de sinal formam uma baixa impedância constante ao solo

Teste de microseção e estresse térmico

Oficina de 16.000 metros quadrados

Pedido de pequena quantidade é aceito

ISO9001, ISO14001, IATF16949, certificado UL

Podemos encontrar suas aplicações emttransmissor,Modem GSM,Roteador WiFi 3G, phase Shifter,eControlador incorporado, hunidades de disco rígido.

Capacidade da placa de circuito impresso 2020

Parâmetro	Valor
Contagens de camadas	1-32
Material de substrato	FR-4 (incluindo alta Tg 170, alta CTI>600V); À base de alumínio; À base de cobre; Rogers RO4350B, RO4003C, RO3003, RO3006, RO3010, RO3210 etc.; Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010 etc.; Taconic TLX-8, TLY-5, RF-35TC, TLF-35 etc.; Arlon AD450, AD600 etc; PTFE F4B DK2.2, DK2.65 etc.; Poliimida e PET.
Tamanho Máximo	Teste de vôo: 900600mm, teste de fixação 460380mm, sem teste 1100*600mm
Tolerância do contorno da placa	±0,0059" (0,15mm)
Espessura da PCB	0,0157" - 0,3937" (0,40mm--10,00mm)
Tolerância de espessura (T≥0,8 mm)	±8%
Tolerância de espessura (t<0,8 mm)	±10%
Espessura da camada de isolamento	0,00295" - 0,1969" (0,075mm--5,00mm)
Trilha Mínima	0,003" (0,075 mm)
Espaço Mínimo	0,003" (0,075 mm)
Espessura Externa do Cobre	35 µm--420 µm (1 onça-12 onças)
Espessura interna do cobre	17 µm--420 µm (0,5 onças - 12 onças)
Furo de perfuração (mecânico)	0,0059" - 0,25" (0,15mm--6,35mm)
Furo Acabado (Mecânico)	0,0039"-0,248" (0,10mm--6,30mm)
Tolerância de diâmetro (mecânico)	0,00295" (0,075 mm)
Registro (Mecânico)	0,00197" (0,05mm)
Proporção	12:1
Tipo de máscara de solda	LPI
Ponte mínima de máscara de solda	0,00315" (0,08mm)
Folga mínima da máscara de solda	0,00197" (0,05mm)
Plugue via diâmetro	0,0098" - 0,0236" (0,25mm--0,60mm)
Tolerância de controle de impedância	±10%
Acabamento de superfície	HASL, HASL LF, ENIG, Imm Tin, Imm Ag, OSP, Dedo de Ouro

Parâmetro e folha de dados

TAMANHO DA PCB	400x212mm=1PCS
TIPO DE PLACA	PCB multicamadas
Número de camadas	24 camadas
Componentes de montagem em superfície	SIM
Componentes de furo passante	SIM
EMPILHAMENTO DE CAMADAS	CAMADA SUPERIOR 0,018 mm + camada de revestimento 1
	Pré-impregnado 0,1016 mm
	PLANO 1 --- 0,035 mm Camada 2
	NÚCLEO FR4 0,1016mm
	TERRA 1 --- 0,035 mm Camada 3
	Pré-impregnado 0,127 mm
	SINAL 1 --- 0,018 mm
	NÚCLEO FR4 0,1524 mm
	PLANO 2 --- 0,035mm
	Pré-impregnado 0,1016 mm
	TERRA 2 --- 0,035mm
	NÚCLEO FR4 0,127 mm
	SINAL 2 --- 0,018 mm
	Pré-impregnado 0,1524 mm
	PLANO 3 --- 0,035mm
	NÚCLEO FR4 0,1016mm
	PLANO,TERRENO 7 --- 0,035mm
	Pré-impregnado 0,127 mm
	SINAL 3 --- 0,018mm
	NÚCLEO FR-4 0,1524mm
	TERRA 3 --- 0,035 mm
	Pré-impregnado 0,127 mm
	SINAL 4 --- 0,018mm
	NÚCLEO FR4 0,1524 mm
	PLANO 4 --- 0,035mm
	Pré-impregnado 0,1016 mm
	TERRA 4 --- 0,035 mm
	NÚCLEO FR4 0,1016 mm
	SINAL 5 --- 0,018mm
	Pré-impregnado 0,1524 mm
	SINAL 6 --- 0,018mm
	NÚCLEO FR4 0,1016 mm
	PLANO 5 --- 0,035 mm
	Pré-impregnado 0,1016 mm
	TERRA 5 --- 0,035mm
	NÚCLEO FR4 0,1524 mm
	SINAL 7 --- 0,018 mm
	Pré-impregnado 0,127 mm
	PLANO 6 --- 0,035 mm
	NÚCLEO FR4 0,1524 mm
	SINAL 8 --- 0,018 mm
	Pré-impregnado 0,127 mm
	POTÊNCIA, RROUND 8 --- 0,035 mm Camada 22
	NÚCLEO FR4 0,1016 mm
	TERRA 6 --- 0,035mm Camada 23
	Pré-impregnado 0,1016 mm
	CAMADA INFERIOR --- 0,018 mm + camada de revestimento 24
TECNOLOGIA
Rastreamento e espaço mínimos:	5 mil / 5 mil
Furos Mínimos/Máximos:	0,36 /3,2mm
Número de furos diferentes:	9
Número de furos:	9117
Número de slots fresados:	0
Número de recortes internos:	0
Controle de Impedância:	Sim, todas as camadas de sinal de 8 camadas de cobre, impedância controlada de 50 OHM para terminação única em trilha de 5 mil e 100 OHM para rotas diferenciais em 5mil / 8 mil
Número de dedo de ouro:	0
MATERIAL DA PLACA
Epóxi de vidro:	FR-4 Tg170℃, er<5.4.IT-180, ITEQ fornecido
Folha final externa:	1 onça
Folha final interna:	1 onça
Altura final do PCB:	3,7 mm ±0,10%
PLANEJAMENTO E REVESTIMENTO
Acabamento de superfície	Ouro de imersão (29,1%) 0,05 µm sobre 3 µm de níquel
Máscara de solda aplicável a:	SUPERIOR e INFERIOR, mínimo de 12 mícrons
Cor da máscara de solda:	Verde, PSR-2000 KX700G, Taiyo fornecido.
Tipo de máscara de solda:	LPSM
CONTORNO/CORTE	Roteamento
MARCAÇÃO
Lado da legenda do componente	SUPERIOR e INFERIOR.
Cor da legenda do componente	Branco, S-380W, Taiyo fornecido.
Nome ou logotipo do fabricante:	Marcado no quadro em um condutor e ÁREA LIVRE com pernas
VIA	É necessário preencher furos no BGA.
CLASSIFICAÇÃO DE FLAMIBILIDADE	Aprovação UL 94-V0 MÍN.
TOLERÂNCIA DE DIMENSÃO
Dimensão do contorno:	0,0059"
Chapeamento de placa:	0,0029"
Tolerância de perfuração:	0,002"
TESTE	Teste 100% elétrico antes do envio
TIPO DE ARTE A SER FORNECIDA	arquivo de e-mail, Gerber RS-274-X, PCBDOC etc.
ÁREA DE SERVIÇO	Em todo o mundo, globalmente.
