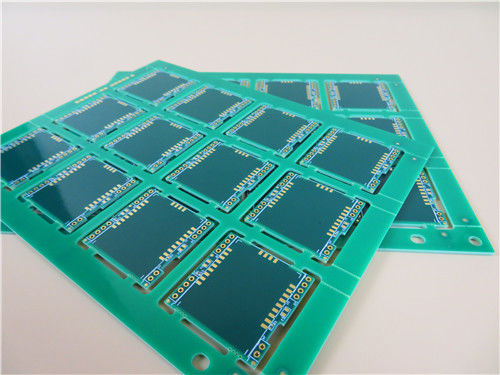

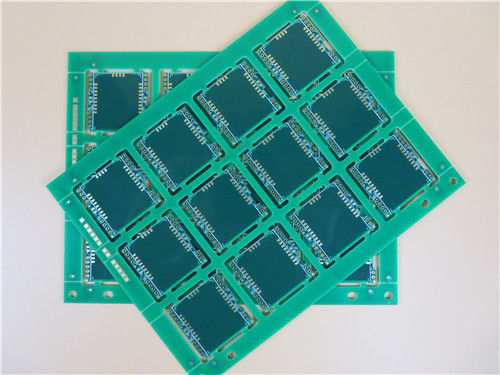

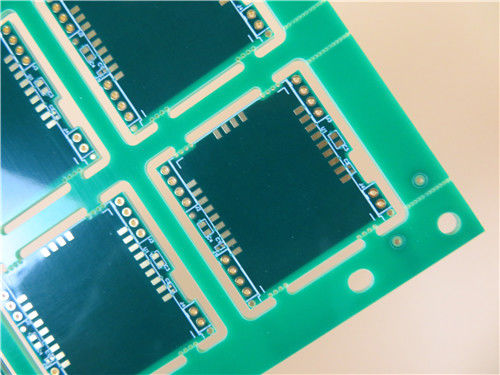

PCB de 6 camadas com impedância controlada de ponta única com impedância controlada de 90 Ohm para sistema de rastreamento de veículos

MOQ:	1pcs
Preço:	USD9.99-99.99
Embalagem padrão:	Vácuo bags+Cartons
Período de entrega:	8-9 dias de trabalho
Método de pagamento:	T/T
Capacidade de abastecimento:	5000pcs pelo mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-472.V1.0

Material Básico:

Contagem de camadas:

6 Camadas

Espessura da PCB:

1,6 mm ± 0,16

Tamanho da placa de circuito impresso:

150 x 195 mm = 12 PCS

Máscara de solda:

Verde

Serigrafia:

branco

Peso de cobre:

1 onça

Acabamento de superfície:

Imersão Ouro

Destacar:

A única impedância do fim controlou o PWB

A impedância de seguimento do veículo controlou o PWB

A impedância controlou o PWB de 6 camadas

Descrição do produto

Placa de circuito controlado de impedância de extremidade única PCB de impedância PCB de 6 camadas para sistema de rastreamento de veículos

1.1 Descrição geral

Este é um tipo de PCB controlada por impedância de extremidade única construída em substrato FR-4 com Tg 150°C para aplicação em sistema de rastreamento de veículos. Conforme solicitação, é painelizado de 12 para cima com tiras de 10mm em cada placa, pois há peças que ficam salientes na placa. Separações adicionais são adicionadas de acordo com a placa, o que torna muito mais fácil remover as placas dos painéis após a montagem. É uma placa controlada por impedância com 60 ohms em trilha única de 6 mil nas camadas de sinal 3 e camada 4. Outras especificações têm 1,60 mm de espessura com serigrafia branca em ambos os lados, máscara de solda verde em ambos os lados e ouro de imersão nas almofadas. O substrato do material base é do ITEQ IT-158. Eles são fabricados de acordo com IPC 6012 Classe 2 usando dados Gerber fornecidos. Cada 25 painéis são embalados para envio.

1.2 Recursos e benefícios

Conformidade com RoHS e conformidade com IPC1401/126;

Material padrão industrial com alta Tg (175℃ por DSC) e excelente confiabilidade térmica;

O processo SMT é resistente à soldagem por refluxo, resistente ao retrabalho;

Alta soldabilidade, sem estresse nas placas de circuito e menos contaminação da superfície da PCB;

Melhorou a velocidade de transmissão do sinal;

Inspeção AOI;

Teste elétrico e teste de alta tensão;

Teste de controle de impedância e teste de capacidade de soldagem;

8.000 tipos de PCB por mês;

1.3 Aplicações

Navegação GPS

Vigilância por Vídeo

Repetidor Wi-Fi

Conversores

Adaptador CA/CC

Conversor Elétrico

Rastreamento de carro por GPS

Programação CLP

Conversores CC

Aplicação de cobre pesado

1.4 Parâmetro e folha de dados

TAMANHO DA PCB	150x195mm=12PCS
TIPO DE PLACA	PCB multicamadas
Número de camadas	6 camadas
Componentes de montagem em superfície	SIM
Componentes de furo passante	SIM
EMPILHAMENTO DE CAMADAS	cobre ------- 18um (0,5 onças) + camada SUPERIOR da placa
	Pré-impregnado 0,23 mm
	cobre ------- 35um (1 onça) Camada intermediária 1
	FR-4 cobre inclusivo de 0,3 mm
	cobre ------- 35um (1 onça) Camada intermediária 2
	Pré-impregnado 0,455 mm
	cobre ------- 35um (1 onça) Camada intermediária 3
	FR-4 cobre inclusivo de 0,3 mm
	cobre ------- 35um (1 onça) Camada intermediária 4
	Pré-impregnado 0,23 mm
	cobre ------- 18um (0,5 onças) + camada BOT de placa
TECNOLOGIA
Rastreamento e espaço mínimos:	N / D
Furos Mínimos/Máximos:	0,5 mm / 4,05 mm
Número de furos diferentes:	5
Número de furos:	32
Número de slots fresados:	48
Número de recortes internos:	0
Controle de Impedância:	Impedância de extremidade única, 57 ohm em trilha de sinal de 8mil Camada 3 e Camada 4
Número de dedo de ouro:	0
MATERIAL DA PLACA
Epóxi de vidro:	FR-4 Tg170℃, er<5.4.IT-180, ITEQ fornecido
Folha final externa:	1 onça
Folha final interna:	1 onça
Altura final do PCB:	1,6mm ±0,16
PLANEJAMENTO E REVESTIMENTO
Acabamento de superfície	Ouro de imersão (32,1%) 0,1 µm sobre 3 µm de níquel
Máscara de solda aplicável a:	SUPERIOR e INFERIOR, mínimo de 12 mícrons
Cor da máscara de solda:	Verde, PSR-2000GT600D, Taiyo fornecido.
Tipo de máscara de solda:	LPSM
CONTORNO/CORTE	Roteamento, carimbo de furos.
MARCAÇÃO
Lado da legenda do componente	SUPERIOR e INFERIOR.
Cor da legenda do componente	Branco, IJR-4000 MW300, marca Taiyo
Nome ou logotipo do fabricante:	Marcado no quadro em um condutor e ÁREA LIVRE com pernas
VIA	Orifício passante banhado (PTH), tamanho mínimo 0,5 mm.
CLASSIFICAÇÃO DE FLAMIBILIDADE	Aprovação UL 94-V0 MÍN.
TOLERÂNCIA DE DIMENSÃO
Dimensão do contorno:	0,0059"
Chapeamento de placa:	0,0029"
Tolerância de perfuração:	0,002"
TESTE	100% Teste Elétrico antes do envio
TIPO DE ARTE A SER FORNECIDA	arquivo de e-mail, Gerber RS-274-X, PCBDOC etc.
ÁREA DE SERVIÇO	Em todo o mundo, globalmente.

1.5 Placa de circuito impresso de impedância

Definição de impedância característica

Em uma determinada frequência, em relação a uma camada de referência, a resistência de seus sinais de alta frequência ou ondas eletromagnéticas no processo de transmissão é chamada de impedância característica, que é a soma vetorial de impedância elétrica, reatância indutiva e resistência de capacitância.

A classificação da impedância característica

A impedância característica comum é dividida em: (1) Impedância de terminação única (linha); (2) Impedância diferencial e (3) impedância coplanar, etc.

Impedância de terminação única refere-se à impedância medida de uma única linha de sinal. Impedância diferencial refere-se à impedância medida entre as duas linhas de transmissão com largura e espaçamento equivalentes no acionamento diferencial. Impedância coplanar refere-se à impedância medida quando a linha de sinal está transmitindo entre o GND/VCC circundante (o espaço entre a linha de sinal para GND/VCC em ambos os lados é igual).

A condição determinante necessária para controle de impedância

Quando o sinal é transmitido no condutor PCB, se o comprimento do condutor estiver próximo de 1/7 do comprimento de onda do sinal, então o condutor neste momento se torna uma linha de transmissão de sinal, as outras linhas gerais de transmissão de sinal devem ser feitas com controle de impedância. Se é necessário controlar a impedância na produção de PCB é baseado na exigência do cliente, se o cliente exigir que uma determinada largura de linha precise ser feita com controle de impedância, é necessário controlar a impedância da largura da linha na produção. Três elementos básicos da correspondência de impedância são a impedância de saída (as partes ativas originais), a impedância característica (linha de sinal), a impedância de entrada (partes passivas) (placa PCB)
