| Matéria-prima: | RO4350B | ||
|---|---|---|---|
| Destacar: | multi PWB da camada 1oz,PWB da camada de 2.1mm multi,placa de circuito de 1oz RF |
||

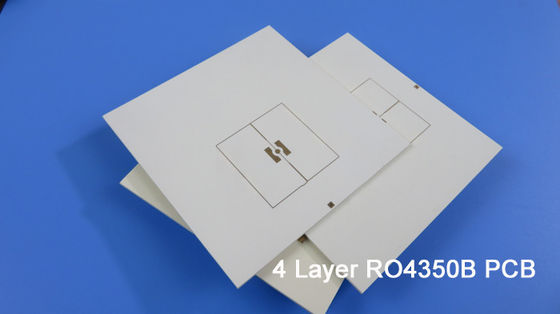

Placa de circuito do RF de 4 camadas em Rogers 60mil RO4350B e 10mil RO4350B com broca traseira para o acoplador da frequência ultraelevada
Este PWB do RF de 4 camadas é construído em 60mil RO4350B e em 10mil RO4350B para a aplicação do acoplador da frequência ultraelevada. Olhe a pilha-acima.
As matérias-primas são núcleo de 60mil RO4350B e núcleo de 10mil RO4350B mais o prepreg de 4mil RO4450F. Há cobre de 35 μm (1oz) em cada camada com altura final 2.1mm grossos. As almofadas são ouro da imersão chapearam. É furado para trás através do núcleo 10mil. A perfuração traseira pode reduzir a interferência de ruído e melhorar a integridade de sinal. Usar a perfuração traseira reduziu com sucesso a dificuldade da fabricação do PWB e evitou o uso de /blind enterrado através de.
Características e benefícios
1) RO4350B exibe uma constante dielétrica estável sobre uma escala de frequência larga;
2) RO4350B faz-lhe uma carcaça ideal para aplicações de faixa larga;
3) Entrega na taxa mais alta da em-tempo-entrega do tempo de 98%;
4) Centrar-se sobre grupos pequenos e a produção de volume média;
5) Inspeção restrita de WIP e monitoração assim como instrução de trabalho;
Aplicações
Filtro da antena, de interferência, indução sadia do interruptor de controle, amplificador etc. do tronco
| TAMANHO DO PWB | 91 x 98mm=1PCS |
| TIPO DA PLACA | |
| Número de camadas | PWB Multilayer, PWB de 4 camadas |
| Componentes de superfície da montagem | SIM |
| Através dos componentes do furo | SIM |
| STACKUP DA CAMADA | cobre ------- camada SUPERIOR de 35um (1oz) +plate |
| RO4350B 60 mil. | |
| cobre ------- MidLayer 1 | |
| RO4450F 4 mil. | |
| cobre ------- MidLayer 2 | |
| RO4350B 10 mil. | |
| cobre ------- camada do BOT de 35um (1oz) +plate | |
| TECNOLOGIA | |
| Traço e espaço mínimos: | 10mil/10mil |
| Furos mínimos/máximos: | 0.3/3.21mm |
| Número de furos diferentes: | 5 |
| Número de furos de broca: | 1680 |
| Número de entalhes moídos: | 1 |
| Número de entalhes internos: | 1 |
| Controle da impedância | não |
| MATERIAL DA PLACA | |
| Cola Epoxy de vidro: | Rogers RO4350B (núcleo 10mil, DK=3.48) & RO4450B (PP 4mil DK=3.54) |
| Folha final externo: | 1.5oz |
| Folha final interna: | 1oz |
| Altura final do PWB: | 2.1mm ±10% |
| CHAPEAMENTO E REVESTIMENTO | |
| Revestimento de superfície | Ouro da imersão (níquel 71,1%) 2µ” sobre 100µ” |
| Solde a máscara para aplicar-se a: | Camada superior e inferior |
| Cor da máscara da solda: | N/A |
| Tipo da máscara da solda: | N/A |
| CONTOUR/CUTTING | Roteamento |
| MARCAÇÃO | |
| Lado da legenda componente | N/A |
| Cor da legenda componente | N/A |
| Fabricante Name ou logotipo: | N/A |
| ATRAVÉS DE | Chapeado através do furo (PTH), através de aberto |
| AVALIAÇÃO DE FLAMIBILITY | Aprovação do UL 94-V0 MÍNIMA. |
| TOLERÂNCIA DA DIMENSÃO | |
| Dimensão do esboço: | 0,0059" (0.15mm) |
| Chapeamento da placa: | 0,0030" (0.076mm) |
| Tolerância da broca: | 0,002" (0.05mm) |
| TESTE | Expedição prévia do teste elétrico de 100% |
| TIPO DE ARTE FINALA A SER FORNECIDA | arquivo do e-mail, Gerber RS-274-X, PCBDOC etc. |
| ÁREA DE SERVIÇO | No mundo inteiro, globalmente. |
