Olá pessoal,

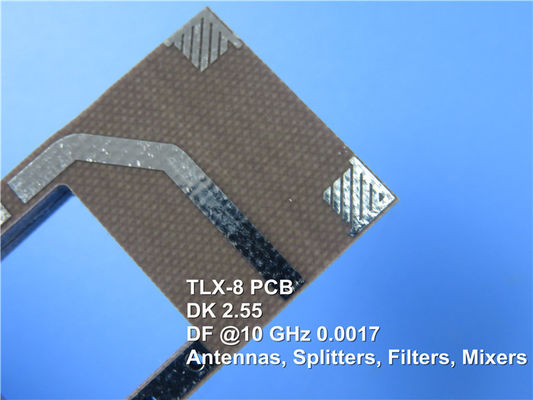

Hoje vamos falar sobre PCB de alta frequência TLX.
TLX é uma série de laminados de fibra de vidro PTFE lançada pela Taconic Company. Oferece confiabilidade em uma ampla gama de aplicações de RF. Este material é versátil devido à sua faixa de 2,45 - 2,65 DK. É adequado para PCBs de micro-ondas com baixa contagem de camadas.
Vejamos primeiro as vantagens das quais nos beneficiamos.
1. Dimensionalmente estável:
Ele pode experimentar altos níveis de vibração, como no lançamento espacial.
2. Excelentes propriedades térmicas:
Ele pode sofrer exposição a altas temperaturas, como trabalhar em módulos de motor.
3. Constante dielétrica baixa e estável e DK rigidamente controlado.
Variando de 2,45 a 2,65 com tolerância +/-0,04
4. Baixa absorção de umidade
Submeter-se a ambientes extremamente severos, como trabalhar no mar
5. Grau retardador de chama, UL 94 V0
6. Baixo DF
TLX é o material ideal para uso na aplicação da lista a seguir devido à sua ampla gama DK e espessura disponível e revestimento de cobre.
As aplicações típicas são sistemas de radar,antenas, comunicações móveis, mequipamento de teste do crowave,dispositivos de transmissão de microondas,misturadores, divisores, filtros e combinadores etc.
Existem TLX-0, TLX-9, TLX-8, TLX-7 e TLX-6 na família TLX. Freqüentemente, é usado em placas de camada única, placas de camada dupla, etc. O acabamento da superfície é principalmente com cobre puro, nível de ar quente e ouro de imersão.
| Capacidade de PCB |
| Material PCB: |
Fibra de vidro PTFE |
| Família TLX (constante dielétrica ±0,04) |
TLX-0 (DK=2,45) |
| TLX-9 (NS = 2,50) |
| TLX-8 (DK=2,55) |
| TLX-7 (DK=2,60) |
| TLX-6 (DK=2,65) |
| Contagem de camadas: |
1 camada, 2 camadas, 4 camadas. |
| Peso de cobre: |
0,5 onças, 1 onça, 2 onças |
| Espessura do PCB: |
0,5 mm, 0,8 mm, 1,0 mm, |
| 1,5 mm, 3,2 mm |
| Tamanho do PCB: |
≤400 mm x 500 mm |
| Acabamento de superfície: |
Cobre desencapado, HASL, ENIG, estanho de imersão etc. |
| |
|
A cor básica do PCB de alta frequência TLX é marrom e preto.
Somos especializados em fornecer protótipos, pequenos lotes e serviços de produção em massa.
Se você tiver algum requisito sobre este tipo de PCB, não hesite em nos contatar.
Obrigado pela sua leitura.
Apêndice: Folha de Dados do TLX-8
| VALORES TÍPICOS TLX-8 |
| Propriedade |
Método de teste |
Unidade |
Valor |
Unidade |
Valor |
| DK @10 GHz |
IPC-650 2.5.5.3 |
|
2,55 |
|
2,55 |
| Df @1,9 GHz |
IPC-650 2.5.5.5.1 |
|
0,0012 |
|
0,0012 |
| Df @10 GHz |
IPC-650 2.5.5.5.1 |
|
0,0017 |
|
0,0017 |
| Quebra Dielétrica |
IPC-650 2.5.6 |
kV |
>45 |
kV |
>45 |
| Absorção de umidade |
IPC-650 2.6.2.1 |
% |
0,02 |
% |
0,02 |
| Força Flexural (MD) |
ASTM D709 |
psi |
28.900 |
N/mm2 |
|
| Resistência Flexural (CD) |
ASTM D709 |
psi |
20.600 |
N/mm2 |
|
| Resistência à tração (MD) |
ASTM D 902 |
psi |
35.600 |
N/mm2 |
|
| Resistência à tração (CD) |
ASTM D 902 |
psi |
27.500 |
N/mm2 |
|
| Alongamento na ruptura (MD) |
ASTM D 902 |
% |
3,94 |
% |
3,94 |
| Alongamento na ruptura (CD) |
ASTM D 902 |
% |
3,92 |
% |
3,92 |
| Módulo de Young (MD) |
ASTM D 902 |
kpsi |
980 |
N/mm2 |
|
| Módulo de Young (CD) |
ASTM D 902 |
kpsi |
1.200 |
N/mm2 |
|
| Módulo de Young (MD) |
ASTM D3039 |
kpsi |
1.630 |
N/mm2 |
|
| Razão de Poisson |
ASTM D3039 |
|
0,135 |
N/mm |
|
| Força de casca (1 onça) |
IPC-650 2.4.8 Seção 5.2.2 (Estresse Térmico.) |
Ibs./polegada linear |
15 |
N/mm |
|
| Resistência à casca (1 onça.RTF) |
IPC-650 2.4.8 Seção 5.2.2 (Estresse Térmico.) |
Ibs./polegada linear |
17 |
N/mm |
|
| Força de casca (½ onça ed) |
IPC-650 2.4.8.3 (Temp. Elevada) |
Ibs./polegada linear |
14 |
N/mm |
|
| Força de casca (½ onça ed) |
IPC-650 2.4.8 Seção 5.2.2 (Estresse Térmico.) |
Ibs./polegada linear |
11 |
N/mm |
|
| Resistência à casca (1 onça enrolada) |
IPC-650 2.4.8 Seção 5.2.2 (Estresse Térmico.) |
Ibs./polegada linear |
13 |
N/mm |
2.1 |
| Condutividade Térmica |
ASTM F433/ASTM 1530-06 |
S/M*K |
0,19 |
S/M*K |
0,19 |
| Estabilidade Dimensional (MD) |
IPC-650 2.4.39 Seção 5.5 (Depois de Assar.) |
milésimos/pol. |
0,06 |
mm/M |
|
| Estabilidade Dimensional (CD) |
IPC-650 2.4.39 Seção 5.4 (Depois de Assar.) |
milésimos/pol. |
0,08 |
mm/M |
|
| Estabilidade Dimensional (MD) |
IPC-650 2.4.39 Seção 5.5 (Estresse Térmico.) |
milésimos/pol. |
0,09 |
mm/M |
|
| Estabilidade Dimensional (CD) |
IPC-650 2.4.39 Seção 5.5 (Estresse Térmico.) |
milésimos/pol. |
0,1 |
mm/M |
|
| Resistividade de Superfície |
IPC-650 2.5.17.1 Seção 5.2.1 (Temp. Elevada) |
Mohm |
6,605 x 108 |
Mohm |
6,605 x 108 |
| Resistividade de Superfície |
IPC-650 2.5.17.1 Seção 5.2.1 (Cond. de Umidade) |
Mohm |
3.550 x 106 |
Mohm |
3.550 x 106 |
| Resistividade de volume |
IPC-650 2.5.17.1 Seção 5.2.1 (Temp. Elevada) |
Mohm/cm |
1,110 x 1010 |
Mohm/cm |
1,110 x 1010 |
| Resistividade de volume |
IPC-650 2.5.17.1 Seção 5.2.1 (Cond. de Umidade) |
Mohm/cm |
1,046 x 1010 |
Mohm/cm |
1,046 x 1010 |
| CTE(eixo X)(25-260℃) |
IPC-650 2.4.41/ASTM D3386 |
ppm/℃ |
21 |
ppm/℃ |
21 |
| CTE(eixo Y)(25-260℃) |
IPC-650 2.4.41/ASTM D3386 |
ppm/℃ |
23 |
ppm/℃ |
23 |
| CTE(eixo Z)(25-260℃) |
IPC-650 2.4.41/ASTM D3386 |
ppm/℃ |
215 |
ppm/℃ |
215 |
| Densidade (Gravidade Específica) |
ASTM D792 |
g/cm3 |
2,25 |
g/cm3 |
2,25 |
| Td(2% de perda de peso) |
IPC-650 2.4.24.6(TGA) |
℃ |
535 |
℃ |
|
| Td(5% de perda de peso) |
IPC-650 2.4.24.6(TGA) |
℃ |
553 |
℃ |
|
| Classificação de inflamabilidade |
UL-94 |
|
V-0 |
|
V-0 |
