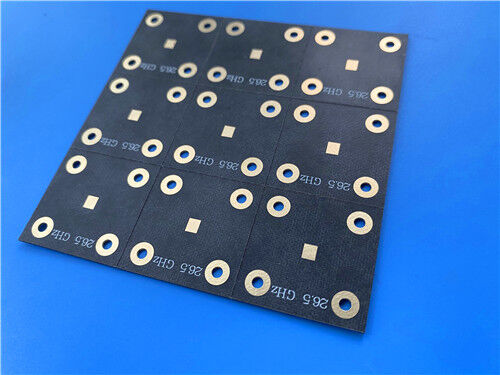

Esta placa de circuito impresso (PCB) Taconic TLX-6 rígida de 2 camadas é uma placa de circuito de alta frequência e alta confiabilidade, projetada para aplicações em massa de antenas, sistemas de micro-ondas e RF. Construída com substrato autêntico Taconic TLX-6 reforçado com fibra de vidro de PTFE, esta PCB possui excelente robustez mecânica e desempenho elétrico estável em cenários de trabalho rigorosos, tornando-a ideal para equipamentos de RF em ambientes extremos. Apresentando uma espessura geral ultrafina de 0,2 mm e revestimento de cobre externo de 1 oz, adota acabamento de superfície de ouro de imersão para fornecer soldabilidade confiável, capacidade anticorrosiva superior e estabilidade de sinal a longo prazo. A placa suporta fabricação de trilha/espaço de linha fina de 5/7 mil e perfuração de micro-furos de precisão de 0,3 mm com uma estrutura de via não cega. Possui serigrafia branca na camada superior e exposição de cobre nu em ambos os lados sem revestimento de máscara de solda.
Especificação da PCB
| Item de Especificação |
Detalhes |
| Material Base |
Laminado de alta frequência Taconic TLX-6 PTFE com fibra de vidro |
| Configuração de Camadas |
Estrutura de PCB rígida de 2 camadas |
| Espessura Final da Placa |
0,2 mm |
| Dimensão da Placa |
105 mm × 98 mm (1 PEÇA), tolerância dimensional: ±0,15 mm |
| Espessura do Cobre Externo |
Peso de cobre acabado de 1 oz (1,4 mil) para camadas externas |
| Espessura do Revestimento das Vias |
Espessura de revestimento de 20 µm |
| Trilha/Espaço Mínimo |
5/7 mils |
| Tamanho Mínimo do Furo de Perfuração |
0,3 mm |
| Design de Vias Cegas |
Não adotado |
| Acabamento de Superfície |
Ouro de Imersão |
| Impressão Serigráfica |
Serigrafia superior branca, sem serigrafia inferior |
| Revestimento de Máscara de Solda |
Sem revestimento nos lados superior e inferior |
| Padrão de Qualidade |
Especificação industrial IPC-Classe-2 |
| Teste Pré-Envio |
Inspeção elétrica completa de 100% |
Estrutura de Empilhamento da PCB
Este empilhamento rígido simétrico de 2 camadas apresenta um núcleo dielétrico ultrafino de fibra de vidro de PTFE Taconic TLX-6. O reforço de fibra de vidro embutido aumenta significativamente a rigidez estrutural e a estabilidade dimensional, resistindo eficazmente à vibração mecânica, alta temperatura e impactos ambientais complexos. A estrutura de laminação simétrica padronizada garante desempenho de transmissão elétrica uniforme, adaptando-se perfeitamente aos requisitos estruturais e de desempenho de layouts de PCB de micro-ondas e antenas de baixa camada.
| Camada de Empilhamento |
Detalhes do Parâmetro |
| Camada de Cobre Superior |
Folha de cobre de 35 µm de espessura |
| Núcleo Dielétrico TLX-6 |
Substrato composto de fibra de vidro de PTFE de alta resistência de 0,089 mm (3,5 mil) |
| Camada de Cobre Inferior |
Folha de cobre de 35 µm de espessura |
Estatísticas da PCB
Esta PCB de antena de alta frequência TLX-6 adota um layout de componente refinado e um esquema científico de distribuição de vias. Com quantidade de pads combinada e design de rede de circuito, adapta-se a requisitos de montagem de RF compactos e miniaturizados, garantindo transmissão de sinal precisa e de baixa perda para vários módulos funcionais de micro-ondas e circuitos de comunicação complexos.
| Item Estatístico |
Quantidade |
| Componentes Montados |
102 |
| Contagem Total de Pads |
98 |
| Pads de Furo Passante |
61 |
| Pads SMT Superiores |
37 |
| Pads SMT Inferiores |
0 |
| Quantidade de Vias |
127 |
| Contagem de Circuitos de Rede |
2 |

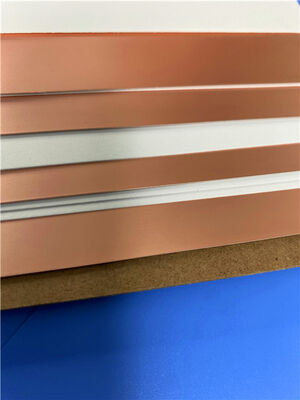

Visão Geral do Substrato de Alta Frequência TLX-6
Taconic TLX-6 é um laminado profissional de fibra de vidro de PTFE projetado para aplicações de antenas e micro-ondas de RF de alto volume. Apresentando espessura de substrato personalizável e opções diversificadas de revestimento de cobre, este material versátil é especialmente otimizado para layouts dePCB de micro-ondasde baixa camada. Sua estrutura única reforçada com fibra de vidro fornece excelente reforço mecânico, permitindo forte resistência a condições de trabalho extremas, incluindo vibração de lançamento, exposição a motores de alta temperatura, radiação espacial, ambientes marinhos rigorosos e mudanças de temperatura em ampla faixa. Com tolerância ambiental superior e propriedades físicas e elétricas estáveis, o TLX-6 é um substrato econômico e de alta confiabilidade para dispositivos eletrônicos de alta frequência com longa vida útil.
Vantagens do Material do Núcleo TLX-6
O substrato Taconic TLX-6 combina excelente consistência elétrica, durabilidade mecânica e adaptabilidade ambiental, oferecendo desempenho estável de alta frequência e baixa perda para comunicação comercial, testes industriais e equipamentos de RF aeroespaciais. Suas principais vantagens suportam operação estável a longo prazo em ambientes de aplicação complexos:
Excelente Desempenho PIM: Desempenho de intermodulação passiva inferior a -160 dBc, eliminando efetivamente a interferência de sinal e garantindo transmissão de sinal de alta frequência pura e estável
Resistência Mecânica e Térmica Superior: A estrutura reforçada com fibra de vidro melhora a tenacidade e a estabilidade térmica, evitando deformação estrutural sob vibração e ciclos de alta temperatura
Dk Preciso e Estável: Constante dielétrica rigidamente controlada com desvio de parâmetro insignificante, mantendo desempenho elétrico consistente em operação a longo prazo
Alta Estabilidade Dimensional: Mantém tamanho e planicidade precisos da placa sob mudanças extremas de temperatura e estresse mecânico
Absorção de Umidade Ultra-Baixa: Minimiza o impacto da umidade nas propriedades dielétricas, melhorando a adaptabilidade ambiental para aplicações externas e marinhas
Baixa Perda Dielétrica: Baixo valor de DF reduz a atenuação do sinal de alta frequência, maximizando a integridade do sinal para sistemas de transmissão de micro-ondas
Grau Retardador de Chama UL 94 V0: Atende aos padrões internacionais de segurança industrial, garantindo a operação segura de equipamentos eletrônicos
Adaptabilidade de Layout de Micro-ondas de Baixa Camada: Fórmula otimizada especificamente para construção de circuitos de RF e micro-ondas de baixa camada, equilibrando desempenho e custo-benefício
Cenários de Aplicação Típicos
Beneficiando-se do desempenho dielétrico preciso, estrutura mecânica confiável e forte resistência ambiental, as PCBs de alta frequência Taconic TLX-6 são amplamente adotadas nas principais indústrias de micro-ondas e radiofrequência, cobrindo comunicação comercial, testes industriais e equipamentos de detecção de precisão:
- Sistemas de detecção e sensoriamento de radar de precisão
- Equipamentos de estação base de comunicação móvel 5G/4G
- Instrumentos de teste e equipamentos de medição de micro-ondas
- Dispositivos de transmissão e processamento de sinais de micro-ondas
- Componentes centrais de RF: acopladores, divisores, combinadores, amplificadores de potência e vários módulos de antena de alta frequência
Garantia de Qualidade e Serviço Global
Todas as PCBs de alta frequência Taconic TLX-6 são fabricadas estritamente de acordo com os padrões de qualidade IPC-Classe-2. Adotando arquivos de produção padrão Gerber RS-274-X, cada placa oferece tolerância dimensional precisa e repetibilidade elétrica estável, suportando produção em massa consistente. Cada PCB acabada passa por testes elétricos abrangentes antes do envio para eliminar defeitos funcionais e garantir qualidade uniforme do lote. Fornecemos logística global e suporte técnico profissional, oferecendo soluções confiáveis de PCB de alta frequência para projetos de comunicação, detecção e micro-ondas industriais em todo o mundo.
