Detalhes do produto:
Condições de Pagamento e Envio:
|
| Matéria-prima: | RT/Duroid 6002 | Contagem da camada: | 2 camadas, Multilayer |
|---|---|---|---|
| Espessura do PWB: | 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm), 120mil (3.048mm) | Tamanho do PWB: | ≤400mm X 500mm |
| Máscara da solda: | Etc. verde, preto, azul, amarelo, vermelho. | Peso de cobre: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Revestimento de superfície: | Cobre desencapado, HASL, ENIG, OSP etc…. | ||
| Realçar: | PWB de alta frequência de Duroid 6002,PWB 20mil de alta frequência,PWB de alta frequência da micro-ondas |
||

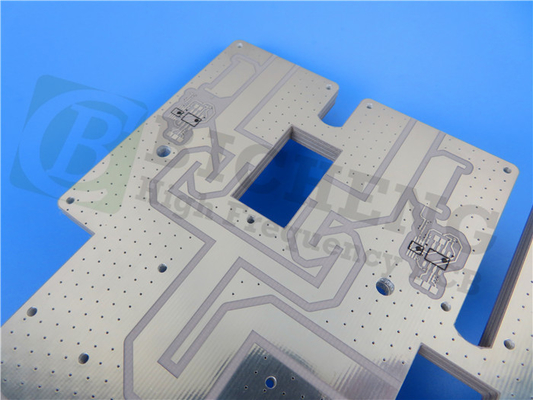

Rogers RT/Duroid 6002 PCB de alta frequênciacom 10mil, 20mil, 30mil e 60mil revestimento ouro de imersãoeimersãoon Prata.
(PCB's são produtos feitos sob medida, a imagem e os parâmetros mostrados são apenas para referência)
Olá pessoal,
Hoje, falamos sobre o PCB de alta frequência feito em material RT/duroid 6002.
O material de micro-ondas RT/Duroid® 6002 é um tipo de laminado de baixa perda e baixa constante dielétrica, que pode atender aos rigorosos requisitos de confiabilidade mecânica e estabilidade elétrica em projetos estruturais complexos de micro-ondas.Os principais componentes são compostos de cerâmica de PTFE.
A constante dielétrica do RT/duroid ®6002 tem excelente resistência à mudança de temperatura entre -55 ℃ e 150 ℃, que pode atender aos requisitos de projeto de aplicação de filtro, oscilador e linha de atraso para sua estabilidade elétrica.
As principais vantagens são:
Em primeiro lugar, a baixa perda garante excelente desempenho de alta frequência
Em segundo lugar, excelentes propriedades mecânicas e elétricas, construção confiável de placas multicamadas.
Em terceiro lugar, o coeficiente térmico extremamente baixo da constante dielétrica garante excelente estabilidade dimensional.
Em quarto lugar, o coeficiente de expansão no plano combinado com o cobre permite montagens de superfície mais confiáveis.
Em quinto lugar, baixa desgaseificação, ideal para aplicações espaciais
As aplicações típicas são:
1. Antenas Phased Array
2. Sistemas de radar baseados em rodadas e aerotransportados
3. Prevenção de Colisões em Linhas Aéreas Comerciais
4. Antenas GPS
5. Backplanes de energia
NossoCapacidade PCB(RT/duroid 6002)
| Capacidade PCB | |
| PCB Material: | Composto de PTFE preenchido com cerâmica |
| Designação: | RT/duroid 6002 |
| Constante dielétrica: | 2,94 ±0,04 (processo) |
| 2,94 (desenho) | |
| Contagem de camadas: | 2 Camadas, Multicamadas |
| Peso de cobre: | 0,5 oz (17 µm), 1 oz (35 µm), 2 onças (70 µm) |
| Espessura do PCB: | 10 mil (0,254 mm), 20 mil (0,508 mm) |
| 30 mil (0,762 mm), 60 mil (1,524 mm), 120 mil (3,048 mm) | |
| Tamanho do PCB: | ≤400mm X 500mm |
| Máscara de solda: | Verde, preto, azul, amarelo, vermelho etc. |
| Acabamento de superfície: | Cobre nu, HASL, ENIG, OSP etc. |
A base de cobre do RT/druoid PCB tem 0,5oz, 1oz e 2oz;a espessura da placa PCB é ampla, variando de 5mil a 120mil a ser considerada por nossos designers.
A cor básica do RT/duroid 6002 PCB é branca.
O RT/duroid 6002 PCB é muito adequado para o equipamento de estruturas planas e não planas, como antenas, circuitos multicamadas complexos com conexões de camada interna e circuitos de micro-ondas para projetos aeroespaciais em ambientes hostis.
Se você tiver alguma dúvida, não hesite em contactar-nos.Obrigado pela sua leitura.
Apêndice: Folha de dados de RT/duroid 6002
| RT/duroid 6002 Valor Típico | |||||
| Propriedade | RT/duroid 6002 | Direção | Unidades | Doença | Método de teste |
| Constante Dielétrica, εProcesso | 2,94±0,04 | Z | 10 GHz/23 ℃ | IPC-TM-650 2.5.5.5 | |
| Constante dielétrica, εDesign | 2,94 | 8 GHz a 40 GHz | Método de comprimento de fase diferencial | ||
| Fator de dissipação, tanδ | 0,0012 | Z | 10 GHz/23 ℃ | IPC-TM-650 2.5.5.5 | |
| Coeficiente Térmico de ε | +12 | Z | ppm/℃ | 10 GHz 0℃-100℃ | IPC-TM-650 2.5.5.5 |
| Resistividade volumétrica | 106 | Z | Mohm.cm | A | ASTM D 257 |
| Resistividade superficial | 107 | Z | Mohm | A | ASTM D 257 |
| Módulo de Tração | 828(120) | X,Y | MPa(kpsi) | 23℃ | ASTM D 638 |
| Estresse Máximo | 6,9(1,0) | X,Y | MPa(kpsi) | ||
| Tensão Máxima | 7.3 | X,Y | % | ||
| Módulo Compressivo | 2482(360) | Z | MPa(kpsi) | ASTM D 638 | |
| Absorção de umidade | 0,02 | % | D48/50 | IPC-TM-650 2.6.2.1 ASTM D 570 |
|
| Condutividade térmica | 0,6 | W/m/k | 80℃ | ASTM C518 | |
| Coeficiente de expansão térmica (-55 a 288 ℃) |
16 16 24 |
x Y Z |
ppm/℃ | 23℃/50% UR | IPC-TM-650 2.4.41 |
| Td | 500 | ℃ TGA | ASTM D 3850 | ||
| Densidade | 2.1 | g/cm3 | ASTM D 792 | ||
| Calor específico | 0,93(0,22) | j/g/k (BTU/ib/OF) |
Calculado | ||
| casca de cobre | 8.9(1.6) | Ibs/pol. (N/mm) | IPC-TM-650 2.4.8 | ||
| Inflamabilidade | V-0 | UL 94 | |||
| Compatível com processos sem chumbo | Sim | ||||
