Descrição do produto



O que é Stripline e linha de microstrip em PCB?

Tag# RT/duroide 5880 Tag# Rogers 5870



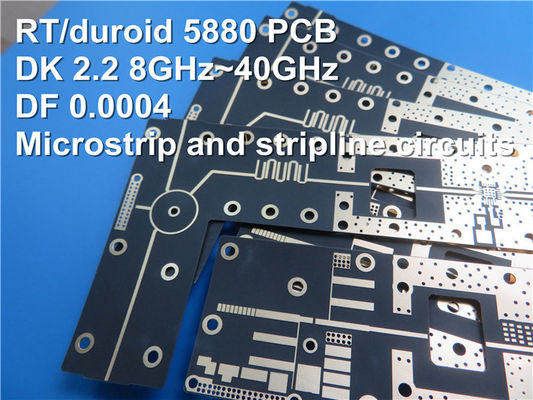

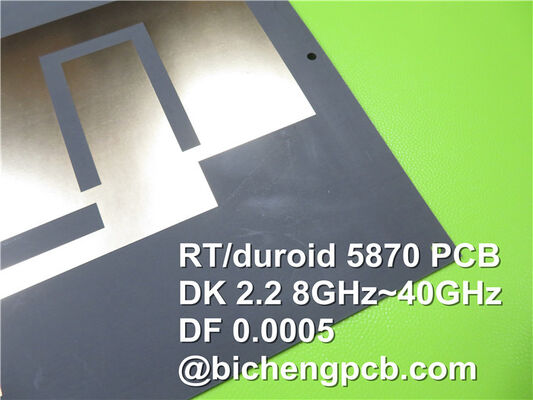

Os compósitos PTFE reforçados com microfibra de vidro Rogers RT/duroid 5870 e 5880 são projetados para aplicações de circuitos de stripline e microstrip exigentes.

Hoje vamos aprender o que são a linha de stripline e a linha de microstrip.



Linha de linha:Uma linha de faixa que atravessa a camada interna e está enterrada no interior do PCB, como mostrado abaixo.

Rogers 5870 Multilayer UL Rogers PCB Board PTFE reforçado com microfibra de vidro 0

A parte marrom é o condutor, a parte verde é o dieléctrico isolante do PCB, a linha é o fio de fita incorporado entre as duas camadas de condutores.



Como a linha estriada está incorporada entre duas camadas de condutores, sua distribuição de campo elétrico é entre dois condutores (planos) que a envolvem,e não irradia energia nem é perturbado por radiações externas. mas porque é todo cercado por dielétrico (constante dieléctrica é maior que 1), o sinal é transmitido mais lentamente em linha de stripe do que em linha de microstrip!



Microstrip linha:uma linha de faixa ligada à superfície de uma camada de PCB, conforme mostrado abaixo,

Rogers 5870 Multilayer UL Rogers PCB Board PTFE reforçado com microfibra de vidro 1



A parte marrom é o condutor, a parte verde é o dieléctrico isolante do PCB, e o bloco marrom acima é a linha de microstripes.

Rogers 5870 Multilayer UL Rogers PCB Board PTFE reforçado com microfibra de vidro 2



A parte verde claro é material orgânico epóxi.



Uma vez que um lado da linha de microstrip é exposto ao ar (que pode formar radiação em torno ou ser perturbado pela radiação em torno dele), e o outro lado está ligado ao dieléctrico isolante do PCB,O campo elétrico formado por ele é distribuído no arA outra parte é distribuída em meio isolante de PCB. Sua vantagem notável é que a velocidade de transmissão do sinal na linha de microstrip é mais rápida do que na linha de stripline.



Conclusão

1. A linha de microstrip é um fio de faixa (linha de sinal) separado do plano do solo com um dielétrico. Se a espessura, largura e distância entre a linha e o plano do solo forem controláveis,A sua impedância característica também é controlada.



2A linha de tração é uma linha de banda de cobre colocada no meio do dielétrico entre duas camadas de plano condutor.a constante dielétrica do meio e a distância entre os dois planos condutores são controláveis, então a impedância característica da linha também é controlável.



Cálculo da impedância das microrreias e das Striplines:

a. linha de microstrip Z ={87/[ sqrt (Er+ 1.41) ]} ln [5,98 H/(0,8 W+T]

Entre eles, o W é a largura da linha, o T é a espessura de cobre da linha, o H é a distância da linha para o plano de referência,e o Er é a constante dielétrica do material da placa de PCBEsta fórmula deve ser aplicada a 0,1 < W/H < 2,0 e a 1 < Er > 15.



b. linha Z = [60/ sqrt (Er) ] ln {4H/[0,67π(T +0,8W) ]}

Entre eles, a H é a distância entre os dois planos de referência e a linha está localizada no meio dos dois planos de referência.25.



Rogers 5870 Multilayer UL Rogers PCB Board PTFE reforçado com microfibra de vidro 3



NT1 desmatamento
Imóveis NT1duroide Direção Unidades Condição Método de ensaio
Constante dielétrica,εProcesso 2.33
2.33±0.02 de espécime.
Z N/A C24/23/50
C24/23/50
1 MHz IPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5
Constante dielétrica,εDesenho 2.33 Z N/A 8 GHz a 40 GHz Método de comprimento de fase diferencial
Fator de dissipação,tanδ 0.0005
0.0012
Z N/A C24/23/50
C24/23/50
1 MHz IPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5
Coeficiente térmico de ε -115 Z ppm/°C -50°C a 150°C IPC-TM-650 2.5.5.5
Resistividade de volume 2 x 107 Z Mohm cm C/96/35/90 ASTM D 257
Resistividade de superfície 3 x 107 Z - O quê? C/96/35/90 ASTM D 257
Calor específico 0.96(0.23) N/A j/g/k
(cal/g/c)
N/A Calculado
Módulo de tração Ensaio a 23°C Ensaio a 100°C N/A MPa ((kpsi) A ASTM D 638
1300 ((189) 490(71) X
1280 ((185) 430 ((63) Y
Estresse extremo 50(7.3) 34(4.8) X
42(6.1) 34(4.8) Y
Estiramento Final 9.8 8.7 X %
9.8 8.6 Y
Modulo de compressão 1210(176) 680(99) X MPa ((kpsi) A ASTM D 695
1360(198) 860(125) Y
803 ((120) 520(76) Z
Estresse extremo 30(4.4) 23(3.4) X
37 ((5.3) 25(3.7) Y
54(7.8) 37 ((5.3) Z
Estiramento Final 4 4.3 X %
3.3 3.3 Y
8.7 8.5 Z
Absorção de umidade 0.02 N/A % 0.62 " (~ 1.6 mm) D48/50 ASTM D 570
Conductividade térmica 0.22 Z W/m/k 80°C ASTM C 518
Coeficiente de expansão térmica 22
28
173
X
Y
Z
ppm/°C 0-100°C IPC-TM-650 2.4.41
Td 500 N/A °C TGA N/A ASTM D 3850
Densidade 2.2 N/A gm/cm3 N/A ASTM D 792
Peel de cobre 27.2(4.8) N/A Pl ((N/mm) 1 oz ((35 mm) de folha EDC
após flutuação de solda
IPC-TM-650 2.4.8
Inflamabilidade V-0 N/A N/A N/A UL 94
Processo sem chumbo compatível - Sim, sim. N/A N/A N/A N/A
