O circuito impresso flexível FPC no Polyimide com impedância 90ohm controlou

Flexible Printed Circuit FPC on Polyimide with 90ohm Impedance Controlled
Flexible Printed Circuit FPC on Polyimide with 90ohm Impedance Controlled Flexible Printed Circuit FPC on Polyimide with 90ohm Impedance Controlled Flexible Printed Circuit FPC on Polyimide with 90ohm Impedance Controlled Flexible Printed Circuit FPC on Polyimide with 90ohm Impedance Controlled Flexible Printed Circuit FPC on Polyimide with 90ohm Impedance Controlled Flexible Printed Circuit FPC on Polyimide with 90ohm Impedance Controlled Flexible Printed Circuit FPC on Polyimide with 90ohm Impedance Controlled Flexible Printed Circuit FPC on Polyimide with 90ohm Impedance Controlled

Imagem Grande :  O circuito impresso flexível FPC no Polyimide com impedância 90ohm controlou

Detalhes do produto:
Lugar de origem: China
Marca: Bicheng
Certificação: UL, ISO9001, IATF16949
Número do modelo: BIC-262.V1.0
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1pcs
Preço: USD9.99-99.99
Detalhes da embalagem: Vácuo bags+Cartons
Tempo de entrega: 8-9 dias de trabalho
Termos de pagamento: T/T
Habilidade da fonte: 5000pcs pelo mês
Descrição de produto detalhada
Matéria-prima: FR-4 SUPERIOR Steffener 0.8mm Contagem da camada: 2 camadas
Espessura do PWB: 0.2mm Tamanho do PWB: 196 x 35mm = 1 PCS
Coverlay: Amarelo Silkscreen: N/A
Peso de cobre: 1oz Revestimento de superfície: Ouro da imersão
Realçar:

PWB flexível do costume do ouro da imersão

,

PWB flexível do costume do reforçador FR4

O circuito impresso flexível FPC no Polyimide com impedância 90ohm controlou

(Os circuitos impressos flexíveis são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)

Descrição geral

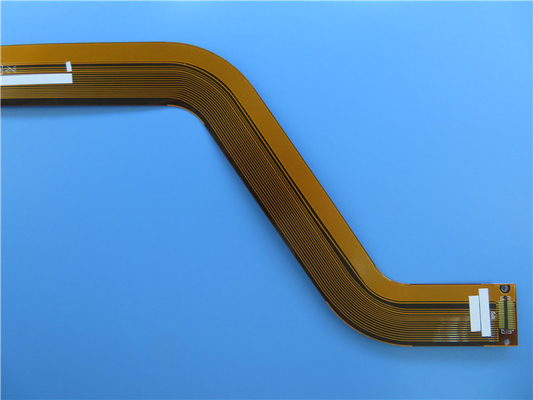

Este é um tipo de PWB flexível construído no polyimide carcaça de 76 mícrons com uma impedância de 90 ohms controlada na trilha e na diferença de 0.15mm/0.3mm para a aplicação do conector de USB. É 0,20 milímetros padrão grossos com a máscara amarela da solda (coverlay) em ambos os lados e o ouro da imersão está em almofadas. FR-4 como o reforçador está na cabeça e na cauda. A matéria-prima é usada de Shengyi, placa inteira que fornece 1 acima do cabo flexível pelo painel. São fabricados por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. Cada 25 partes são embaladas para a expedição.

O circuito impresso flexível FPC no Polyimide com impedância 90ohm controlou 0

Folha do parâmetro e de dados

Tamanho do PWB: 196 x 35mm = 1 PCS
Número de camadas 2 camadas
Tipo da placa PWB de Flexbile
Espessura da placa 0.2mm +/--10%
Stackup FR-4 SUPERIOR Steffener 0.8mm
PI 0.025mm coverlay
Revestimento superior de cobre de 0.035mm
Carcaça 0.076mm do Polyimide
Revestimento superior de cobre de 0.035mm
PI 0.025mm coverlay
Fornecedor material da placa Shengyi
Valor do Tg do material da placa 60℃
Espessura do Cu de PTH 20 um
Thicknes internos do Cu de Iayer N/A
Espessura de superfície do Cu 35 um (1oz)
Cor de Coverlay Amarelo
Número de Coverlay 2
Espessura de Coverlay 25 um
Reforçador FR-4 0.8mm
Tipo de tinta do Silkscreen N/A
Fornecedor do Silkscreen N/A
Cor do Silkscreen N/A
Número de Silkscreen N/A
Mínimo através de (milímetros) 0,3
Traço mínimo (mil.) 5,90
Gap mínimo (mil.) 11,8
Revestimento de superfície Ouro da imersão
RoHS exigiu Sim
Famability 94-V0
Teste de choque térmico Passagem, -25℃±125℃, 1000 ciclos.
Esforço térmico Passagem, 300±5℃, 10 segundos, 3 ciclos. Nenhuma delaminação, nenhum empolar.
Função Teste elétrico da passagem de 100%
Obra Conformidade com classe 2 de IPC-A-600H & de IPC-6013C
Tipo de arte finala a ser fornecida arquivo do e-mail, Gerber RS-274-X, PCBDOC etc.
Área de serviço No mundo inteiro, globalmente.

O circuito impresso flexível FPC no Polyimide com impedância 90ohm controlou 1

Características e benefícios

Flexibilidade excelente;

Reduzindo o volume;

Perca de peso;

Consistência do conjunto;

Confiança aumentada;

As capacidades poderosas do PWB apoiam seus investigação e desenvolvimento, vendas e mercado;

Entrega no tempo com taxa da em-tempo-entrega mais altamente de 98%;

Equipe com paixão, disciplina, responsabilidade e honestidade;

Nenhuma quantidade de ordem mínima. 1 parte está disponível;

Aplicações

Cabo liso flexível, placa macia industrial do controlador de temperatura do controle, controlador do equipamento médico, placa do cabo flexível da navegação de GPS do automóvel, placa do cabo flexível do teclado numérico da tabuleta, luminoso da exposição

1,5 única impedância terminada (da linha), impedância diferencial

Definição da impedância característica

Em alguma frequência, relativo a uma camada da referência, a resistência de seus sinais de alta frequência ou as ondas eletromagnéticas em processo da transmissão são chamadas a impedância característica, que é a soma do vetor da impedância elétrica, reactance indutivo, resistência da capacidade.

A classificação da impedância característica

A impedância característica comum é dividida em: (1) única impedância terminada (da linha); (2) impedância diferencial e (3) impedância coplanar, etc.

A única impedância terminada refere a impedância medida de uma única linha de sinal. A impedância diferencial refere a impedância medida entre as duas linhas de transmissão com largura e afastamento equivalentes na movimentação diferencial. A impedância Coplanar refere a impedância medida quando a linha de sinal está transmitindo entre sua terra circunvizinha/VCC (o espaço entre a linha de sinal à terra/VCC em ambos os lados é igual).

O circuito impresso flexível FPC no Polyimide com impedância 90ohm controlou 2

A condição determinante exigida para o controle da impedância

Quando o sinal está transmitido no condutor do PWB, se o comprimento do condutor é próximo ao 1/7 do comprimento de onda do sinal, a seguir o condutor neste tempo transforma-se uma linha de transmissão do sinal, as outras linhas de transmissão gerais do sinal está exigido para ser feito com controle da impedância. Se se exige para controlar a impedância na produção do PWB está baseada na exigência de cliente, se o cliente exige que uma determinada linha largura precisa de ser feita com controle da impedância, ele é exigido para controlar a impedância da linha largura na produção. Três elementos básicos do fósforo da impedância são a impedância da saída (as peças ativas originais), a impedância característica (linha de sinal), a impedância da entrada (peças passivas) (a placa do PWB)

Mais impedância controlou o circuito flexível (FPC)

O circuito impresso flexível FPC no Polyimide com impedância 90ohm controlou 3

O circuito impresso flexível FPC no Polyimide com impedância 90ohm controlou 4
