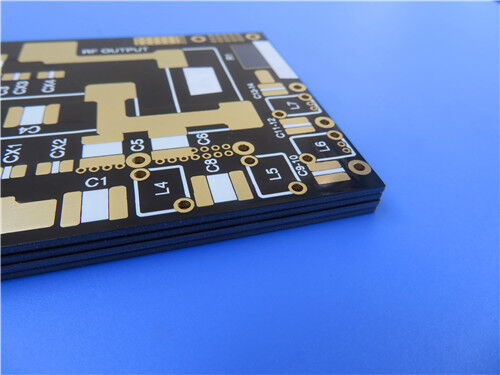

Este F4BME275 de duas camadasPCB de RFé uma placa de circuito de microondas de alto desempenho, especialmente concebida para cenários de RF e microondas de alta frequência exigentes.Adopção do laminado composto de PTFE de alta estabilidade F4BME275 da Wangling e da folha de cobre reversa de alta qualidade (RTF), este PCB rígido apresenta uma espessura de placa fina de 1,6 mm espessada e uma superfície de ouro puro de 5 μm de alta precisão.
O que é o F4BME275?

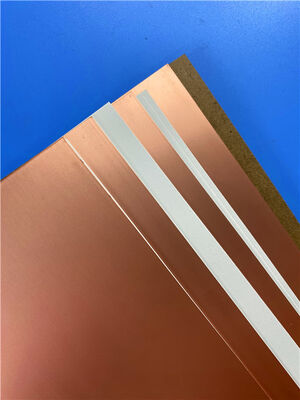

O F4BME275 é um laminado composto de PTFE de alta performance de próxima geração desenvolvido pela Wangling, especialmente otimizado para aplicações de circuitos de RF e microondas de alto padrão.Fabrico a partir de tecidos de fibra de vidro misturados com precisão, resina de PTFE de alta pureza e filme composto especializado, este substrato oferece desempenho elétrico altamente consistente e confiável em ambientes operacionais de alta frequência.
Como uma iteração atualizada do material clássico F4BM275, o F4BME275 alcança melhorias abrangentes de desempenho com menor perda dielétrica, maior resistência ao isolamento,e superior estabilidade de parâmetros a longo prazoServe como uma alternativa doméstica de alta fiabilidade e custo-benefício aos laminados de alta frequência importados.O material garante um excelente desempenho em baixo PIM, suporta a gravação de circuitos de linha fina precisa e reduz efetivamente a perda de condutores de alta frequência, atendendo plenamente aos requisitos dos projetos de circuitos de RF de alta precisão.
Características essenciais e vantagens do F4BME275
O F4BME275 apresenta propriedades elétricas e mecânicas personalizáveis através de mistura de proporções de PTFE e fibra de vidro calibradas com precisão, alcançando um equilíbrio ideal entre desempenho de baixa perda,Estabilidade estrutural, e fabricabilidade para diversos projetos de circuitos de alta frequência:
Desempenho dielétrico ajustável: apresenta uma relação de fibra de vidro para PTFE ajustável com precisão, proporcionando uma constante dielétrica estável (Dk) de 2,75 a 10 GHz com perda dielétrica ultra-baixa.Esta propriedade dielétrica personalizável permite a correspondência de impedância flexível e a adaptação precisa do material para vários projetos de banda de alta frequência civil e militar
Estabilidade dimensional melhorada: a composição de fibra de vidro otimizada diminui efetivamente a expansão térmica e suprime a deriva de temperatura dielétrica.O material mantém um desempenho físico e elétrico estável entre -55°C e 125°C, minimizando a deformação da placa e o desvio dos parâmetros em condições de funcionamento térmicas alternadas
Desempenho global equilibrado: adota uma fórmula de compensação de desempenho científico com proporção moderada de fibra de vidro.Melhora significativamente a rigidez mecânica e a planitude estrutural, mantendo as características de fator de dissipação ultra-baixo (Df), assegurando uma transmissão estável de sinal de alta frequência com baixas perdas até 20 GHz
Alta flexibilidade de projeto: suporta configurações de constantes dielétricas personalizáveis e otimização estrutural.Os engenheiros de RF podem adaptar os parâmetros do material para equilibrar perfeitamente o desempenho elétrico de alta frequência, robustez mecânica de carga e adaptabilidade do processo de produção SMT/por-buraco para o desenvolvimento de produtos RF diversos
Desempenho superior de baixa PIM e baixa perda: emparelhado com folha de cobre de tratamento reverso RTF premium, reduz muito a perda de condutor de alta frequência.
Desempenho de isolamento confiável: A fórmula composta atualizada oferece excelente resistência ao isolamento por volume, isolando efetivamente os sinais de circuito de alta frequência
Principais especificações de construção de PCB
| Parâmetro item |
Especificações específicas |
| Material de base |
Wangling F4BME275 laminado composto de PTFE de alta estabilidade com folha de cobre RTF |
| Número de camadas |
2 camadas (estrutura rígida de PCB RF) |
| Dimensões da placa |
103 mm × 76 mm (tolerância ± 0,15 mm, 1 peça) |
| Traço/Espaço mínimo |
6/9 mils, adaptando-se ao layout de circuito de linha fina de RF de precisão |
| Tamanho mínimo do buraco |
0.5 mm, facilitando a montagem de componentes padronizados |
| Espessura do quadro acabado |
1.6mm de espessura de placas de projeto para melhorar a estabilidade estrutural |
| Peso de cobre acabado |
1 oz (1,4 mils) camadas externas de cobre RTF para baixa perda de condutor e baixo desempenho PIM |
| Via espessura do revestimento |
20 μm, garantindo uma condutividade estável e uma fiabilidade a longo prazo |
| Revestimento de superfície |
5μm (197μ") de revestimento em ouro puro, proporcionando excelente condutividade e resistência à corrosão |
| Tela de seda |
Tela de seda branca superior sem tela de seda inferior para a marcação clara dos componentes |
| Máscara de solda |
Máscara de solda superior preta, sem máscara de solda inferior para dissipação de calor otimizada |
| Padrão de ensaio de qualidade |
100% de ensaio elétrico completo antes da expedição para eliminar defeitos de circuito |
Estrutura de empilhamento de PCB de 2 camadas F4BME275
Esta empilhadeira rígida de 2 camadas profissional adota um núcleo composto de PTFE de alto desempenho F4BME275, emparelhado com folha de cobre RTF de baixa perda.A estrutura em camadas equilibrada minimiza a perda de sinal de alta frequência e garante um desempenho mecânico e elétrico uniforme, ideal para aplicações de microondas de precisão e RF:
| Sequência de camadas |
Especificação do material |
Espessura |
Função central |
| Camada externa 1 (Cima) |
Folha de cobre condutora de baixa perda RTF |
35 μm |
Transmissão de sinal de RF de alta frequência e camada de solda de componentes de precisão |
| Camada dielétrica central |
Substrato de núcleo composto de PTFE de alta estabilidade F4BME275 |
1.524mm (60mil) |
Isolamento dielétrico de baixa perda, resistência a temperaturas estáveis e desempenho dielétrico consistente para circuitos de RF |
| Camada externa 2 (baixo) |
Folha de cobre condutora de baixa perda RTF |
35 μm |
Camada de transmissão do circuito auxiliar para equilibrar a estabilidade estrutural geral |
Estatísticas de PCB
| Parâmetro item |
Valor específico |
| Componentes |
37 |
| Total de almofadas |
56 |
| Acessórios de perfuração |
37 |
| Pads SMT superiores |
19 |
| Pads SMT inferiores |
0 |
| Vias |
21 |
| Redes |
7 |
Formato de obra de arte aceito:Suportamos a submissão de arquivos de design Gerber RS-274-X padrão de clientes globais.e produção em massa precisa, assegurando uma colaboração eficiente e livre de erros para todos os projectos internacionais de personalização de PCB.
Padrão de qualidade da produção:Todos os PCB RF de alta frequência F4BME275 são fabricados e inspecionados em estrita conformidade com os critérios de fiabilidade industrial da classe 2 do IPC.Processos de produção normalizados e inspecções de qualidade rigorosas garantem uma excelente consistência dimensional e um desempenho elétrico estável para cada lote.
Serviço Global de Abastecimento:Oferecemos cotações de PCB personalizadas em todo o mundo e serviços de envio internacional.com serviços completos de parada única, incluindo confirmação técnica, fabricação de precisão, testes de qualidade abrangentes e entrega global de logística.
Cenários de aplicação típicos
Sistemas de microondas, RF e radar: módulos de microondas de alta frequência, circuitos gerais de sinal de RF e equipamento de detecção de radar de precisão
Componentes RF passivos: Mudanças de fase de alto desempenho e vários componentes funcionais RF passivos de precisão
Componentes de distribuição de energia: divisores de energia personalizados, acopladores de RF e combinadores de sinal para sistemas de comunicação
Sistemas de alimentação de antenas: módulos de rede de alimentação de antenas e sistemas de antenas de matriz de fase de alta precisão
Equipamento de comunicação sem fios: terminais de comunicação por satélite e sistemas de antenas de estações de base de elevada estabilidade
