Placa flexível material do PWB do PI de 1 camada nenhum Peelable Coverlay

Placa flexível material do PWB do PI de 1 camada nenhum Peelable Coverlay

MOQ: 1pcs
preço: USD9.99-99.99
Embalagem padrão: Vácuo bags+Cartons
Período de entrega: 8-9 dias de trabalho
Método de pagamento: T/T
Capacidade de abastecimento: 5000pcs pelo mês
Informações pormenorizadas
Lugar de origem
China
Marca
Bicheng
Certificação
UL, ISO9001, IATF16949
Número do modelo
BIC-279.V1.0
Matéria-prima:
Polyimide
Contagem da camada:
1 camada
Espessura do PWB:
0.15mm
Tamanho do PWB:
30,53 x 59.37mm
Coverlay:
amarelo
Silkscreen:
branco
Peso de cobre:
1OZ
Revestimento de superfície:
Ouro da imersão
Destacar:

Placa flexível material do PWB do PI

,

Nenhuma placa flexível do PWB de Peelable

Descrição do produto

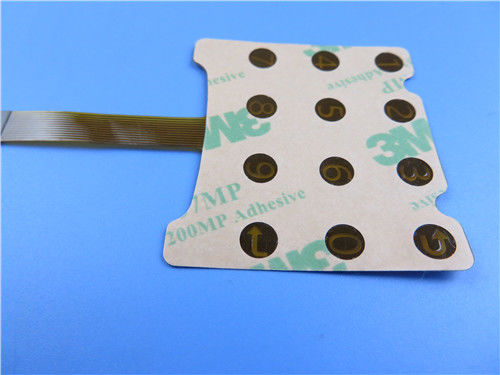

Único tomou partido PCBs flexível feito no material do PI de 3M Tape e do ouro da imersão para a aplicação do teclado numérico

(Os circuitos impressos flexíveis são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)

Descrição geral

Este é um tipo de circuito impresso flexível para a aplicação do teclado numérico da calculadora. É uma única camada FPC em 0.15mm grossos. A estratificação baixa é de ITEQ, ele fabricou por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. O reforçador do Polyimide é aplicado na divisória de introdução.

Folha do parâmetro e de dados

Tamanho do PWB flexível 30,53 x 59.37mm
Número de camadas 1
Tipo da placa PWB flexível
Espessura da placa 0.150mm
Material da placa Polyimide 25µm
Fornecedor material da placa ITEQ
Valor do Tg do material da placa 60℃
Espessura do Cu de PTH N/A
Thicknes internos do Cu de Iayer N/A
Espessura de superfície do Cu µm 35
Cor de Coverlay Amarelo
Número de Coverlay 2
Espessura de Coverlay µm 25
Material do reforçador Polyimide
Espessura do reforçador 0.2mm
Tipo de tinta do Silkscreen IJR-4000 MW300
Fornecedor do Silkscreen TAIYO
Cor do Silkscreen Branco
Número de Silkscreen 1
Descascando o teste de Coverlay Nenhum peelable
Adesão da legenda 3M 90℃ não que descasca após 3 épocas mínimas testa
Revestimento de superfície Ouro da imersão
Espessura do níquel/ouro Au: 0.03µm (mínimo); Ni 2-4µm
RoHS exigiu Sim
Famability 94-V0
Teste de choque térmico Passagem, -25℃±125℃, 1000 ciclos.
Esforço térmico Passagem, 300±5℃, 10 segundos, 3 ciclos. Nenhuma delaminação, nenhum empolar.
Função Teste elétrico da passagem de 100%
Obra Conformidade com classe 2 de IPC-A-600H & de IPC-6013C

Placa flexível material do PWB do PI de 1 camada nenhum Peelable Coverlay 0

Placa flexível material do PWB do PI de 1 camada nenhum Peelable Coverlay 1

Características e benefícios

Flexibilidade excelente

Reduzindo o volume

Perca de peso

Consistência do conjunto

Confiança aumentada

A extremidade pode ser inteira soldada

Baixo custo

Continuidade do processamento

Coordenadores profissionais e experientes

Mais de 15 anos de experiência

Aplicações

Tela táctil, placa macia da exposição de diodo emissor de luz, placa macia da antena da tabuleta

Estrutura de FPC

De acordo com o número de camadas de folha de cobre condutora, FPC pode ser dividido no único circuito da camada, circuito da dupla camada, circuito da multi-camada, dobro tomou partido e assim por diante.

estrutura da Único-camada: o circuito flexível desta estrutura é a estrutura a mais simples do PWB flexível. Geralmente a matéria-prima (carcaças dielétricas) + de borracha transparente (esparadrapo) + a folha de cobre é um grupo de matérias primas compradas (semi-fabrica), a película protetora e a colagem transparente é um outro tipo da matéria prima comprada. Primeiramente, a folha de cobre deve ser gravada para obter o circuito exigido, e a película protetora deve ser furada para revelar a almofada correspondente. Após a limpeza, os dois são combinados rolando. Então a parte exposta da almofada galvanizou o ouro ou a lata para proteger. Desta maneira, a placa de painel grande estará pronta. Geralmente igualmente carimbou na forma correspondente da placa de circuito pequena. Não há igualmente nenhuma película protetora diretamente na folha de cobre, mas o revestimento de solda impresso da resistência, de modo que o custo seja mais baixo, mas a força mecânica da placa de circuito tornar-se-á mais maus. A menos que a exigência da força não for alta e o preço precisar de ser o mais baixo possível, é o melhor aplicar o método da película protetora.

Estrutura de dupla camada: quando o circuito é demasiado complexo ser prendido, ou a folha de cobre é necessário proteger a terra, é necessário escolher uma dupla camada ou mesmo um multilayer. A diferença a mais típica entre uma placa multilayer e única é a adição de uma estrutura perfurada para conectar as camadas da folha de cobre. O primeiro processo de borracha transparente + matéria-prima + a folha de cobre é fazer furos. Furos de broca na matéria-prima e na folha de cobre primeiramente, limpo e chapeado então com alguma espessura do cobre. O processo subsequente da fabricação é quase o mesmo que o circuito da único-camada.

Estrutura tomada partido dobro: ambos os lados do dobro tomaram partido FPC têm almofadas, usadas principalmente para conectar outras placas de circuito. Embora e a estrutura do monolayer sejam similares, mas o processo de manufatura é muito diferente. Sua matéria prima é folha de cobre, película protetora e colagem transparente. A película protetora deve ser furada de acordo com a posição da almofada primeiramente, a seguir a folha de cobre deve ser afixada, as linhas da almofada e da trilha devem ser gravadas e então a película protetora de um outro furo furado deve ser afixada.

Placa flexível material do PWB do PI de 1 camada nenhum Peelable Coverlay 2
Placa flexível material do PWB do PI de 1 camada nenhum Peelable Coverlay 3
