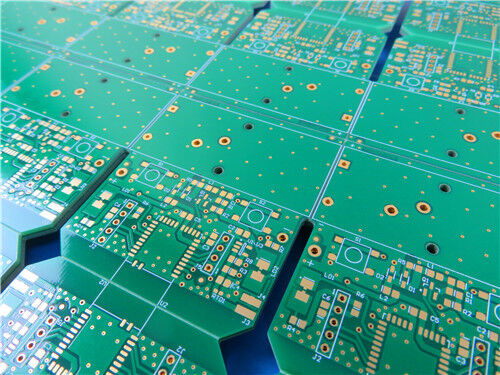

2 camadas WL-CT338 PCB 1,47 mm de espessura Circuito de alta frequência

Este PCB híbrido de alta frequência personalizado de 4 camadas adota substrato reforçado com vidro cerâmico de hidrocarboneto termofixo WL-CT338 combinado com materiais dielétricos FR4 de alta Tg. Apresentando máscara de solda verde de dois lados com legenda branca e acabamento de superfície ENIG, o PCB aplica peso de cobre interno/externo diferenciado, padrãoFR4processo de fabricação e estrutura de laminação estável. Com espessura de laminação acabada de 1,47 mm e dimensão da placa de 175 mm × 121 mm (10 unidades), ele oferece excelente estabilidade térmica, baixa perda de alta frequência, desempenho CTE compatível e usinabilidade superior para aplicações aeroespaciais, de radar e eletrônicas de RF de alta potência.

Especificações de PCB

WL-CT338Visão geral dos materiais

WL-CT338 é um laminado revestido de cobre reforçado com vidro cerâmico de hidrocarboneto termofixo de tipo único dedicado à fabricação de PCB multicamadas de alta frequência. Formulado com resina de hidrocarboneto modificada, enchimento cerâmico funcional e tecido de vidro reforçado, adota estrutura termofixa madura em vez de material termoplástico PTFE. Ele suporta o fluxo de trabalho de fabricação padrão do FR4, proporciona usinagem mais fácil, maior uniformidade de circuito e melhor estabilidade de produção, o que pode substituir totalmente laminados de alta frequência equivalentes importados.

Apresentando fórmula otimizada de composto de hidrocarboneto cerâmico, o WL-CT338 possui baixa perda dielétrica de alta frequência, resistência térmica superior e estabilidade de temperatura dielétrica constante. Possui baixo coeficiente de expansão térmica e Tg ultra-alta acima de 280°C, com Dk=3,38 fixo para projeto de circuito de alta frequência estável.

WL-CT338 pode ser colado com folha de cobre ED ou folha de cobre RTF invertida. A folha de cobre RTF invertida atinge desempenho PIM premium, redução da perda de condutor e perda de inserção; sua estrutura colada adiciona 0,018 mm (0,7 mil) de espessura para fortalecer a força de ligação do cobre. Este substrato combina com a base de alumínio para PCBs de alumínio personalizados de alta frequência. Compatível com o processo FR4 padrão, permite laminação repetida para empilhamento multicamadas e apresenta excelente trabalhabilidade para fabricação de vias densas e traços finos.

Recursos principais do material

Tolerância Dk apertada e baixa perda: Constante dielétrica estável com baixo fator de dissipação para transmissão de sinal de alta frequência

Sistema termofixo premium: resina termofixa cerâmica de hidrocarboneto garante usinabilidade superior de PCB e resistência térmica

Excelente estabilidade de temperatura: Pequena variação dos parâmetros dielétricos sob flutuação da temperatura ambiente

CTE com correspondência de cobre: ​​o CTE do eixo X/Y combina com a folha de cobre, o CTE do eixo Z baixo garante estabilidade dimensional e confiabilidade do cobre do furo

Desempenho ultra-alto de Tg: Tg ≥280 ℃, mantém a dimensão estável e a estrutura de cobre do furo intacta sob condições de alta temperatura

Condutividade térmica superior: Maior eficiência de dissipação de calor do que substratos termoplásticos semelhantes, ideal para cenários operacionais de alta potência

Eficiência de Custo Comercial: Produção em massa disponível com relação custo-desempenho favorável

Resistência à radiação: Mantém propriedades dielétricas e físicas estáveis ​​após exposição à dosagem de radiação especificada

Propriedade de baixa liberação de gases: atende aos requisitos de liberação de gases de vácuo aeroespacial de acordo com os padrões de teste de volatilidade de vácuo da indústria

Campos de aplicação típicos

• Equipamento aeroespacial, dispositivos de cabine espacial e sistemas eletrônicos aerotransportados
• Dispositivos de microondas, antenas e sistemas de antenas sensíveis a fase
• Radar de alerta precoce, radar aerotransportado e outras instalações de radar militar
• Antenas phased array e módulos de rede formadores de feixe
• Sistemas de comunicação por satélite e navegação de precisão
• Componentes amplificadores de RF de alta potência
