2 camadas TF300 PCB 25mil Substrato de alta frequência com ouro de imersão

MOQ:	1pcs
preço:	USD9.99-99.99
Embalagem padrão:	Vácuo bags+Cartons
Período de entrega:	8-9 dias de trabalho
Método de pagamento:	T/T
Capacidade de abastecimento:	5000pcs pelo mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-274.V1.0

Material Básico:

Material dielétrico de alta frequência TF300

Contagem de camadas:

2 camadas

Espessura da PCB:

0,7 mm

Tamanho da placa de circuito impresso:

70 mm × 49 mm (1 peça), tolerância dimensional: ± 0,15 mm

Máscara de solda:

Serigrafia:

Peso de cobre:

1 onça

Acabamento de superfície:

Imersão Ouro

Destacar:

Nenhuma placa flexível do PWB do reforçador

Placa flexível do PWB do sensor do RFID

Nenhum PWB do cabo flexível do Polyimide do reforçador

Descrição do produto

Este é um rígido de 2 camadas personalizadoPCB de alta frequênciafabricado com um substrato dielétrico de alto desempenho Wangling TF300, concebido para circuitos de microondas e ondas milimétricas de alta estabilidade e sistemas de antenas em miniatura.O tabuleiro é acabado com ouro de imersão, sem máscara de soldadura ou serigrafia aplicada na superfície superior ou inferior.

Especificação do PCB

Parâmetro item	Especificações
Material de base	Material dielétrico de alta frequência TF300
Número de camadas	2 camadas de PCB rígido
Dimensões da placa	70 mm × 49 mm (1 peça), tolerância dimensional: ±0,15 mm
Traços mínimos / espaço	5 ml / 5 ml
Tamanho mínimo do buraco mecânico	0.3 mm
Através do tipo	Não são adotadas vias cegas; só são utilizadas vias de buraco
Espessura do quadro acabado	0.7 mm
Peso do cobre acabado da camada exterior	1 oz (1,4 ml)
Via espessura do revestimento	20 μm
Revestimento de superfície	Ouro de imersão
Camada de serigrafia	Sem serigrafia superior e inferior
Camada de máscara de solda	Sem máscara de solda superior e inferior
Teste de qualidade	100% de ensaio eléctrico antes da expedição

Estrutura de empilhamento de camadas de PCB

Nome da camada	Especificações
Camada de cobre 1 (camada superior)	Espessura de cobre acabado de 35 μm
Núcleo dielétrico	Wangling TF300 material de alta frequência, espessura 0,635 mm (25 mil)
Camada de cobre 2 (camada inferior)	Espessura de cobre acabado de 35 μm

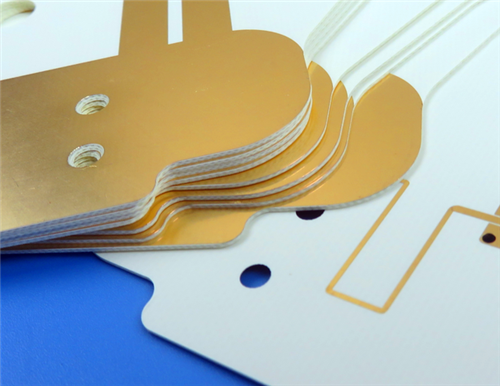

2 camadas TF300 PCB 25mil Substrato de alta frequência com ouro de imersão 0

Arte e padrões de qualidade

Formato de ilustração: fabricado com base nos arquivos Gerber RS-274-X padrão, o formato padrão da indústria garantindo padronização de alta precisão e total compatibilidade de produção.

Padrão de qualidade: Fabricado e inspeccionado em conformidade com as especificações de fiabilidade IPC-Classe 2, satisfazendo os requisitos gerais de desempenho comercial e industrial.

Cobertura de fornecimento: Disponível para envio mundial com produção padronizada e controle de qualidade completo, suportando entrega global estável.

Análise do material da série TF Wangling

Os substratos da série TF da Wangling são materiais dielétricos de alta frequência de alto desempenho compostos por resina de PTFE e enchimento cerâmico, com uma estrutura livre de fibra de vidro.A constante dielétrica pode ser ajustada com precisão ajustando a relação cerâmica/PTFEFabricados através de processos proprietários, os materiais da série TF oferecem um desempenho excepcional de microondas, estabilidade térmica superior e fiabilidade a longo prazo.tornando-os ideais para projetos de PCB de alta precisão e alta frequência.

2 camadas TF300 PCB 25mil Substrato de alta frequência com ouro de imersão 1

Características de desempenho do material principal

Performance dielétrica ajustável e estável

O TF300 possui uma DK estável e ajustável de 3,0 ̊16 com várias opções padrão e perda dielétrica ultra-baixa, atendendo perfeitamente aos requisitos de fabricação de circuitos de microondas e ondas milimétricas.

Estabilidade a altas temperaturas

Permite uma operação estável contínua a -80°C a +200°C, proporcionando uma excelente adaptabilidade térmica para ambientes aeroespaciais e industriais adversos.

Espessura personalizável e alta processável

Este material suporta espessuras personalizadas que variam de 0,635 mm a 2,5 mm e é totalmente compatível com processos de fabricação de PCB termoplásticos padrão para alto rendimento de produção.

Adaptabilidade ao ambiente

Com uma excelente resistência à radiação e propriedades de descarga ultra-baixas, mantém um desempenho elétrico e mecânico estável em cenários de trabalho de alta confiabilidade extrema.

TF300 Propriedades típicas do material

Constante dielétrica (DK)	3.0±0.06 @10 GHz
Fator de dissipação (DF)	0.001 @10 GHz
Coeficiente térmico da constante dielétrica (TCDK)	-60 ppm/°C (-55°C a 150°C)
Resistência ao descascamento (1 oz de cobre)	> 0,6 N/mm
Coeficiente de expansão térmica (CTE)	Eixo X/Y: 60 ppm/°C; Eixo Z: 80 ppm/°C
Absorção de água	≤ 0,05% (20 ± 2 °C, 24 h)
Densidade	2.41 g/cm3
Conductividade térmica	0.3 W/m·K
Folha de cobre aplicável	Folha de cobre eletrolítica padrão: 0,5 oz, 1 oz

Cenários de aplicação típicos

Equipamento aeroespacial, sistemas espaciais, aeronaves e equipamento eletrónico de cabina

Circuitos de microondas, antenas de alta frequência e aparelhos de antenas sensíveis à fase

Radares de alerta precoce, radares aéreos e módulos de processamento de sinais de radar

Antenas de matriz em fase e sistemas de rede de formação de feixe

Equipamento de comunicação e navegação por satélite

Modulos de amplificadores de potência de alta frequência
