Placa de circuito RF de baixa perda e alta DK PCB FSD1020T de 2 camadas

MOQ:	1pcs
preço:	USD9.99-99.99
Embalagem padrão:	Vácuo bags+Cartons
Período de entrega:	8-9 dias de trabalho
Método de pagamento:	T/T
Capacidade de abastecimento:	5000pcs pelo mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-272.V1.0

Material Básico:

Substrato composto nanocerâmico de hidrocarboneto FSD1020T

Contagem de camadas:

2 camadas

Espessura da PCB:

espessura dielétrica do núcleo de 0,508 mm

Tamanho da placa de circuito impresso:

96 mm × 47 mm (1 peça)

Máscara de solda:

verde

Serigrafia:

Peso de cobre:

Camada externa de cobre de 1 onça

Acabamento de superfície:

ENIG (cobertura de revestimento aprimorada de 170%)

Destacar:

Placa flexível do PWB da navegação de GPS

Placa flexível do PWB da carcaça do PI

Carcaça Flex Printed Circuit Board do PI

Descrição do produto

Este custom 2 camadas rígido de alta potênciaPCB de RFÉ fabricado com substrato composto de nanocerâmica de hidrocarbonetos de baixa perda FSD1020T, concebido para aplicações de circuitos de alta frequência de alta densidade, baixa perda e alta corrente.O PCB apresenta uma máscara de solda verde na camada superior sem serigrafiaA placa é revestida com revestimento ENIG reforçado e adota um tratamento de enchimento e tampa de resina para 0.Orifícios de 4 mm para garantir uma fiabilidade superior e um desempenho de isolamentoTodas as unidades acabadas passam por uma verificação de qualidade rigorosa para proporcionar uma excelente estabilidade térmica.alta resistência ao isolamento e desempenho RF consistente para sistemas industriais de controlo de alta potência e precisão.

Especificações de PCB

Parâmetro item	Especificações
Material de base	Substrato composto nanocerâmico de hidrocarbonetos FSD1020T
Configuração da camada	Estrutura de PCB rígido de duas camadas
Dimensão da placa	96 mm × 47 mm (1 peça)
Espessura do substrato	0espessura dieléctrica do núcleo de.508 mm
Peso externo de cobre	1 oz de camada externa de cobre
Diâmetro mínimo do buraco	0.4 mm
Processamento de buracos	Enchimento por resina + tratamento de tampa
Revestimento de superfície	ENIG (170% de cobertura reforçada de revestimento)
Máscara de solda superior	Máscara de solda verde, sem serigrafia
Máscara de solda inferior	Sem máscara de solda, sem filtro de seda

FSD1020T Visão geral do material

O FSD1020T é um material dieléctrico composto de nanocerâmica de hidrocarbonetos de baixa perda de alto DK, especialmente desenvolvido para aplicações de microondas RF de alta corrente e alta potência.Oferece correspondência constante dielétrica precisa para substratos de RF e serve como a solução ideal para projetos de circuitos híbridos de hidrocarbonetos de alta frequência e baixa perdaCom uma processável mecânica superior, resistência CAF excepcional, elevada estabilidade térmica e desempenho ambiental livre de halogênio,Este substrato rígido garante isolamento elétrico estável e características de RF consistentes em condições de funcionamento de alta tensão e alta corrente.

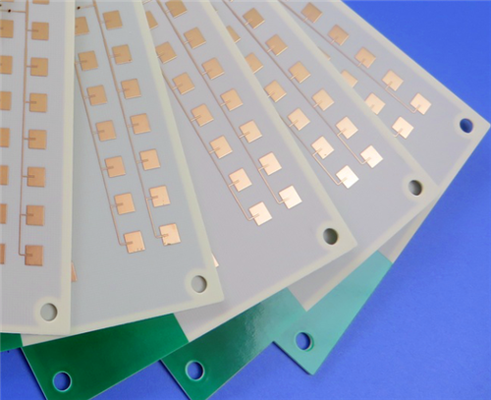

Placa de circuito RF de baixa perda e alta DK PCB FSD1020T de 2 camadas 0

Características do material principal

Propriedade dielétrica de alta DC: constante dielétrica alta e estável adequada para o projeto de circuitos de alta frequência miniaturizados

Excelente resistência CAF: impede efetivamente o crescimento de filamentos anódicos condutores, melhorando a confiabilidade de serviço a longo prazo

Alta estabilidade térmica: Tg elevado de 280°C com excelente resistência a choques térmicos

Desempenho RF de baixa perda: Fator de dissipação ultra-baixo minimiza a atenuação do sinal de alta frequência

Capacidade de isolamento superior: desempenho de isolamento dielétrico confiável de alta tensão e alta corrente

Compatível com o ambiente: sem halogênio e totalmente compatível com a RoHS

Dados de desempenho elétrico e mecânico do material

Ponto de ensaio	Método de ensaio	Condição	Unidade	Valor típico
Constante dielétrica (Dk) @ 10 GHz	IPC-TM-650 2.5.5.5	23°C	-	10.2±0.2
Fator de dissipação (Df) @ 10GHz	IPC-TM-650 2.5.5.5	23°C	-	0.0038
Resistência ao descascamento	IPC-TM-650 2.4.8	288°C/10s	N/mm (lb/in)	0.7 (4)
Resistividade de volume	IPC-TM-650 2.5.17.1	Condição A	MΩ·cm	2×108
Resistividade de superfície	IPC-TM-650 2.5.17.1	Condição A	MΩ	4×107
Absorção de água	IPC-TM-650 2.6.2.1	D-24/23	%	0.16
CTE de 3 eixos (30 a 260 °C)	IPC-TM-650 2.4.24	Teste TMA	ppm/°C	X<19, Y<19, Z<20
Tensão de ruptura dielétrica	IPC-TM-650 2.5.6	D-48/50+D-4/23	kV	20
Resistência ao esforço térmico	IPC-TM-650 2.4.13.1	288°C, 10s	-	Superar a inspecção visual
Resistência à chama	UL94	C-48/23/50	Classificação	V0

Áreas de aplicação típicas

Com alta constante dieléctrica, baixa perda de alta frequência, excelente desempenho de isolamento e superior estabilidade térmica e estrutural,Os PCB FSD1020T são amplamente utilizados em sistemas de controle industrial de alta potência e de precisão:

Equipamento de topografia e cartografia
Sistemas de controlo de voo de UAV
Dispositivos de controlo da segurança industrial
Sistemas inteligentes de transporte
Equipamento de fabricação de máquinas de precisão
Sistemas de navegação a bordo
Equipamento de torre de ensaio de condução de veículos

Placa de circuito RF de baixa perda e alta DK PCB FSD1020T de 2 camadas 1
