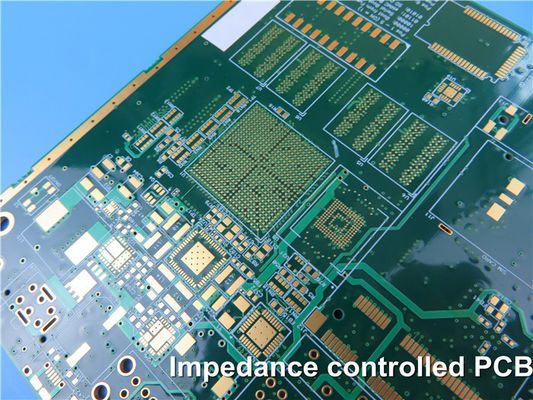

Personalize a integridade de sinal da placa de circuito impresso do UL melhorada

Como especificar um PWB?

Um usuário do PWB precisa geralmente de apresentar todos os dados de fabricação preliminares em uma maneira completa e inequívoca que o fabricante do PWB possa citar e produzir as placas sem erro.

Uma lista de verificação é alistada como segue. Alguns parâmetros não necessários para um trabalho particular podem ser suprimidos de modo que o formulário da especificação reflita somente os dados relevantes.

(1) nome da empresa

número da peça (de 2)

dimensões do lote (de 3) e exigências anuais

contagem da camada (de 4)

tamanho da placa (de 5)

espessura da placa (de 6)

forma da placa (de 7)

(8) Panelization

acúmulo da placa (de 9)

(10) placas com impedância controlada

vale do teste (de 11)

(12) fazendo à máquina (contorno)

(13) tipo estratificado e inflamabilidade do UL

urdidura & torção (de 14)

(15) camadas exteriores

(16) camadas internas

(17) preservação de Solderability

(18) máscaras da solda

notação (de 19)

(20) máscara da solda de Peelable

impressão do carbono (de 21)

(22) chapeado através dos furos (PTHs)

(23) Non-PTHs

(24) furos moídos (entalhes)

(25) cortinas através dos furos

(26) enterrado através dos furos

(27) furos de trabalho feito com ferramentas da placa

(28) furos de trabalho feito com ferramentas do painel

montagem da placa (de 29)

(30) conectores de borda

(31) circunstâncias de solda

(32) marcações

(33) teste elétrico

(34) inspeção ótica automática

(35) condições mínimas do teste padrão

(36) condições da qualidade

Uma vista do panelization do PWB

Para conhecer uma situação básica de um PWB, estes 7 pontos têm que ser tomados na consideração:

(1) tipo estratificado (matéria-prima)

(2) contagem da camada

tamanho da placa (de 3)

espessura da placa (de 4)

(5) pesos do cobre

(6) a cor da máscara e do silkscreen da solda

(7) revestimento de superfície

É muito simples agora?

Se você tem quaisquer inquéritos, sinta por favor livre contactar-nos. Dê boas-vindas a seu patrocínio.
