Placa de circuito dura do ouro do PWB do teclado numérico construída em Tg170 FR-4 com máscara verde da solda

MOQ:	1pcs
preço:	USD9.99-99.99
Embalagem padrão:	Vácuo bags+Cartons
Período de entrega:	8-9 dias de trabalho
Método de pagamento:	T/T
Capacidade de abastecimento:	5000pcs pelo mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-455.V1.0

Material base:

Contagem de camadas:

2 camadas

Espessura da PCB:

1,6+/-10% MM

Tamanho da placa de circuito impresso:

65x71mm=1UP

Máscara de solda:

Verde

Silkscreen:

Branco

Peso de cobre:

Acabamento de superfície:

Ouro Eletrolítico

Destacar:

Placa tomada partido dobro do PWB Fr4

Placa dura do PWB do ouro FR4

O dobro tomou partido PWB duro do ouro

Descrição do produto

Placa de circuito de ouro duro construída em Tg170 FR-4 com máscara de solda verde

(As placas de circuitos impressos são produtos feitos sob medida, a imagem e os parâmetros mostrados são apenas para referência)

1.1 Descrição geral

Este é um tipo de placa de circuito duplo construído em substrato FR-4 com Tg 170 ° C para a aplicação de teclado.6 mm de espessura com serigrafia branca (Taiyo) em máscara de solda verde (Taiyo) e ouro duro em almofadasO material base é de Shengyi fornecendo 1 PCB por painel. Eles são fabricados de acordo com IPC 6012 Classe 2 usando dados Gerber fornecidos. Cada 25 placas são embaladas para envio.

1.2 Características e beneencaixa

1Material padrão industrial com Tg elevado (170°C por DSC) e excelente fiabilidade térmica;

2. Conjuntos livres de chumbo com uma temperatura máxima de refluxo de 260 °C;

3O processo SMT é resistente à solda por refluxo, resistente ao retrabalho;

4. Entrega rápida e pontual;

5Fabrica certificada ISO9001, ISO14001, UL;

6- Preço competitivo;

7Nenhuma queixa de qualidade é para poupar dinheiro;

8Verificação CADCAM rápida e cotação de PCB gratuita.

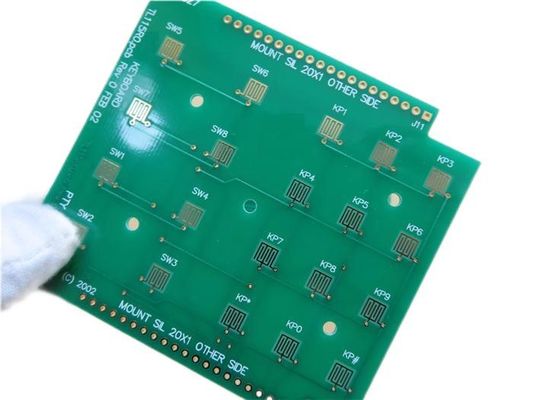

Placa de circuito dura do ouro do PWB do teclado numérico construída em Tg170 FR-4 com máscara verde da solda 0

1.3 Especificações de PCB

Eu...TEM	Descrição	Requitamento	ACtual
Eu...TEM	Descrição	Requitamento	ACtual
Informações básicas	Tipo de placa	PCB de dupla face	PCB de dupla face
	Número de camadas	2 camadas	2 camadas
	Tamanho da placa	65 x 71 mm = 1UP	65 x 71 mm = 1UP
LAminoato	Tipo de laminado	FR4 TG- Não.170: CTI:175V-249V	FR4 TG- Não.170: CTI:175V-249V
	Fornecedor	/	/
	Tg	TG- Não.170°C	TG- Não.170°C
	Espessura finalizada	1.6+/-10% mm	1.57 mm
Pespessura	Espessura de PTH Cu	> 20 um	22.13um
	Espessura da camada interna Cu	1/1 oz	1 / 1 OZ
	Espessura da superfície Cu	35 um	45.1 um
Máscara de solda	Tipo de material	LP-4G G-05	LP-4G G-05
	Fornecedor	NUm Ya	Nan Ya.
	Cores	GReen	Verde
	Single / ambos os lados	BOs lados	Ambos os lados
	S/M espessura	>=10,0 um	26.93 um
	Teste de fita 3M	NãoDespeja-se.	Não se descasque
Legenda	Tipo de material	S-380W	S-380w
	Fornecedor	TAi, você.	Tai-yo
	Cores	Branco	Branco
	Localização	Ambos os lados	Ambos os lados
	Teste de fita 3M	Não se descasque.	Não se descasque
Cirritação	TLargura da pista (mm)	0.203+/-20% mm	0.195mm
Cirritação	Espaçamento (mm)	0.203+/- 20% mm	0.199 mm
Ouro galvanizado	Níquel	100 u"	112 u"
Ouro galvanizado	Ouro	10 u"	11.11u"
RTeste de elegibilidade	Teste de choque térmico	288 ± 5°C, 10sec, 3 ciclos	NO Descoloração, sem delaminação
RTeste de elegibilidade	Teste de capacidade de solda	245 ± 5°C	100% de umedecimento
Função	Teste elétrico	100%	passagem
STandardo	IPC-A 600H classe 2, IPC_6012C CLASE 2	100%	Passe
Aparência	Inspecção visual	100%	Passe
Aparência	Warp e torção	<= 0,75%	0.26%
Fenda em V	Espessura do corte em V	0.4±0,1 mm	0.41mm
Fenda em V	Ângulo	30+/- 5	30o
Tabela de perfuração (mm)	T1	PTH	0.508+/- 0,075 mm
	T2	PTH	0.710+/- 0,075 mm
	T3	NPTH	5.000+/- 0,05 mm

1.4Aplicações

Conversor de corrente contínua para corrente contínua

Adaptador USB Wlan

Transmissor de rádio

Acesso controlado

Receptores de fibra óptica

1.5 A nossa capacidade de PCB (2022)

Parâmetro	Valor
Número de camadas	1 a 32
Material de substrato	RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; TMM4, TMM10, Kappa 438;TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.2).94DK3.0DK3.2DK3.38DK3.5DK4.0DK4.4DK6.15, DK10.2); AD450, AD600, AD1000, TC350; Nelco N4000, N9350, N9240; FR-4 (High Tg S1000-2M, TU-872 SLK, TU-768, IT-180A, etc.), FR-4 High CTI> 600V; Poliimida, PET; Núcleo Metálico, etc.
Tamanho máximo	Teste de voo: 900600mm, Teste de fixação 460380mm, Não teste 1100*600mm
Tolerância do Esboço do Conselho	±0.0059" (0.15 mm)
Espessura do PCB	0.0157" - 0.3937" (0.40mm--10.00mm)
Tolerância de espessura ((T≥0,8 mm)	± 8%
Tolerância de espessura ((t<0,8 mm)	± 10%
Espessura da camada de isolamento	0.00295" - 0.1969" (0.075mm-5.00mm)
Pista mínima	0.003" (0,075 mm)
Espaço mínimo	0.003" (0,075 mm)
Espessura exterior de cobre	35 μm-420 μm (1 oz-12 oz)
Espessura interna de cobre	17 μm-350 μm (0,5 oz - 10 oz)
Furo de perfuração ((Mecânico)	0.0059" - 0.25" (0.15mm-6.35mm)
Furo terminado ((Mecânico)	0.0039"-0.248" (0.10mm-6.30mm)
DiâmetroTolerância ((Mecânica)	0.00295" (0,075mm)
Registo (Mecânico)	0.00197" (0,05mm)
Proporção de aspecto	12:1
Tipo de máscara de solda	LPI
Min Soldermask Bridge	0.00315" (0,08mm)
Minima tolerância da máscara de solda	0.00197" (0,05mm)
Ligação via Diâmetro	0.0098" - 0.0236" (0.25mm-0.60mm)
Tolerância de controlo da impedância	± 10%
Revestimento de superfície	HASL, HASL LF, ENIG, Imm Tin, Imm Ag, OSP, Golden Finger
