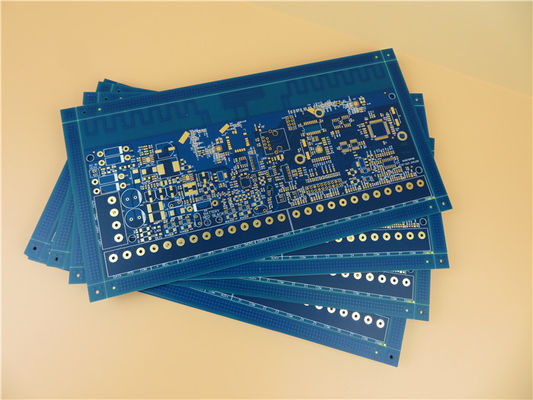

Matt Blue 50 Ohm PCB controlado por impedância para equipamentos médicos

MOQ:	1pcs
preço:	USD9.99-99.99
Embalagem padrão:	Vácuo bags+Cartons
Período de entrega:	8-9 dias de trabalho
Método de pagamento:	T/T
Capacidade de abastecimento:	5000pcs pelo mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-471.V1.0

Material Básico:

Contagem de camadas:

4 camadas

Espessura da PCB:

1,6 mm ± 0,16

Tamanho da placa de circuito impresso:

250 x 130 = 1 PCS

Máscara de solda:

Matt Blue

Serigrafia:

branco

Peso de cobre:

1 onça

Acabamento de superfície:

Imersão Ouro

Destacar:

PWB de Matt Blue Medical Equipment

PWB do equipamento médico de 50 ohms

Uma impedância de 50 ohms controlou o PWB

Descrição do produto

PWB controlado por impedância Placa de circuito de impedância de 50 ohms Matt Blue PCB para adaptador de áudio

1.1 Descrição geral

Este é um tipo de PCB azul fosco construído em substrato FR-4 com Tg 170°C para aplicação de adaptador de áudio bluetooth. É uma placa de 4 camadas com 1,60 mm de espessura, com camada externa de 1 onça e camada interna de meia onça. Serigrafia branca sobre máscara de solda azul fosca na parte superior e inferior. O acabamento da superfície é ouro de imersão nas almofadas. Há impedância coplanar de 50 ohms com trilha de 15mil/espaço de 12mil na camada superior. O material base é utilizado do ITEQ IT-180, placa inteira fornecendo 1 por painel. Eles são fabricados de acordo com IPC 6012 Classe 2 usando dados Gerber fornecidos. Cada 25 painéis são embalados para envio.

1.2 Recursos e benefícios

Material padrão industrial com alta Tg (175℃ por DSC) e excelente confiabilidade térmica;

Excelente confiabilidade térmica e resistência CAF proporcionando confiabilidade de longo prazo para aplicações industriais e automotivas;

Compatível com RoHS e adequado para necessidades de alta confiabilidade térmica;

Alta soldabilidade, sem estresse nas placas de circuito e menos contaminação da superfície da PCB;

O processo SMT é resistente à soldagem por refluxo, resistente ao retrabalho;

Gerenciamento e manutenção abrangente de equipamentos e controle de processos;

Inspeção e monitoramento rigorosos de WIP, bem como instruções de trabalho;

Inspeção AOI;

Economia de dinheiro, economia de preocupações e economia de trabalho;

Certificado UL, ISO14001, IATF16949;

1.3 Aplicações

Rastreador GPS

Componentes Eletrônicos

Roteador sem fio DSL

Retificador CA para CC

Sistemas de computador embarcados

1.4 Parâmetro e folha de dados

TAMANHO DA PCB	250x130=1 PCS
TIPO DE PLACA	PCB multicamadas
Número de camadas	4 camadas
Componentes de montagem em superfície	SIM
Componentes de furo passante	SIM
EMPILHAMENTO DE CAMADAS	cobre ------- 17,8um (0,5 onças) + camada superior da placa
	Pré-impregnado 0,203 mm (8mil) de espessura, FR-4
	cobre ------- 17,8um (0,5 onças) Camada intermediária 1
	Núcleo 1,0 mm (39mil) FR-4
	cobre ------- 17,8um (0,5 onças) Camada intermediária 2
	Pré-impregnado 0,203 mm (8mil) de espessura, FR-4
	cobre ------- 17,8um (0,5 onças) + camada BOT de placa
TECNOLOGIA
Rastreamento e espaço mínimos:	5,9 mil / 5,0 mil
Furos Mínimos/Máximos:	0,8 mm / 3,85 mm
Número de furos diferentes:	11
Número de furos:	527
Número de slots fresados:	0
Número de recortes internos:	0
Controle de Impedância:	Impedância coplanar de 50 ohms com trilha de 15mil/espaço de 12mil na camada superior
Número de dedo de ouro:	0
MATERIAL DA PLACA
Epóxi de vidro:	FR-4 Tg170℃, er<5.4.IT-180, ITEQ fornecido
Folha final externa:	1 onça
Folha final interna:	0,5 onças
Altura final do PCB:	1,6mm ±0,16
PLANEJAMENTO E REVESTIMENTO
Acabamento de superfície	Ouro de imersão (22,1%) 0,05 µm sobre 3 µm de níquel
Máscara de solda aplicável a:	SUPERIOR e INFERIOR, mínimo de 12 mícrons
Cor da máscara de solda:	Azul Mate, KSM-6189BLM1
Tipo de máscara de solda:	LPSM
CONTORNO/CORTE	Roteamento, ranhura em V
MARCAÇÃO
Lado da legenda do componente	SUPERIOR e INFERIOR.
Cor da legenda do componente	Branco, IJR-4000 MW300, marca Taiyo
Nome ou logotipo do fabricante:	Marcado no quadro em um condutor e ÁREA LIVRE com pernas
VIA	Orifício passante banhado (PTH), tamanho mínimo 0,8 mm.
CLASSIFICAÇÃO DE FLAMIBILIDADE	Aprovação UL 94-V0 MÍN.
TOLERÂNCIA DE DIMENSÃO
Dimensão do contorno:	0,0059"
Chapeamento de placa:	0,0029"
Tolerância de perfuração:	0,002"
TESTE	100% Teste Elétrico antes do envio
TIPO DE ARTE A SER FORNECIDA	arquivo de e-mail, Gerber RS-274-X, PCBDOC etc.
ÁREA DE SERVIÇO	Em todo o mundo, globalmente.

1.5 Impedância PCB - Correspondência de impedância

Se houver transmissão de sinal na placa de circuito, espera-se que ele seja transmitido suavemente da extremidade emissora para a extremidade receptora sob a condição de perda mínima de energia, e a extremidade receptora pode absorvê-lo completamente sem qualquer reflexão. Para conseguir esse tipo de transmissão, a impedância do circuito deve ser igual à impedância interna da extremidade emissora, o que é chamado de “correspondência de impedância”.

Portanto, quando o sinal é transmitido na PCB, a impedância característica da placa PCB deve ser combinada com a impedância eletrônica dos componentes principais e finais. Uma vez que o valor da impedância exceda a tolerância, a energia do sinal transmitido será refletida, espalhada, atenuada ou atrasada, resultando em sinal incompleto e distorção do sinal.

A correspondência de impedância é um dos elementos de design ao projetar circuitos PCB de alta velocidade. Contudo, o valor da impedância está absolutamente relacionado com o modo de fiação. Por exemplo, seja a fiação na camada superficial ou na camada interna, a distância da camada de potência de referência ou da camada de aterramento, a largura da fiação, o material do PCB, etc. afetarão a impedância característica da fiação. Ou seja, o valor da impedância só pode ser determinado após o layout da fiação, enquanto a impedância característica produzida por diferentes fabricantes de PCB também é ligeiramente diferente. A condição de descontinuidade de impedância do layout da fiação não pode ser completamente considerada em software de simulação geral devido à limitação do modelo do circuito ou do algoritmo matemático utilizado. Neste caso, apenas alguns temninadores, como resistores em série, podem ser reservados no diagrama esquemático para mitigar o efeito da impedância da fiação descontínua. O método para resolver completamente o problema ainda é tentar evitar a ocorrência de descontinuidades de impedância no layout da fiação.
