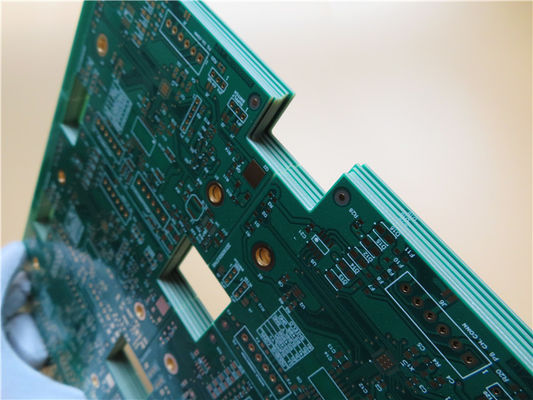

A impedância 1oz de cobre controlou o PWB 8 camadas para HDMI sem fio

Copper 1oz Impedance Controlled PCB 8 Layer For Wireless HDMI
Copper 1oz Impedance Controlled PCB 8 Layer For Wireless HDMI Copper 1oz Impedance Controlled PCB 8 Layer For Wireless HDMI Copper 1oz Impedance Controlled PCB 8 Layer For Wireless HDMI

Imagem Grande :  A impedância 1oz de cobre controlou o PWB 8 camadas para HDMI sem fio

Detalhes do produto:
Lugar de origem: China
Marca: Bicheng
Certificação: UL, ISO9001, IATF16949
Número do modelo: BIC-473.V1.0
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1pcs
Preço: USD9.99-99.99
Detalhes da embalagem: Vácuo bags+Cartons
Tempo de entrega: 8-9 dias de trabalho
Termos de pagamento: T/T
Habilidade da fonte: 5000pcs pelo mês
Descrição de produto detalhada
Matéria-prima: FR-4 Contagem da camada: 8 camadas
Espessura do PWB: 1.6mm ±0.16 Tamanho do PWB: 109,3 x 107.41mm=1PCS
Máscara da solda: verde Silkscreen: Branco
Peso de cobre: 1oz Revestimento de superfície: ouro da imersão
Realçar:

a impedância 1oz controlou o PWB

,

Uma impedância de 8 camadas controlou o PWB

,

placa de circuito de 1oz HDMI


Placa de circuito diferencial controlada da impedância do PWB da impedância PWB de 8 camadas para HDMI sem fio

1,1 descrição geral
Este é um tipo de placa de circuito impresso de 8 camadas construída na carcaça FR-4 com Tg 170°C para a aplicação de HDMI sem fio. Tem 1,6 milímetros grosso com silkscreen branco (Taiyo) na máscara verde da solda (Taiyo) e ouro da imersão em almofadas. É igualmente uma impedância controlou o PWB com a impedância do único-fim e a impedância do diferencial controladas sobre na camada superior e na camada inferior. A matéria-prima é de Taiwan ITEQ que fornece 1 acima do PWB pelo painel. São fabricados por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. Cada 25 painéis são embalados para a expedição.

1,2 características e benefícios
Conjuntos sem chumbo com uma temperatura máxima do reflow de 260℃
Solderability alto, não sublinhação de placas de circuito e menos contaminação de superfície do PWB.
Inspeção de AOI
8000 tipos de PWB pelo mês
12 horas de cotação
Gratuitamente panelization do PWB

1,3 aplicações
Adaptador de USB
Dongle de WiFi USB
Modem de GPRS

A impedância 1oz de cobre controlou o PWB 8 camadas para HDMI sem fio 0

1,4 folha do parâmetro e de dados
TAMANHO DO PWB 109,3 x 107.41mm=1PCS
TIPO DA PLACA PWB Multilayer
Número de camadas 8 camadas
Componentes de superfície da montagem SIM
Através dos componentes do furo SIM
STACKUP DA CAMADA cobre ------- camada SUPERIOR de 18um (0.5oz) +plate
Prepreg 7628 (43%) 0.195mm
cobre ------- 35um (1oz) MidLayer 1
FR-4 0.2mm
cobre ------- 35um (1oz) MidLayer 2
Prepreg 7628 (43%) 0.195mm
cobre ------- 35um (1oz) MidLayer 3
FR-4 0.2mm
cobre ------- 35um (1oz) MidLayer 4
Prepreg 7628 (43%) 0.195mm
cobre ------- 35um (1oz) MidLayer 5
FR-4 0.2mm
cobre ------- 35um (1oz) MidLayer 6
Prepreg 7628 (43%) 0.195mm
cobre ------- camada do BOT de 18um (0.5oz) +plate
TECNOLOGIA
Traço e espaço mínimos: 4mil/4mil
Furos mínimos/máximos: 0.3/6.19mm
Número de furos diferentes: 24
Número de furos de broca: 5158
Número de entalhes moídos: 0
Número de entalhes internos: 0
Controle da impedância: Trace Width Único-terminado: L1, L3, L6, 18 4mils --- 50 ohms, traço diferencial/espaço: camada superior 5.1/6.0 mil. -- 90 ohms, 5,1/8 mil. --- 100 ohms, L6 5,1/8 mil. --- 100 ohms; camada inferior 5,1 mil. /6 mil. --- 90 ohms, 5.1mils/8 mil. --- 100 ohms
Número de dedo do ouro: 0
MATERIAL DA PLACA
Cola Epoxy de vidro: FR-4 TG170℃, er<5>
Folha final externo: 1oz
Folha final interna: 1oz
Altura final do PWB: 1.6mm ±0.16
CHAPEAMENTO E REVESTIMENTO
Revestimento de superfície Ouro da imersão (26,1%) 0.05µm sobre o níquel de 3µm
A máscara da solda aplica-se a: SUPERIOR e inferior, mínimo 12micron
Cor da máscara da solda: Verde, PSR-2000GT600D, Taiyo Supplied.
Tipo da máscara da solda: LPSM
CONTOUR/CUTTING Roteamento, furos do selo.
MARCAÇÃO
Lado da legenda componente SUPERIOR e inferior.
Cor da legenda componente Branco, IJR-4000 MW300, Taiyo Supplied.
Fabricante Name ou logotipo: Marcado na placa em um condutor e em uma ÁREA LIVRE leged
ATRAVÉS DE Chapeado através do furo (PTH), através na almofada, a resina através da tomada, através do tampado.
AVALIAÇÃO DE FLAMIBILITY Aprovação do UL 94-V0 MÍNIMA.
TOLERÂNCIA DA DIMENSÃO
Dimensão do esboço: 0,0059" (0.15mm)
Chapeamento da placa: 0,0030" (0.076mm)
Tolerância da broca: 0,002" (0.05mm)
TESTE Expedição prévia do teste elétrico de 100%
TIPO DE ARTE FINALA A SER FORNECIDA arquivo do e-mail, Gerber RS-274-X, PCBDOC etc.
ÁREA DE SERVIÇO No mundo inteiro, globalmente.

1,5 impedância característica
A impedância característica do condutor na placa de circuito impresso é um indicador importante do projeto de circuito, especialmente no projeto do PWB do circuito de alta frequência. Se a impedância característica do condutor é consistente e combinar com a impedância característica exigida pelo dispositivo ou pelo sinal deve ser tomada na consideração. Consequentemente, estes dois conceitos no projeto da confiança do projeto do PWB devem ser pagados a atenção.

Haverá uma variedade de transmissão do sinal no condutor da placa de circuito. Para aumentar a taxa de transmissão, deve aumentar sua frequência. Devido aos fatores do circuito próprios tal como gravura a água-forte, espessura da pilha, largura de trilha é e assim por diante diferente, causará mudanças do valor da impedância, tendo por resultado sua distorção do sinal. Consequentemente, o valor da impedância do condutor na placa de circuito de alta velocidade deve ser controlado dentro de alguma escala, conhecida como da “o controle impedância”. Os fatores que afetam a impedância da fiação do PWB são principalmente a largura da trilha de cobre, a espessura da trilha de cobre, a constante dielétrica do dielétrico, a espessura do dielétrico, a espessura da almofada, o trajeto da camada à terra, os fios em torno da fiação, etc. Assim a impedância da fiação na placa deve ser controlada no projeto do PWB para evitar na medida do possível a reflexão do sinal e outras edições da integridade de interferência eletromagnética e de sinal, para garantir a estabilidade do uso real da placa do PWB. Você pode referir a fórmula empírica correspondente para o método do cálculo da linha da micro-tira e da linha impedância da tira na placa do PWB.

A impedância 1oz de cobre controlou o PWB 8 camadas para HDMI sem fio 1
