Placa de circuito controlada da impedância do Único-fim do PWB da impedância diferencial sistemas satélites da placa do PWB de 10 camadas
1,1 descrição geral

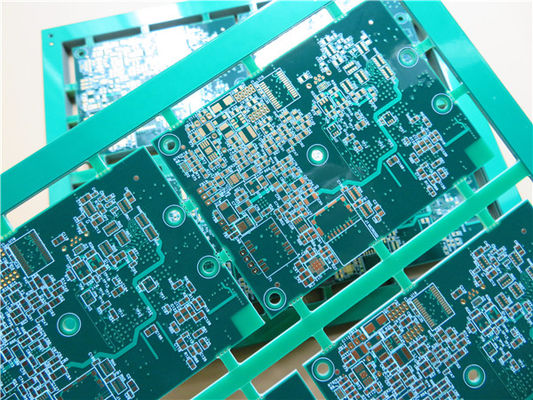

Este é um tipo de PWB multilayer construído na carcaça FR-4 com Tg 170°C para a aplicação de sistemas satélites com cobre de 10 camadas. Tem 1,6 milímetros grosso com silkscreen branco (Taiyo) na máscara verde da solda (Taiyo) e ouro da imersão em almofadas. Esta é igualmente uma impedância controlou o PWB com impedância do único-fim de 50 ohms e 97 ohms com controle diferencial da impedância. A matéria-prima é de ITEQ que fornece 4 acima de PCBs pelo painel. São fabricados por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. Cada 25 painéis são embalados para a expedição.
1,2 características e benefícios
Conjuntos sem chumbo com uma temperatura máxima do reflow de 260℃
O processo de SMT é resistente à solda de reflow, resistente rework.
As linhas de sinal formam uma baixa impedância constante à terra
Inspeção restrita de WIP e monitoração assim como instrução de trabalho
O UL, ISO14001, TS16949 certificou
Serviço pós-venda hassle livre, linear
Entrega no tempo: >98%
1,3 aplicações
GPS que segue dispositivos
Impulsionador do sinal da G/M
Painéis automotivos
1,4 folha do parâmetro e de dados
| TAMANHO DO PWB |
199 x 170mm=4PCS |
| TIPO DA PLACA |
PWB Multilayer |
| Número de camadas |
10 camadas |
| Componentes de superfície da montagem |
SIM |
| Através dos componentes do furo |
SIM |
| STACKUP DA CAMADA |
cobre ------- camada SUPERIOR de 18um (0.5oz) +plate |
| Prepreg 0.1016mm (4mil) |
| cobre ------- (1oz) terra 35um plana |
| FR-4 0.127mm (5 mil.) |
| cobre ------- (0,5 onças) sinal 18um SIG1 |
| Prepreg 0,127 milímetros (5mil) |
| cobre ------- (0,5 onças) sinal 18um SIG2 |
| Prepreg 0.127mm (5 mil.) |
| cobre ------- 35um (1oz) PWR plano |
| FR-4 0.330mm (13mil) |
| cobre ------- (1oz) terra 35um plana |
| Prepreg 0.127mm (5 mil.) |
| cobre ------- 18 um sinal (0,5 onças) SIG3 |
| Prepreg 0.127mm (5 mil.) |
| cobre ------- 18 um sinal (0,5 onças) SIG4 |
| Prepreg 0.127mm (5 mil.) |
| cobre ------- (1oz) terra 35um plana |
| Prepreg 0.1016mm (4mil) |
| cobre ------- (1oz) BOT do sinal 35um |
| TECNOLOGIA |
|
| Traço e espaço mínimos: |
4mil/4mil |
| Furos mínimos/máximos: |
0.25/4.2mm |
| Número de furos diferentes: |
15 |
| Número de furos de broca: |
850 |
| Número de entalhes moídos: |
10 |
| Número de entalhes internos: |
0 |
| Controle da impedância: |
SIM. Camada superior, traço de 7,0 mil. 50 ohms de único fim. Camada do sinal da camada 3, impedância diferencial do traço-espaço de 4.0/4.0 mil. = 91 ohms; impedância diferencial do traço-espaço de 4.0/6.0 mil. = 97 ohms. |
| Número de dedo do ouro: |
0 |
| MATERIAL DA PLACA |
|
| Cola Epoxy de vidro: |
FR-4 TG170℃, er<5> |
| Folha final externo: |
1oz |
| Folha final interna: |
1oz |
| Altura final do PWB: |
1.6mm ±0.16 |
| CHAPEAMENTO E REVESTIMENTO |
|
| Revestimento de superfície |
Ouro da imersão (30,1%) 0.1µm sobre o níquel de 3µm |
| Solde a máscara para aplicar-se a: |
SUPERIOR e inferior, mínimo 12micron |
| Cor da máscara da solda: |
Verde, PSR-2000 KX700G, Taiyo Supplied. |
| Tipo da máscara da solda: |
LPSM |
| CONTOUR/CUTTING |
Roteamento, furos do selo. |
| MARCAÇÃO |
|
| Lado da legenda componente |
SUPERIOR e inferior. |
| Cor da legenda componente |
Branco, S-380W, Taiyo Supplied. |
| Fabricante Name ou logotipo: |
Marcado na placa em um condutor e em uma ÁREA LIVRE leged |
| ATRAVÉS DE |
chapeado através do furo (PTH), mínimo através de 10 mil. |
| AVALIAÇÃO DE FLAMIBILITY |
Aprovação do UL 94-V0 MÍNIMA. |
| TOLERÂNCIA DA DIMENSÃO |
|
| Dimensão do esboço: |
0,0059" |
| Chapeamento da placa: |
0,0029" |
| Tolerância da broca: |
0,002" |
| TESTE |
Expedição prévia do teste elétrico de 100% |
| TIPO DE ARTE FINALA A SER FORNECIDA |
arquivo do e-mail, Gerber RS-274-X, PCBDOC etc. |
| ÁREA DE SERVIÇO |
No mundo inteiro, globalmente. |
1,5 fósforo da impedância do PWB da impedância
Se há uma transmissão do sinal na placa de circuito, espera-se ser transmitido lisamente da extremidade de emissão ao lado receptor sob a condição da perda de energia mínima, e o lado receptor pode absorve-a completamente sem nenhuma reflexão. Para conseguir este tipo da transmissão, a impedância do circuito deve ser igual à impedância interna da extremidade de emissão, que é chamada da “fósforo impedância.”
Assim quando o sinal é transmitido no PWB, a impedância característica da placa do PWB deve ser combinada com a impedância eletrônica dos componentes da cabeça e da cauda. Uma vez que o valor da impedância excede a tolerância, a energia transmitida do sinal estará refletida, dispersada, atenuada ou atrasada, tendo por resultado o sinal e a distorção incompletos do sinal.
O fósforo da impedância é um dos elementos do projeto ao projetar circuitos de alta velocidade do PWB. Contudo, o valor da impedância é relacionado absolutamente com prender o modo. Por exemplo, se a fiação na camada de superfície ou na camada interna, a distância da camada do poder da referência ou da camada da terra, a largura da fiação, o material do PWB, etc. afetarão a impedância característica da fiação. Aquele é dizer, o valor da impedância pode ser determinado somente depois prender a disposição, quando a impedância característica produzida por fabricantes diferentes do PWB for igualmente levemente diferente. A condição prendendo da disposição da descontinuidade da impedância não pode completamente ser considerada no software de simulação geral devido à limitação do modelo do circuito ou o algoritmo matemático usou-se. Neste caso, somente alguns temninators, tais como os resistores da série, podem ser reservados no diagrama esquemático abrandar o efeito da impedância prendendo descontínua. O método para resolver completamente o problema ainda está tentando evitar a ocorrência de descontinuidades da impedância ao prender a disposição.
