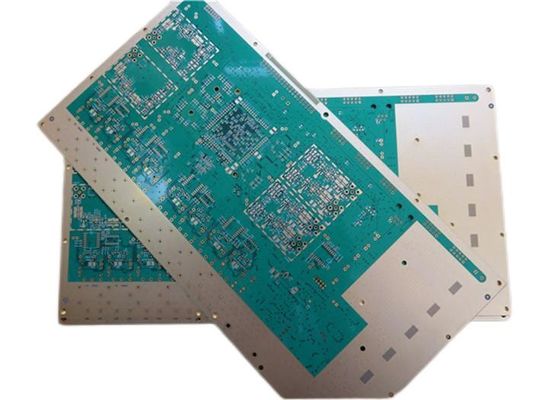

A impedância controlou o PWB 12 camadas da placa Multilayer impressa alta do PWB da placa de circuito HDI do Tg em 2.0mm FR-4
(As placas de circuito impresso são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)
1,1 descrição geral
Este é um tipo de PWB controlado da impedância construído no material FR-4 com Tg 175°C para a aplicação da transmissão do sinal. É uma placa de 12 camadas com 2,0 milímetros grosso. Contém vias de 2+N+2 HDI (veja o stackup & os vias). Os silkscreens brancos (Taiyo) estão na máscara verde da solda (Taiyo) e no ouro da imersão em almofadas. A impedância do traço do sinal e a impedância dos pares do diferencial são controladas em camadas. Veja o desenho abaixo. A matéria-prima é de ITEQ. O painel inteiro está fornecendo com o único acima. São fabricados por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. Cada 20 placas são embaladas para a expedição.
Sinal Trace Impedance Control
Trace Layer | Trace Width (mil.) | Trace Impedance (ohm) | Precisão | Camada da referência |
Camada superior | 4 | 50 | ±10% | Meados de-camada 1 |
L03, Meados de-camada 2 | 4 | 50 | ±10% | Meados de-camada 1 |
L10, Meados de-camada 9 | 4 | 50 | ±10% | Meados de-camada 7, Meados de-camada 10 |
Camada inferior | 4 | 50 | ±10% | Meados de-camada 10 |
O diferencial emparelha o controle da impedância
Camada | Trace Width/espaço (mil.) | Trace Impedance (ohm) | Precisão | Frequência (megahertz) |
Camada superior | 3.1 / 5,5 | 100 | ±10% | Meados de-camada 1 |
Camada superior | 4.0 / 5,1 | 90 | ±10% | Meados de-camada 1 |
L03, Meados de-camada 2 | 3.1 / 5,9 | 100 | ±10% | Meados de-camada 1, Meados de-camada 4 |
L06, Meados de-camada 5 | 4.0 / 7,4 | 100 | ±10% | Meados de-camada 4, Meados de-camada 6 |
L06, Meados de-camada 5 | 4.0 / 4,7 | 90 | ±10% | Meados de-camada 4, Meados de-camada 6 |
L07, Meados de-camada 6 | 4.0 / 7,4 | 100 | ±10% | Meados de-camada 5, Meados de-camada 7 |
L07, Meados de-camada 6 | 4.0 / 4,7 | 90 | ±10% | Meados de-camada 5, Meados de-camada 7 |
L10, Meados de-camada 9 | 3.1 / 5,9 | 100 | ±10% | Meados de-camada 7, Meados de-camada 10 |
Camada inferior | 4.0 / 5,5 | 100 | ±10% | Meados de-camada 10 |
Camada inferior | 4.0 / 5,1 | 90 | ±10% | Meados de-camada 10 |
1,2 características e benefícios
Conjuntos sem chumbo com uma temperatura máxima do reflow de 260℃.
Tempo de armazenamento longo (pode ser armazenado por mais de 1 ano no saco de vácuo)
Melhorou a velocidade da transmissão do sinal
Fabricação do PWB em especificações exigidas.
Entrega rápida e do tempo ligado
O UL reconheceu e RoHS Diretivo-complacente
Capacidade do PWB do protótipo
1,3 aplicações
Carregador de bateria solar
Receptor de GPS
Antena dos Wi Fi
Router sem fio de USB
Sistemas telefônicos
1,4 folha do parâmetro e de dados
TAMANHO DO PWB | 257 x 171.5mm=1PCS=1design |
TIPO DA PLACA | PWB Multilayer |
Número de camadas | 12 camadas |
Componentes de superfície da montagem | SIM |
Através dos componentes do furo | SIM |
STACKUP DA CAMADA | cobre ------- 17um SUPERIOR (1oz) +plate 25um |
130 um prepreg 1080 x 2 | |
cobre ------- L02 32um (1oz) | |
150um núcleo FR-4 | |
cobre ------- L03 18um (0.5oz) | |
130 um prepreg 1080 x 2 | |
cobre ------- L04 18um (0.5oz) | |
150um núcleo FR-4 | |
cobre ------- L05 18um (0.5oz) | |
130 um prepreg 1080 x 2 | |
cobre ------- L06 18um (0.5oz) | |
813um núcleo FR-4 | |
cobre ------- L07 18um (0.5oz) | |
130 um prepreg 1080 x 2 | |
cobre ------- L08 18um (0.5oz) | |
150um núcleo FR-4 | |
cobre ------- L09 18um (0.5oz) | |
130 um prepreg 1080 x 2 | |
cobre ------- L10 18um (0.5oz) | |
150um núcleo FR-4 | |
cobre ------- L11 35um (1oz) | |
130 um prepreg 1080 x 2 | |
cobre ------- BOT 17um (0.5oz) +plate 25um | |
TECNOLOGIA | |
Traço e espaço mínimos: | mil. 4 mil./4 |
Furos mínimos/máximos: | 0,25 milímetros/3,0 milímetros |
Número de furos diferentes: | 26 |
Número de furos de broca: | 4013 |
Número de entalhes moídos: | 0 |
Número de entalhes internos: | 0 |
Controle da impedância | Única impedância do sinal e impedância diferencial dos pares |
MATERIAL DA PLACA | |
Cola Epoxy de vidro: | FR-4, ITEQ IT-180, Tg>175℃, er<5> |
Folha final externo: | 1oz |
Folha final interna: | 1oz |
Altura final do PWB: | 2.0mm ±10% |
CHAPEAMENTO E REVESTIMENTO | |
Revestimento de superfície | Ouro da imersão (ENIG) (2 níquel do µ do µ” mais de 100”) |
Solde a máscara para aplicar-se a: | Superior e inferior, mínimo 12micon. |
Cor da máscara da solda: | O verde, PSR-2000GT600D, Taiyo forneceu. |
Tipo da máscara da solda: | LPSM |
CONTOUR/CUTTING | Roteamento |
MARCAÇÃO | |
Lado da legenda componente | PARTE SUPERIOR |
Cor da legenda componente | Branco, IJR-4000 MW300, Taiyo Supplied. |
Fabricante Name ou logotipo: | Marcado na placa em um condutor e em uma ÁREA LIVRE leged |
ATRAVÉS DE | Chapeado através do furo (PTH), através de tented. Vin na almofada sob o pacote de BGA |
AVALIAÇÃO DE FLAMIBILITY | Aprovação do UL 94-V0 MÍNIMA. |
TOLERÂNCIA DA DIMENSÃO | |
Dimensão do esboço: | 0,0059" (0.15mm) |
Chapeamento da placa: | 0,0030" (0.076mm) |
Tolerância da broca: | 0,002" (0.05mm) |
TESTE | Expedição prévia do teste elétrico de 100% |
TIPO DE ARTE FINALA A SER FORNECIDA | arquivo do e-mail, Gerber RS-274-X, PCBDOC etc. |
ÁREA DE SERVIÇO | No mundo inteiro, globalmente. |
1,5 PWB da impedância e fósforo da impedância
A impedância característica do condutor na placa de circuito impresso é um indicador importante do projeto de circuito, especialmente no projeto do PWB do circuito de alta frequência. Se a impedância característica do condutor é consistente e combinar com a impedância característica exigida pelo dispositivo ou pelo sinal deve ser tomada na consideração. Consequentemente, estes dois conceitos no projeto da confiança do projeto do PWB devem ser pagados a atenção.
Haverá uma variedade de transmissão do sinal no condutor da placa de circuito. Para aumentar a taxa de transmissão, deve aumentar sua frequência. Devido aos fatores do circuito próprios tal como gravura a água-forte, espessura da pilha, largura de trilha é e assim por diante diferente, causará mudanças do valor da impedância, tendo por resultado sua distorção do sinal. Consequentemente, o valor da impedância do condutor na placa de circuito de alta velocidade deve ser controlado dentro de alguma escala, conhecida como da “o controle impedância”. Os fatores que afetam a impedância da fiação do PWB são principalmente a largura da trilha de cobre, a espessura da trilha de cobre, a constante dielétrica do dielétrico, a espessura do dielétrico, a espessura da almofada, o trajeto da camada à terra, os fios em torno da fiação, etc. Assim a impedância da fiação na placa deve ser controlada no projeto do PWB para evitar na medida do possível a reflexão do sinal e outras edições da integridade de interferência eletromagnética e de sinal, para garantir a estabilidade do uso real da placa do PWB. Você pode referir a fórmula empírica correspondente para o método do cálculo da linha da micro-tira e da linha impedância da tira na placa do PWB.
