Placa de circuito impresso automotivo do alto densidade FR4 Tg170 com ouro da imersão

MOQ:	1pcs
preço:	USD9.99-99.99
Embalagem padrão:	Vácuo bags+Cartons
Período de entrega:	8-9 dias de trabalho
Método de pagamento:	T/T
Capacidade de abastecimento:	5000pcs pelo mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-477.V1.0

Material Básico:

Contagem de camadas:

6 Camadas

Espessura da PCB:

1.6mm ±0.16

Tamanho da placa de circuito impresso:

540,99 x 87,50 mm = 1UP

Máscara de solda:

Verde

Serigrafia:

branco

Peso de cobre:

1 onça

Acabamento de superfície:

Imersão Ouro

Destacar:

Placa de circuito impresso automotivo do ouro da imersão

Placa de circuito impresso automotivo de FR4 Tg170

PWB do alto densidade de FR4 Tg170

Descrição do produto

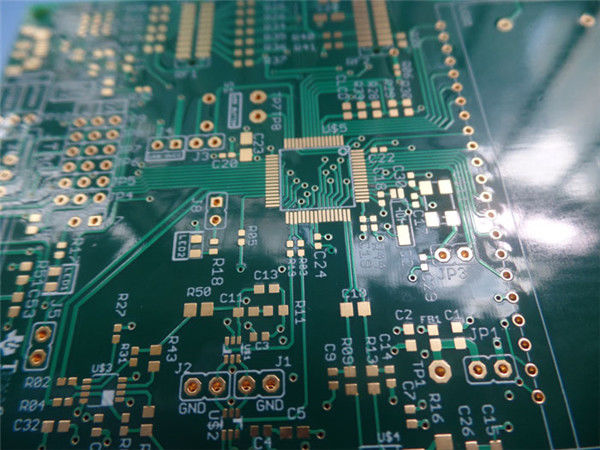

Via in Pad PCB PCB multicamadas de alta densidade via placa de circuito preenchido com ouro de imersão para dispositivos de rastreamento GPS

1.1 Descrição geral

Este é um tipo de placa de circuito impresso de 6 camadas construída em substrato FR-4 Tg170 para aplicação de dispositivos de rastreamento GPS. Possui 1,6 mm de espessura com serigrafia branca sobre máscara de solda verde e imersão dourada nas almofadas. O material base é da ITEQ, fornecendo 1 placa única. Vias com 0,3mm são preenchidas com resina e revestidas planamente (via in pad). Eles são fabricados de acordo com IPC 6012 Classe 2 usando dados Gerber fornecidos. Cada 25 placas são embaladas para envio.

1.2 Recursos e benefícios

Compatível com RoHS e adequado para necessidades de alta confiabilidade térmica

Excelente planaridade de superfície para componentes montados em CSP para reduzir a taxa de falhas durante a montagem e soldagem.

Teste de confiabilidade, teste de resistência de isolamento e teste de contaminação iônica

Oficina de 16.000 metros quadrados

Cotação de 12 horas

Nenhuma reclamação de qualidade tem como objetivo economizar dinheiro

1.3 Aplicações

Inversores

Roteador ADSL

Computador Industrial

Análise meteorológica

1.4 Parâmetro e folha de dados

Número de camadas	6
Tipo de placa	PCB multicamadas
Tamanho do tabuleiro	54,99 x 87,50 mm = 1UP
Espessura da placa	1,6 mm +/-0,16
Material do tabuleiro	FR-4
Fornecedor de material de placa	ITQ
Valor Tg do material da placa	170°C

Espessura do PTH Cu	≥20 um (ver detalhes da parede do furo)
Espessuras internas da camada Cu	35um (1 onça)
Espessura superficial do Cu	35um (1 onça)

Tipo de máscara de solda e modelo nº.	LPSM, PSR-2000GT600D
Fornecedor de máscara de solda	TAiYO
Cor da máscara de solda	Verde
Número de máscaras de solda	2
Espessura da máscara de solda	13h

Tipo de tinta para serigrafia	TAIYO, IJR-4000 MW300
Fornecedor de serigrafia	TAIYO
Cor da serigrafia	Branco
Número de serigrafia	1

Traço Mínimo (mil)	7 milhões
Lacuna Mínima (mil)	4,9 milhões

Acabamento de superfície	Imersão Ouro
RoHS obrigatório	Sim
Deformação	0,25%
Mesa de perfuração (mm)
T1	1.000
T2	3.175

Teste de choque térmico	Passa, 288±5℃,10 segundos, 3 ciclos. Sem delaminação, sem bolhas.
Teste de soldabilidade	Passagem, 255±5℃,5 segundos Área umedecida pelo menos 95%
Função	100% de aprovação no teste elétrico
Mão de obra	Conformidade com IPC-A-600H e IPC-6012C Classe 2
Mesa de perfuração (mm)	T1: 0,600
	T2: 0,700
	T3:0,800
	T4: 1.000
	T5: 1.100
	T6: 1.250
	T7: 1.850
	T8: 4.000
	T9: 4.325

1.5 Projeto para Fabricação (1)

Nº de série.	Procedimento	Item	Capacidade de fabricação
			Grande volume (S<100 m²)	Volume médio (S<10 m²)	Protótipo(S<1m²)
			Grande volume (S<100 m²)	Volume médio (S<10 m²)	Protótipo(S<1m²)
1	Camada interna (18um, 35um, 70um etc. são acabados em cobre. Se não for mencionado cobre, 1 onça acabado é o valor padrão)	Isolamento mínimo de camadas	0,1 mm	0,1 mm	0,06 mm
2		Pista mínima e espaçamento	5/5mil(18um)	4/4mil(18um)	3/3,5mil(18um)
3			5/5mil(35um)	4/4mil(35um)	3/4mil(35um)
4			7/9mil(70um)	6/8mil(70um)	6/7mil(70um)
5			9/11mil(105um)	8/10mil(105um)	8/9mil(105um)
6			13/13mil(140um)	12/12mil(140um)	12/11mil(140um)
7		Distância mínima da broca ao condutor	4 camadas 10mil, 6 camadas 10mil, 8-12 camadas 12mil	4 camadas 8mil, 6 camadas 8mil, 8-12 camadas 10mil, 14-20 camadas 14mil, 22-32 camadas 18mil	4 camadas 6mil, 6 camadas 6mil, 8-14 camadas 8mil, 16-22 camadas 12mil, 24-32 camadas 14mil
8		Largura mínima do anel anular na camada interna	4 camadas 10mil(35um),≥6 camadas 14mil(35um)	4 camadas 8mil(35um),≥6 camadas 12mil(35um)	4 camadas 6mil(35um),≥6 camadas 10mil(35um)
9		Largura do anel de isolamento da camada interna (Min)	10mil (35um)	8mil (35um)	6mil (35um)
10		Diâmetro mínimo da almofada	20mil (35um)	16mil (35um)	16mil (35um)
11		Min. distância da borda da placa ao condutor (sem cobre exposto) (camada interna)	14 mil (35um)	12 mil (35um))	8 mil (35um)
12		Peso máximo de cobre (camada interna e camada externa)	3 onças (105um)	4 onças (140um)	6 onças (210um)
13		Núcleo com folha de cobre diferente em ambos os lados	/	18/35,35/70 hum	18/35,35/70 hum
