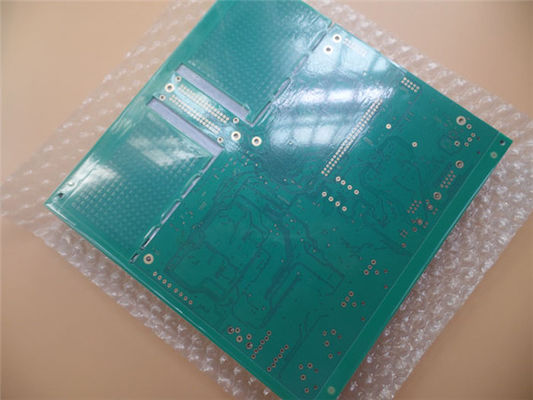

A multi camada de Tg170 FR4 imprimiu a placa de circuito placa do PWB de 8 camadas

MOQ:	1pcs
preço:	USD9.99-99.99
Embalagem padrão:	Vácuo bags+Cartons
Período de entrega:	8-9 dias de trabalho
Método de pagamento:	T/T
Capacidade de abastecimento:	5000pcs pelo mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-481.V1.0

Matéria-prima:

Contagem da camada:

8 camadas

Espessura do PWB:

1.6mm ±0.16

Tamanho do PWB:

210,72 x 212.42mm=1UP

Máscara da solda:

Verde

Silkscreen:

Branco

Peso de cobre:

Revestimento de superfície:

ouro da imersão

Destacar:

Placa de circuito impresso da camada de Tg170 FR4 multi

Multi placa de circuito impresso da camada Tg170

Tg170 FR4 placa do PWB de 8 camadas

Descrição do produto

a Multi-camada imprimiu a placa de circuito placa do PWB de 8 camadas construída em Tg170 FR-4 com ouro da imersão para uma comunicação sem fio.

1,1 descrição geral

Este é um tipo de placa de circuito impresso de 8 camadas construída na carcaça de FR-4 Tg170 para a aplicação de uma comunicação sem fio. Tem 1,6 milímetros grosso com o silkscreen branco na máscara verde da solda e o ouro da imersão em almofadas. A matéria-prima é da fonte 1 de ITEQ acima da placa pelo painel. São fabricados por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. Cada 20 painéis são embalados para a expedição.

1,2 características e benefícios

Material padrão industrial com Tg alto (175℃ por DSC) e confiança térmica excelente.

Solderability alto, não sublinhação de placas de circuito e menos contaminação de superfície do PWB.

Teste elétrico e teste de alta tensão

Entrega rápida e do tempo ligado

Econômico, Preocupação-economia e Trabalho-economia

Gratuitamente teste do protótipo do PWB

1,3 aplicações

Fiscalização video

Conversores

Conversor elétrico

Aplicações de sistema encaixadas

1,4 folha do parâmetro e de dados

Número de camadas	8
Tipo da placa	PWB Multilayer
Tamanho da placa	210,72 x 212.42mm=1UP
Espessura da placa	1,60 milímetro +/--0,16
Material da placa	FR-4
Fornecedor material da placa	ITEQ
Valor do Tg do material da placa	170℃

Espessura do Cu de PTH	≥20 um
Thicknes internos do Cu de Iayer	35 um (1oz)
Espessura de superfície do Cu	35 um (1oz)

Tipo da máscara da solda e no. do modelo.	LPSM, PSR-2000GT600D
Fornecedor da máscara da solda	TAIYO
Cor da máscara da solda	Verde
Número de máscaras da solda	2
Espessura da máscara da solda	14 um

Tipo de tinta do Silkscreen	IJR-4000 MW300
Fornecedor do Silkscreen	TAIYO
Cor do Silkscreen	Branco
Número de Silkscreen	1

Traço de Mininum (mil.)	5,8 mil.
Gap mínimo (mil.)	5,4 mil.

Revestimento de superfície	Ouro da imersão
RoHS exigiu	Sim
Warpage	0,25%
Teste de choque térmico	Passagem, 288±5℃, 10 segundos, 3 ciclos. Nenhuma delaminação, nenhum empolar.
Teste de Solderablity	Passagem, 255±5℃, 5 segundos que molham a área menos 95%
Função	Teste elétrico da passagem de 100%
Obra	Conformidade com classe 2 de IPC-A-600H & de IPC-6012C
Tabela da broca (milímetros)
T1	0,450
T2	0,600
T3	0,800
T4	0,900
T5	0,950
T6	1,000
T7	1,250
T8	1,300
T9	1,400
T10	1,600
T11	1,700
T12	2,000
T13	2,550
T14	3,000
T15	3,250
T16	3,500

1,5 projeto para a fabricação (5)

De série NÃO.	Procedimento	Artigo	Capacidade de fabricação
			De grande volume (S<100 m="">	Volume médio (S<10 m="">	Protótipo (S<1m>
			De grande volume (S<100 m="">	Volume médio (S<10 m="">	Protótipo (S<1m>
66	Processo do contorno	Método do processo do contorno	O CNC que mói, V-CUT, estoira a torneira, estoira os furos, perfurando
67		Router mínimo	0.8mm
68		Min.tolerance do contorno	±0.15mm	±0.13mm	±0.1mm
69		Min.distance do contorno de trituração (nenhuma exposição de cobre)	12mil	10mil	8mil
70		Ângulo de V-CUT	grau 20,30,45,60 ±5
71		Grau de simetria de V-CUT	±6mil	±5mil	±4mil
72		Tolerância da espessura residual de V-CUT	±6mil	±5mil	±4mil
73		Tolerância do ângulo da chanfradura do dedo do ouro	grau ±5	grau ±5	grau ±5
74		Tolerância da espessura residual da borda chanfrada do dedo do ouro	±5mil	±5mil	±5mil
75		Raio mínimo do canto interno	0.4mm
76		Distância mínima da borda ao V-corte (nenhuma exposição de cobre)	18mil (cortador do V-sulco dos graus grosso, 20 de 1.6mm)	14mil (cortador do V-sulco dos graus grosso, 20 de 1.6mm)	12mil (cortador do V-sulco dos graus grosso, 20 de 1.6mm)
77			20mil (cortador do V-sulco dos graus grosso, 30 de 1.6mm)	18mil (cortador do V-sulco dos graus grosso, 30 de 1.6mm)	16mil (cortador do V-sulco dos graus grosso, 30 de 1.6mm)
78			24mil (cortador do V-sulco dos graus grosso, 45 de 1.6mm)	22mil (cortador do V-sulco dos graus grosso, 45 de 1.6mm)	20mil (cortador do V-sulco dos graus grosso, 45 de 1.6mm)
79			30mil (cortador do V-sulco dos graus grosso, 60 de 1.6mm)	28mil (cortador do V-sulco dos graus grosso, 60 de 1.6mm)	26mil (cortador do V-sulco dos graus grosso, 60 de 1.6mm)
