PCB Protótipo Fabricação Multilayer PCB placa de circuito construída em FR-4 com borda catellated revestimento
1.1 Descrição geral

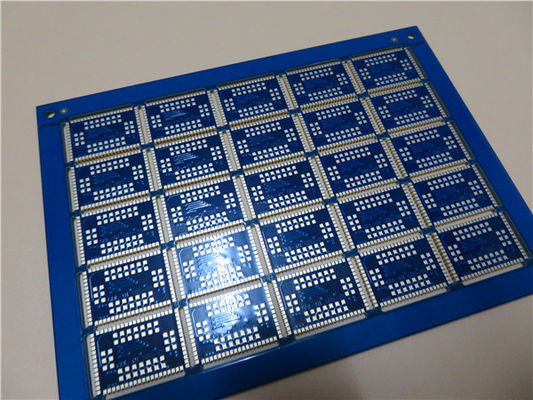

Este é um tipo de PCB multicamadas construído em substrato FR-4 com Tg 135 ° C para a aplicação de aceleradores atômicos.6 mm de espessura com serigrafia branca (Taiyo) em máscara de solda azul (Onstatic) e ouro de imersão em almofadasO material base é de Shengyi fornecendo até 25 PCBs por painel. Eles são fabricados por IPC 6012 Classe 2 usando dados Gerber fornecidos. Cada 25 painéis são embalados para envio.
1Características e benefícios
Os conjuntos livres de chumbo com uma temperatura máxima de refluxo de 260 °C.
Boa resistência à oxidação e boa dissipação de calor.
Bom efeito de protecção
Ensaio elétrico e ensaio de alta tensão
8000 tipos de PCB por mês
Não há quantidade mínima de encomenda. Uma peça está disponível.
Teste gratuito de protótipo de PCB
1.3 Aplicações
Dispositivo de localização GPS
Transformadores elétricos
Modems USB
Sistemas de som portáteis
Jogador de jogos
1.4 Parâmetro e ficha de dados
| Tamanho do PCB |
160.06 x 114,2 mm = 25 PCS |
| Tipo de placa |
PCB de várias camadas |
| Número de camadas |
PCB de 4 camadas |
| Componentes montados na superfície |
- Sim, sim. |
| Através de componentes furados |
- Sim, sim. |
| Capacidade de produção |
Capa superior --- 0,018 mm + revestimento |
| PP 2116 (54%) + 1080 ((64%) + 2116 ((54%) |
| Camada interna 1 --- 0,018 mm |
| Núcleo FR-4 --- 0,79 mm |
| Camada interna 2 --- 0,018 mm |
| PP 2116 (54%) + 1080 ((64%) + 2116 ((54%) |
| Camada inferior --- 0,018 mm + revestimento |
| TECNOLOGIA |
|
| Traços mínimos e espaço: |
70,8 mil / 7,1 mil |
| Orifícios mínimos/máximos: |
0.4 mm /3.175 mm |
| Número de buracos diferentes: |
5 |
| Número de furos: |
491 |
| Número de cavilhas moídas: |
60 |
| Número de recortes internos: |
0 |
| Controle de impedância: |
0 |
| Número do dedo dourado: |
0 |
| MATERIAL do quadro |
|
| Epoxi de vidro: |
FR-4 Tg135°C, S1141, Shengyi |
| Folha final externa: |
1 oz |
| Folha final interna: |
0.5 onças |
| Altura final do PCB: |
1.6 mm ± 0.16 |
| Revestimento e revestimento |
|
| Revestimento de superfície |
Ouro de imersão (22,5%) 0,1 μm sobre 3 μm de níquel |
| Máscara de solda Aplicar para: |
TOP e Bottom, 12micron mínimo |
| Cor da máscara de solda: |
Azul, R-500 BL, Onestático |
| Tipo de máscara de solda: |
LPSM |
| CONTOUR/CUTTING |
Roteamento |
| Marcação |
|
| Lado da lenda do componente |
De cima e de baixo. |
| Cor da legenda do componente |
Branco, S-380W, Taiyo |
| Nome ou logotipo do fabricante: |
Marcado no quadro num condutor e com pernas Área livre |
| VIA |
revestido por um orifício (PTH), de tamanho mínimo de 0,3 mm. |
| Classificação de inflamabilidade |
A homologação é concedida pelo fabricante. |
| Tolerância de dimensões |
|
| Dimensão do contorno: |
0.0059" |
| Revestimento de placas: |
0.0029" |
| Tolerância de perfuração: |
0.002" |
| Teste |
100% de ensaio eléctrico antes da remessa |
| Tipo de obra de arte a fornecer |
Ficheiro de e-mail, Gerber RS-274-X, PCBDOC etc. |
| ÁREA DE SERVIÇO |
Em todo o mundo. |
1.5 Capacidade de entrega rápida
| Tipos |
Tempo normal de execução (¥1m2) |
Tempo de execução rápido (¥1m2) |
| 2 litros |
5 dias |
1 dia |
| 4 litros |
5 dias |
2 dias |
| 6 litros |
6 dias |
3 dias |
| 8L |
7 dias |
4 dias |
| 10 litros |
9 dias |
6 dias |
| 12 litros |
10 dias |
6 dias |
| 14L |
13 dias |
7 dias |
| 16L |
14 dias |
7 dias |
| 18L |
15 dias |
9 dias |
| 20 litros |
16 dias |
10 dias |
| 22L |
17 dias |
11 dias |
| 24L |
18 dias |
12 dias |
| 26L |
19 dias |
13 dias |
| 28L |
20 dias |
14 dias |
| 30 litros |
21 dias |
15 dias |
| 32L |
22 dias |
16 dias |
| > 32 camadas |
Em pendência |
Em pendência |
Nota:
1- O prazo é para uma nova encomenda.
2- Excluindo domingo, feriados
3- Há um limite de encomendas todos os dias.
4. Excluindo o tempo de envio
5.Excluem-se técnicas especiais, tais como cobre pesado, máscara descascável, fechado/enterrado através, etc.
6Exclui comunicações para questões de engenharia.
