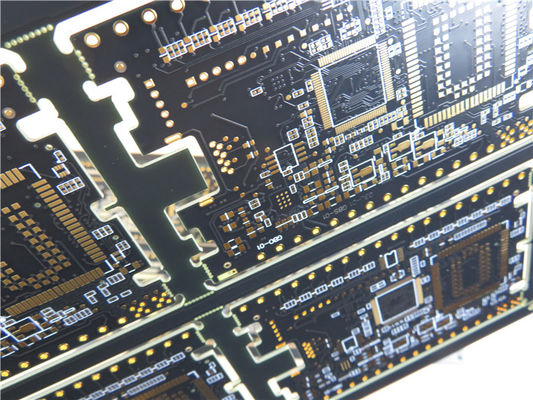

4 camadas revestem a placa Matt Black Mask do PWB de 35um FR4

MOQ:	1pcs
preço:	USD9.99-99.99
Embalagem padrão:	Vácuo bags+Cartons
Período de entrega:	8-9 dias de trabalho
Método de pagamento:	T/T
Capacidade de abastecimento:	5000pcs pelo mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-485.V1.0

Matéria-prima:

Contagem da camada:

4 camadas

Espessura do PWB:

1.6mm

Tamanho do PWB:

320 x 151=6 PCS

Máscara da solda:

Preto de Matt

Silkscreen:

Branco

Peso de cobre:

Camada interna exterior 18 da camada 35 um/um

Revestimento de superfície:

ouro da imersão

Destacar:

4 de FR4 camadas da placa do PWB

Placa de cobre do PWB de 35um FR4

35um de cobre placa do PWB de 4 camadas

Descrição do produto

Fabricação da amostra do PWB do protótipo com uma impedância de 50 ohms construída em FR-4 com Matt Black Mask e ouro da imersão

1,1 descrição geral

Este é um tipo de 4 camadas da impedância que o PWB controlado construiu na carcaça FR-4 com Tg 170°C para a aplicação do sistema da posição. uma impedância coplanar de 50 ohms com espaço de 15mil track/11mil na camada inferior 4. É silkscreen grosso, branco de 1,60 milímetros na máscara preta matt da solda que cobre ambos os lados e ouro da imersão em almofadas. A matéria-prima é FR-4 IT180 de ITEQ Corp., placa inteira que fornece 6 PCBs pelo painel. São fabricados por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. Cada 25 painéis são embalados para a expedição.

1,2 características e benefícios

Material padrão industrial com Tg alto (175℃ por DSC) e confiança térmica excelente;

Conjuntos sem chumbo com uma temperatura máxima do reflow de 260℃;

Planarity de superfície excelente, úteis para PCBs com pacotes de BGA reduzir a taxa de falhas durante o conjunto e a solda;

O projeto de engenharia impede que os problemas ocorram pre na produção;

Método de envio diversificado;

Classe 3 da classe 2 do IPC/IPC;

1,3 aplicações

Gerador do Rf

Seguindo GPS

Deslocadores da fase

1,4 folha do parâmetro e de dados

TAMANHO DO PWB	320 x 151=6 PCS
TIPO DA PLACA	PWB Multilayer
Número de camadas	4 camadas
Componentes de superfície da montagem	SIM
Através dos componentes do furo	SIM
STACKUP DA CAMADA	cobre ------- camada SUPERIOR de 17.8um (0.5oz) +plate
	Prepreg 0.21mm
	cobre ------- 17.8um (0.5oz) MidLayer 1
	FR-4 1.0mm
	cobre ------- 17.8um (0.5oz) MidLayer 2
	Prepreg 0.21mm
	cobre ------- camada do BOT de 17.8um (0.5oz) +plate
TECNOLOGIA
Traço e espaço mínimos:	mil. 5,9 mil./5,9
Furos mínimos/máximos:	0,3 milímetros/3,175 milímetros
Número de furos diferentes:	9
Número de furos de broca:	1120
Número de entalhes moídos:	24
Número de entalhes internos:	0
Controle da impedância:	uma impedância coplanar de 50 ohms com espaço de 15mil track/11mil na camada inferior 4
Número de dedo do ouro:	0
MATERIAL DA PLACA
Cola Epoxy de vidro:	FR-4 Tg170℃, er<5>
Folha final externo:	1 onça
Folha final interna:	0,5 onças
Altura final do PWB:	1,6 milímetros ±0.16
CHAPEAMENTO E REVESTIMENTO
Revestimento de superfície	Ouro da imersão (22,1%) 0.1µm sobre o níquel de 3µm
Solde a máscara para aplicar-se a:	SUPERIOR e inferior, mínimo 12micron
Cor da máscara da solda:	Matt Black, PSR-2000 ME8-160PS
Tipo da máscara da solda:	LPSM
CONTOUR/CUTTING	Roteamento
MARCAÇÃO
Lado da legenda componente	SUPERIOR e inferior
Cor da legenda componente	Branco, S-380W, tipo de Taiyo
Fabricante Name ou logotipo:	Marcado na placa em um condutor e em uma ÁREA LIVRE leged
ATRAVÉS DE	Chapeado através do furo (PTH), tamanho mínimo 0.3mm.
AVALIAÇÃO DE FLAMIBILITY	Aprovação do UL 94-V0 MÍNIMA.
TOLERÂNCIA DA DIMENSÃO
Dimensão do esboço:	0,0059"
Chapeamento da placa:	0,0029"
Tolerância da broca:	0,002"
TESTE	Expedição prévia do teste elétrico de 100%
TIPO DE ARTE FINALA A SER FORNECIDA	arquivo do e-mail, Gerber RS-274-X, PCBDOC etc.
ÁREA DE SERVIÇO	No mundo inteiro, globalmente.

1,5 capacidade de entrega rápida

Tipos	Prazo de execução normal (㎡do ≦1)	Prazo de execução rápido (㎡do ≦1)
2L	5 dias	1 dia
4L	5 dias	2 dias
6L	6 dias	3 dias
8L	7 dias	4 dias
10L	9 dias	6 dias
12L	10 dias	6 dias
14L	13 dias	7 dias
16L	14 dias	7 dias
18L	15 dias	9 dias
20L	16 dias	10 dias
22L	17 dias	11 dias
24L	18 dias	12 dias
26L	19 dias	13 dias
28L	20 dias	14 dias
30L	21 dias	15 dias
32L	22 dias	16 dias
>32 camadas	Pendente	Pendente

Nota:

o prazo de execução 1.The é para a ordem nova.

2.Exclude domingo, feriados.

3.There é limitação da ordem cada dia.

tempo 4.Exclude de envio.

técnicas 5.Exclude especiais, tais como o cobre pesado, a máscara peelable, as cortinas/enterrado através etc.

comunicações 6.Exclude para projetar perguntas.
