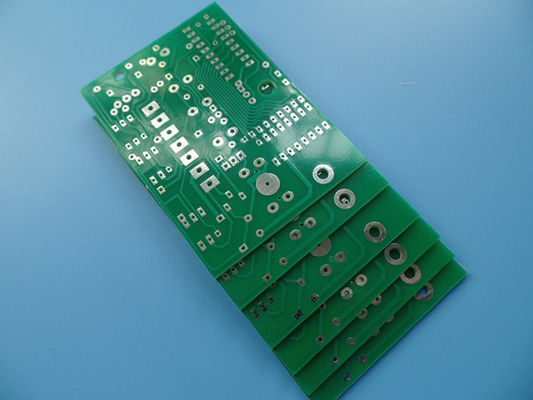

PWB FR-4 tomado partido da placa de circuito impresso da única camada único com HASL sem chumbo para o interruptor
1.1 Descrição geral
Trata-se de um tipo de placa de circuito impresso de camada única construída em substrato FR-4 com Tg 130°C para aplicação de chave. Possui 1,6 mm de espessura sem serigrafia na máscara de solda verde (Taiyo) e HASL nas almofadas. O material base é de Taiwan ITEQ, fornecendo 1 PCB por painel. Eles são fabricados de acordo com IPC 6012 Classe 2 usando dados Gerber fornecidos. Cada 25 painéis são embalados para envio.
1.2 Recursos e benefícios
Excelente umectação durante a soldagem de componentes e pode evitar a corrosão do cobre.
Instrução de fabricação correta (MI)
Calço de estêncil gratuito enviado para novo usuário
1.3 Aplicações
Motores Elétricos
Antena WiFi externa
Gerador de forma de onda
Conversor DC DC isolado
Sistemas de controle de acesso físico
1.4 Parâmetro e folha de dados
| TAMANHO DA PCB |
62x41,6 mm = 1 PCS |
| TIPO DE PLACA |
PCB de um lado |
| Número de camadas |
1 camada |
| Componentes de montagem em superfície |
não |
| Componentes de furo passante |
SIM |
| EMPILHAMENTO DE CAMADAS |
Cobre ------- 35um(1oz) Camada SUPERIOR |
| FR-4 1,5 mm |
| TECNOLOGIA |
|
| Rastreamento e espaço mínimos: |
8mil/9mil |
| Furos Mínimos/Máximos: |
0,5/7,1 mm |
| Número de furos diferentes: |
5 |
| Número de furos: |
47 |
| Número de slots fresados: |
0 |
| Número de recortes internos: |
0 |
| Controle de Impedância |
não |
| MATERIAL DA PLACA |
|
| Epóxi de vidro: |
FR-4 1,5mm, Tg>130℃ |
| Folha final externa: |
1 onça |
| Folha final interna: |
0 onças |
| Altura final do PCB: |
1,6mm ±0,16 |
| PLANEJAMENTO E REVESTIMENTO |
|
| Acabamento de superfície |
Nivelamento de solda a ar quente (HASL), sem chumbo, Sn> = 2,54 µm |
| Máscara de solda aplicável a: |
Parte inferior, mínimo de 12 mícrons |
| Cor da máscara de solda: |
Verde brilhante, Taiyo PSR-2000GT600D |
| Tipo de máscara de solda: |
LPSM |
| CONTORNO/CORTE |
Roteamento |
| MARCAÇÃO |
|
| Lado da legenda do componente |
não é necessária serigrafia |
| Cor da legenda do componente |
não é necessária serigrafia |
| Nome ou logotipo do fabricante: |
Nenhum requisito especial |
| VIA |
Furo passante não revestido (NPTH) |
| CLASSIFICAÇÃO DE FLAMIBILIDADE |
Aprovação UL 94-V0 MÍN. |
| TOLERÂNCIA DE DIMENSÃO |
|
| Dimensão do contorno: |
0,0059" (0,15 mm) |
| Chapeamento de placa: |
0,0030" (0,076mm) |
| Tolerância de perfuração: |
0,002" (0,05mm) |
| TESTE |
100% Teste Elétrico antes do envio |
| TIPO DE ARTE A SER FORNECIDA |
arquivo de e-mail, Gerber RS-274-X, PCBDOC etc. |
| ÁREA DE SERVIÇO |
Em todo o mundo, globalmente. |
1.5 Nossas capacidades de placas de circuito de condução 2020
1. Vias cegas, vias enterradas N+8+N
2. Circuitos Impressos Flexíveis
3. Placas de cobre pesadas de 10 onças
4. IPC Classe 2, IPC Classe 3
5. PCB sem chumbo (compatível com RoHS)
6. PCBs multicamadas até 32
7. PCB com núcleo metálico (MCPCB)
8. Fabricante de PCB compatível com RoHS
9. PCB flexível rígido
10. PCB RF / PCB de alta frequência
11. Orifício passante, BGA, Gold Finger, Edge dome
12. Via-in-pad, vias preenchidas
