PWB tomado partido da carcaça dos materiais FR4 de RoHS único sem chumbo para o transformador

MOQ:	1pcs
preço:	USD9.99-99.99
Embalagem padrão:	Vácuo bags+Cartons
Período de entrega:	8-9 dias de trabalho
Método de pagamento:	T/T
Capacidade de abastecimento:	5000pcs pelo mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-488.V1.0

Matéria-prima:

Contagem da camada:

1 camada

Espessura do PWB:

1.6mm ±0.16

Tamanho do PWB:

108.3x 110.6mm=6PCS

Máscara da solda:

Verde do brilho

Silkscreen:

Branco

Peso de cobre:

Revestimento de superfície:

Nivelamento de solda do ar quente (HASL), sem chumbo

Destacar:

PWB tomado partido dos materiais de RoHS único

Único PWB tomado partido da carcaça FR4

PWB da camada de RoHS único

Descrição do produto

Única lata simples tomada partido da placa de circuito da camada do PWB única/PCBs chapeado ligação para o transformador

1,1 descrição geral

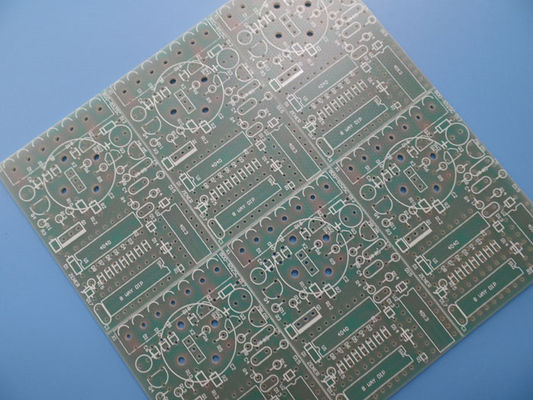

Este é um tipo de placa de circuito impresso de 1 camada construída na carcaça FR-4 com Tg 130°C para a aplicação do transformador. Tem 1,6 milímetros grosso com silkscreen branco (Taiyo) na máscara verde da solda (Taiyo) e HASL em almofadas. A matéria-prima é de Taiwan ITEQ que fornece 6 acima do PWB pelo painel. São fabricados por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. Cada 25 painéis são embalados para a expedição.

1,2 características e benefícios

Conjuntos sem chumbo com uma temperatura máxima do reflow de 260℃.

A molhadela excelente durante a solda e ela do componente pode evitar a corrosão de cobre.

ISO9001, ISO14001, UL certificou a fábrica de fabricação.

Micro-seção e teste de esforço térmico

Materiais de RoHS

Nenhuns MOQ, baixo custo para protótipos e quantidade pequena das corridas.

1,3 aplicações

Router WiFi

Antena de 2,4 gigahertz

Antena do Microstrip

Tecnologia encaixada

1,4 folha do parâmetro e de dados

TAMANHO DO PWB	108.3x 110.6mm=6PCS
TIPO DA PLACA	Único PWB tomado partido
Número de camadas	1 camada
Componentes de superfície da montagem	não
Através dos componentes do furo	SIM
STACKUP DA CAMADA	Cobre ------- (1oz) camada 35um SUPERIOR
STACKUP DA CAMADA	FR-4 1,5 milímetros
TECNOLOGIA
Traço e espaço mínimos:	7mil/8.3mil
Furos mínimos/máximos:	0.4/5.54mm
Número de furos diferentes:	9
Número de furos de broca:	88
Número de entalhes moídos:	0
Número de entalhes internos:	0
Controle da impedância	não
MATERIAL DA PLACA
Cola Epoxy de vidro:	FR-4 1.5mm, Tg>130℃
Folha final externo:	1oz
Folha final interna:	0oz
Altura final do PWB:	1.6mm ±0.16
CHAPEAMENTO E REVESTIMENTO
Revestimento de superfície	Nivelamento de solda do ar quente (HASL), sem chumbo, Sn>=2.54µm
Solde a máscara para aplicar-se a:	Inferior, mínimo 12micron
Cor da máscara da solda:	Verde do brilho, Taiyo PSR-2000GT600D
Tipo da máscara da solda:	LPSM
CONTOUR/CUTTING	Roteamento
MARCAÇÃO
Lado da legenda componente	Inferior
Cor da legenda componente	Branco, IJR-4000 MW300, Taiyo Supplied.
Fabricante Name ou logotipo:	Nenhuma exigência especial
ATRAVÉS DE	Chapeado não através do furo (NPTH)
AVALIAÇÃO DE FLAMIBILITY	Aprovação do UL 94-V0 MÍNIMA.
TOLERÂNCIA DA DIMENSÃO
Dimensão do esboço:	0,0059" (0.15mm)
Chapeamento da placa:	0,0030" (0.076mm)
Tolerância da broca:	0,002" (0.05mm)
TESTE	Expedição prévia do teste elétrico de 100%
TIPO DE ARTE FINALA A SER FORNECIDA	arquivo do e-mail, Gerber RS-274-X, PCBDOC etc.
ÁREA DE SERVIÇO	No mundo inteiro, globalmente.
