Densamente PWB tomado partido dobro FR4 de 3.0mm com ouro da imersão

MOQ:	1pcs
preço:	USD9.99-99.99
Embalagem padrão:	Vácuo bags+Cartons
Período de entrega:	8-9 dias de trabalho
Método de pagamento:	T/T
Capacidade de abastecimento:	5000pcs pelo mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-492.V1.0

Matéria-prima:

Contagem da camada:

2 camadas

Espessura do PWB:

3,0 milímetros ±0.3

Tamanho do PWB:

225 x 290mm=48PCS

Máscara da solda:

Verde

Silkscreen:

Branco

Peso de cobre:

Revestimento de superfície:

ouro da imersão

Destacar:

PWB tomado partido dobro grosso

o dobro de 3.0mm tomou partido PWB

placa grossa do PWB de 3.0mm

Descrição do produto

PWB tomado partido dobro grosso da placa de circuito impresso 3.0mm construído em FR-4 com ouro da imersão para por aquisição de dados.

1,1 descrição geral

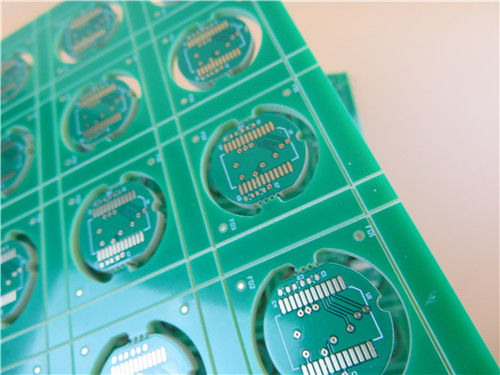

Este é um tipo de PWB grosso de 3.0mm construído na carcaça FR-4 tomada partido dobro com Tg 150°C para a aplicação de por aquisição de dados. É placa de circuito redonda pequena panelized 48 acima. o V-corte (sulco de v) e o router são usados no painel, marcas de fé são em torno de cada placa. Outras especificações são máscara verde da solda, silkscreen branco e ouro da imersão. A carcaça da matéria-prima é de ITEQ IT-158. São fabricados por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. Cada 20 painéis são embalados para a expedição.

1,2 características e benefícios

É compatível sem chumbo;

RoHS complacente e apropriado para necessidades térmicas da confiança;

Solderability alto, não sublinhação de placas de circuito e menos contaminação de superfície do PWB;

O processo de SMT é resistente à solda de reflow, resistente rework;

Taxa elegível dos produtos de primeira produção: >95%

Coordenadores profissionais e experientes;

Entrega no tempo: >98%

Taxa da queixa do cliente: <1>

1,3 aplicações

Perseguidores de GPS

Antena do router

modens 4G

1,4 folha do parâmetro e de dados

TAMANHO DO PWB	225 x 290mm=48PCS
TIPO DA PLACA	PWB tomado partido dobro
Número de camadas	2 camadas
Componentes de superfície da montagem	SIM
Através dos componentes do furo	não
STACKUP DA CAMADA	cobre ------- camada SUPERIOR de 18um (0.5oz) +plate
	FR-4 2.9mm
	cobre ------- camada do BOT de 18um (0.5oz) +plate
TECNOLOGIA
Traço e espaço mínimos:	mil. 10 mil./9
Furos mínimos/máximos:	0,4 milímetros/0,8 milímetros
Número de furos diferentes:	2
Número de furos de broca:	27
Número de entalhes moídos:	56
Número de entalhes internos:	0
Controle da impedância:	não
Número de dedo do ouro:	0
MATERIAL DA PLACA
Cola Epoxy de vidro:	FR-4 Tg135℃, er<5>
Folha final externo:	1 onça
Folha final interna:	1 onça
Altura final do PWB:	3,0 milímetros ±0.3
CHAPEAMENTO E REVESTIMENTO
Revestimento de superfície	Ouro da imersão (32,1%) 0.05µm sobre o níquel de 3µm
Solde a máscara para aplicar-se a:	SUPERIOR e inferior, mínimo 12micron
Cor da máscara da solda:	Verde, PSR-2000GT600D, Taiyo Supplied.
Tipo da máscara da solda:	LPSM
CONTOUR/CUTTING	Roteamento, furos do selo.
MARCAÇÃO
Lado da legenda componente	SUPERIOR e inferior.
Cor da legenda componente	Branco, IJR-4000 MW300, tipo de Taiyo
Fabricante Name ou logotipo:	Marcado na placa em um condutor e em uma ÁREA LIVRE leged
ATRAVÉS DE	Chapeado através do furo (PTH), tamanho mínimo 0.4mm.
AVALIAÇÃO DE FLAMIBILITY	Aprovação do UL 94-V0 MÍNIMA.
TOLERÂNCIA DA DIMENSÃO
Dimensão do esboço:	0,0059"
Chapeamento da placa:	0,0029"
Tolerância da broca:	0,002"
TESTE	Expedição prévia do teste elétrico de 100%
TIPO DE ARTE FINALA A SER FORNECIDA	arquivo do e-mail, Gerber RS-274-X, PCBDOC etc.
ÁREA DE SERVIÇO	No mundo inteiro, globalmente.
