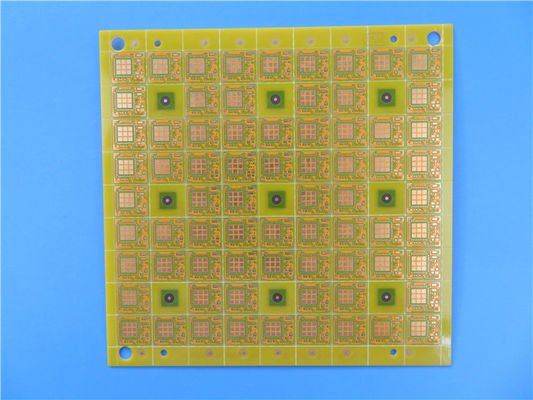

placa de circuito fina da placa do PWB FR4 de 0.5mm para o perseguidor de GPS

MOQ:	1pcs
preço:	USD9.99-99.99
Embalagem padrão:	Vácuo bags+Cartons
Período de entrega:	8-9 dias de trabalho
Método de pagamento:	T/T
Capacidade de abastecimento:	5000pcs pelo mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-495.V1.0

Matéria-prima:

Contagem da camada:

4 camadas

Espessura do PWB:

0.52-0.56mm

Tamanho do PWB:

100 x 105mm=72PCS

Máscara da solda:

Verde

Silkscreen:

Peso de cobre:

Camada interna exterior 18 da camada 35 um/um

Revestimento de superfície:

ouro da imersão

Destacar:

placa do PWB FR4 de 0.5mm

Placa fina do PWB FR4

placa de circuito fina de 0.5mm

Descrição do produto

Placa de circuito FR-4 fina fina fina da placa 0.5mm do PWB do PWB Mulitlayer placa de PC fina de 4 camadas para o perseguidor de GPS

1,1 descrição geral

Este é um tipo de placa ultrathin do PWB de 4 camadas construída na carcaça FR-4 com Tg 135°C para a aplicação do perseguidor de GPS para crianças. Tem somente 0,5 milímetros grosso sem o silkscreen na máscara amarela da solda (Taiyo) e o ouro da imersão em almofadas. A matéria-prima é de Taiwan ITEQ que fornece 72 acima do PWB pelo painel. São fabricados por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. Cada 50 painéis são embalados para a expedição.

1,2 características e benefícios

(1) RoHS complacente e apropriado para necessidades térmicas da confiança

(2) tempo de armazenamento longo (pode ser armazenado por mais de 1 ano no saco de vácuo)

teste de controle da impedância (de 3) e teste da solda-capacidade

(oficina quadrada do medidor 4) 16000

(5) serviço pós-venda hassle livre, linear

(6) nenhuns MOQ, baixo custo para protótipos e quantidade pequena das corridas.

1,3 aplicações

(1) sistemas de vigilância

(2) inversor do laço da grade

(3) aplicações de sistemas encaixadas

(4) impressoras

1,4 folha do parâmetro e de dados

TAMANHO DO PWB	100 x 105mm=72PCS
TIPO DA PLACA	PWB Multilayer
Número de camadas	4 camadas
Componentes de superfície da montagem	SIM
Através dos componentes do furo	NÃO
STACKUP DA CAMADA	cobre ------- CS da PARTE SUPERIOR de 18um (0.5oz) +plate
	prepreg 4mil
	cobre ------- (0.5oz) plano da terra 18um
	5mil FR-4
	cobre ------- plano de 18um (0.5oz) PWR
	prepreg 4mil
	cobre ------- plano de 18um (0.5oz) PWR
TECNOLOGIA
Traço e espaço mínimos:	4mil/4mil
Furos mínimos/máximos:	0.3/2.50mm
Número de furos diferentes:	31
Número de furos de broca:	2315
Número de entalhes moídos:	0
Número de entalhes internos:	0
Controle da impedância	não
MATERIAL DA PLACA
Cola Epoxy de vidro:	FR-4, ITEQ IT140 TG>135, er<5>
Folha final externo:	1oz
Folha final interna:	0.5oz
Altura final do PWB:	0.52-0.56mm
CHAPEAMENTO E REVESTIMENTO
Revestimento de superfície	Ouro 0.025µm da imersão sobre o níquel de 3µm (14,9% áreas)
Solde a máscara para aplicar-se a:	SUPERIOR e inferior, mínimo 12micron
Cor da máscara da solda:	Amarelo, Taiyo PSR-2000GT600D
Tipo da máscara da solda:	LPSM
CONTOUR/CUTTING	Roteamento
MARCAÇÃO
Lado da legenda componente	Nenhum silkscreen requried.
Cor da legenda componente	Nenhum silkscreen requried.
Fabricante Name ou logotipo:	Nenhum silkscreen requried.
ATRAVÉS DE	Chapeado através do furo (PTH), através na almofada e através de tampar no CS e no picosegundo, os vias não devem ser visíveis.
AVALIAÇÃO DE FLAMIBILITY	Aprovação do UL 94-V0 MÍNIMA.
TOLERÂNCIA DA DIMENSÃO
Dimensão do esboço:	0,0059" (0.15mm)
Chapeamento da placa:	0,0030" (0.076mm)
Tolerância da broca:	0,002" (0.05mm)
TESTE	Expedição prévia do teste elétrico de 100%
TIPO DE ARTE FINALA A SER FORNECIDA	arquivo do e-mail, Gerber RS-274-X, PCBDOC etc.
ÁREA DE SERVIÇO	No mundo inteiro, globalmente.
