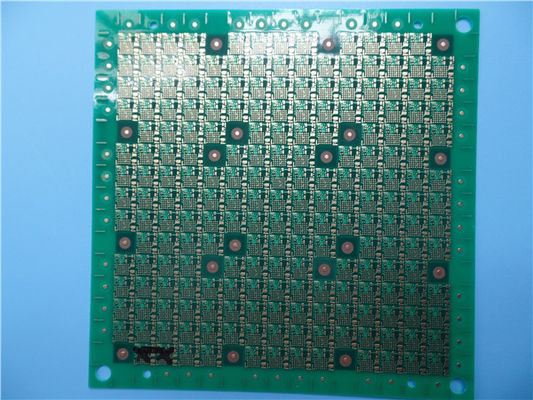

Placa ultra fina do PWB FR4 de 0.6mm 6 camadas com as cortinas através de

MOQ:	1pcs
preço:	USD9.99-99.99
Embalagem padrão:	Vácuo bags+Cartons
Período de entrega:	8-9 dias de trabalho
Método de pagamento:	T/T
Capacidade de abastecimento:	5000pcs pelo mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-496.V1.0

Matéria-prima:

Contagem da camada:

6 camadas

Espessura do PWB:

0.6mm ±0.1

Tamanho do PWB:

100 x 103mm=1PCS

Máscara da solda:

verde

Silkscreen:

Peso de cobre:

Camada interna exterior 18 da camada 35 um/um

Revestimento de superfície:

Ouro da imersão

Destacar:

6 placa do PWB da camada FR4

placa do PWB FR4 de 0.6mm

PWB ultra fino de 0.6mm

Descrição do produto

PWB fino Multilayer Ultrathin do PWB placa de circuito impresso fina de 6 camadas 0.6mm FR-4 PWB com o cego através para do seguimento de GPS

1,1 descrição geral

Este é um tipo de placa de circuito impresso ultrathin de 6 camadas construída na carcaça FR-4 com Tg 135°C para a aplicação do seguimento de GPS. Tem somente 0,6 milímetros grosso sem o silkscreen na máscara verde da solda (Taiyo) e o ouro da imersão em almofadas. A matéria-prima é de Taiwan ITEQ que fornece 1 acima do PWB pelo painel. São fabricados por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. Cada 50 painéis são embalados para a expedição.

1,2 características e benefícios

RoHS complacente e apropriado para necessidades térmicas da confiança

Solderability alto, não sublinhação de placas de circuito e menos contaminação de superfície do PWB.

Gestão do equipamento e manutenção detalhada e controle de processos

Os produtos e a fabricação são certificados por organizações autorizadas.

A ordem da quantidade pequena é aceitada

Entrega no tempo: >98%

1,3 aplicações

Router portátil de WiFi

Iluminação conduzida comercial

Servidores de arquivos

1,4 folha do parâmetro e de dados

TAMANHO DO PWB	100 x 103mm=1PCS
TIPO DA PLACA	PWB Multilayer
Número de camadas	6 camadas
Componentes de superfície da montagem	SIM
Através dos componentes do furo	NÃO
STACKUP DA CAMADA	cobre ------- CS da PARTE SUPERIOR de 18um (0.5oz) +plate
	prepreg 4mil
	cobre ------- (0.5oz) plano da terra 18um
	4mil FR-4
	cobre ------- plano de 18um (0.5oz) PWR
	prepreg 4mil
	cobre ------- plano de 18um (0.5oz) PWR
	4mil FR-4
	cobre ------- (0.5oz) SIG 18um
	prepreg 4mil
	cobre ------- (0.5oz) BOT 18um PICOSEGUNDO
TECNOLOGIA
Traço e espaço mínimos:	3mil/3mil
Furos mínimos/máximos:	0.22/3.50mm
Número de furos diferentes:	25
Número de furos de broca:	2315
Número de entalhes moídos:	0
Número de entalhes internos:	0
Controle da impedância	não
MATERIAL DA PLACA
Cola Epoxy de vidro:	FR-4, ITEQ IT140 TG>135, er<5>
Folha final externo:	1oz
Folha final interna:	0.5oz
Altura final do PWB:	0.6mm ±0.1
CHAPEAMENTO E REVESTIMENTO
Revestimento de superfície	Ouro 0.025µm da imersão sobre o níquel de 3µm (14,4% áreas)
Solde a máscara para aplicar-se a:	SUPERIOR e inferior, mínimo 12micron
Cor da máscara da solda:	Verde, TAIYO PSR-2000 GT600D
Tipo da máscara da solda:	LPSM
CONTOUR/CUTTING	Roteamento
MARCAÇÃO
Lado da legenda componente	Nenhum silkscreen requried.
Cor da legenda componente	Nenhum silkscreen requried.
Fabricante Name ou logotipo:	Nenhum silkscreen requried.
ATRAVÉS DE	Chapeado através do furo (PTH), cegue através e através de tampar no CS e do picosegundo, vias a não ser visíveis.
AVALIAÇÃO DE FLAMIBILITY	Aprovação do UL 94-V0 MÍNIMA.
TOLERÂNCIA DA DIMENSÃO
Dimensão do esboço:	0,0059" (0.15mm)
Chapeamento da placa:	0,0030" (0.076mm)
Tolerância da broca:	0,002" (0.05mm)
TESTE	Expedição prévia do teste elétrico de 100%
TIPO DE ARTE FINALA A SER FORNECIDA	arquivo do e-mail, Gerber RS-274-X, PCBDOC etc.
ÁREA DE SERVIÇO	No mundo inteiro, globalmente.
