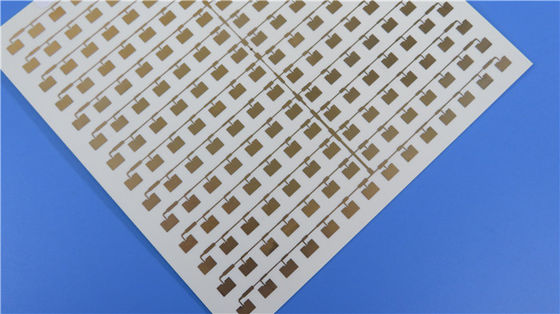

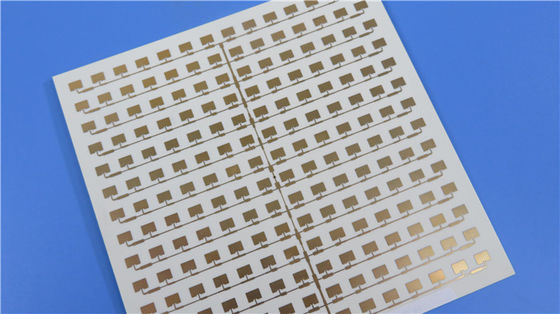

Alta frequência da placa do PWB de RT/Duroid 6035HTC 10mil Rogers para filtros

MOQ:	1pcs
Embalagem padrão:	Vácuo bags+Cartons
Período de entrega:	8-9 dias de trabalho
Método de pagamento:	T/T
Capacidade de abastecimento:	5000pcs pelo mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-125.V1.0

Material de base:

compostos Cerâmico-enchidos de PTFE

Número de camadas:

Camada Dupla, Multicamadas, PCB Híbrido

Espessura do PCB:

10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm)

Tamanho do PCB:

≤400mm X 500mm

Máscara de solda:

Etc. verde, preto, azul, amarelo, vermelho.

Peso de cobre:

0.5oz (17 µm), 1oz (35µm), 2oz (70µm)

Revestimento de superfície:

Cobre desencapado, HASL, ENIG, OSP etc….

Destacar:

placa do PWB de 10mil Rogers

Placa enchida cerâmica do PWB de PTFE Rogers

Placa Multilayer do PWB de Rogers

Descrição do produto

Duplo lado Rogers PCB de alta frequência construído em10 milNT1 filtro de hidrogénio

(As placas de circuito impresso são produtos feitos sob medida, a imagem e os parâmetros mostrados são apenas para referência)

Os materiais de circuito de alta frequência RT/duroid 6035HTC da Rogers Corporation são compósitos PTFE cerâmicos para uso em aplicações de RF e microondas de alta potência.Com uma condutividade térmica de quase 2.4 vezes os produtos RT/duroide 6000 normalizados, e folha de cobre (electrodepositada e tratada reversa) com excelente estabilidade térmica a longo prazo, os laminados RT/duroide 6035HTC são uma escolha excepcional para aplicações de alta potência.

Características/benefícios:

1. Alta condutividade térmica

A melhor dissipação de calor dielétrico permite temperaturas de funcionamento mais baixas para aplicações de alta potência

2. Tangente de baixas perdas

Excelente desempenho de alta frequência

3- Folha de cobre de baixo perfil e tratamento inverso termicamente estável

Menor perda de inserção e excelente estabilidade térmica das marcas

4Sistema de enchimento avançado

Melhor capacidade de perfuração e maior vida útil das ferramentas em comparação com os materiais de circuito que contêm alumina

Algumas aplicações típicas:

1Amplificadores de RF e microondas de alta potência

2- Amplificadores de potência, acopladores, filtros

3Combinadores, divisores de potência

Ficha de dados deNT1 produção/duroide6035HTC

NT1 desmatamento
Imóveis	NT2cloreto de sódio	Direção	Unidades	Condição	Método de ensaio
Constante dielétrica,εProcesso	3.50±0.05	Z		10 GHz/23°C	IPC-TM-650 2.5.5.5 Lâmina de raios-gravos apertada
Constante dielétrica,εProcesso	3.50±0.05	Z		10 GHz/23°C	IPC-TM-650 2.5.5.5 Lâmina de raios-gravos apertada
Constante dielétrica,εDesenho	3.6	Z		8 GHz - 40 GHz	Método de comprimento de fase diferencial
Constante dielétrica,εDesenho	3.6	Z		8 GHz - 40 GHz	Método de comprimento de fase diferencial
Fator de dissipação	0.0013	Z		10 GHz/23°C	IPC-TM-650 2.5.5.5
Coeficiente térmico de ε	- 66	Z	ppm/°C	-50°C a 150°C	Mod IPC-TM-650, 2.5.5.5
Resistividade de volume	108		MΩ.cm	A	IPC-TM-650, 2.5.17.1
Resistividade de superfície	108		MΩ	A	IPC-TM-650, 2.5.17.1
Estabilidade dimensional	-0,11 -0.08	CMD MD	mm/m (mils/ polegada)	0.030" 1 oz de folha EDC espessura após gravação "+E4/105	IPC-TM-650 2.4.39A
Módulo de tração	329 244	MD CMD	KPSI	40 horas @23°C/50RH	ASTM D638
Absorção	0.06		%	D24/23	IPC-TM-650 2.6.2.1 ASTM D570
Coeficiente de expansão térmica (-50 °C a 288 °C)	19 19 39	X Y Z	ppm/°C	23°C / 50% HRC	IPC-TM-650 2.4.41
Conductividade térmica	1.44		W/m/k	80°C	ASTM C518
Densidade	2.2		gm/cm³	23°C	A norma ASTM D792
Força da casca de cobre	7.9		Plínio	20 s. @ 288 °C	IPC-TM-650 2.4.8
Inflamabilidade	V-0				UL 94
Processo sem chumbo compatível	- Sim, sim.

Capacidade de PCB(NT1 produção/duroide6035HTC)

Material de PCB:	Compositos de PTFE preenchidos com cerâmica
Designação	NT1comunicação
Constante dielétrica:	3.50±0.05
Número de camadas:	Dupla camada, multicamada, PCB híbrido
Peso de cobre:	0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm)
Espessura do PCB:	10mil (0,254mm), 20mil ((0,508mm), 30mil (0,762mm), 60mil ((1,524mm)
Tamanho do PCB:	≤ 400 mm X 500 mm
Máscara de solda:	Verde, Preto, Azul, Amarelo, Vermelho, etc.
Revestimento da superfície:	Cobre nu, HASL, ENIG, OSP etc.

Alta frequência da placa do PWB de RT/Duroid 6035HTC 10mil Rogers para filtros 0
