Detalhes do produto:
Condições de Pagamento e Envio:
|
Matéria-prima: | Cerâmico, hidrocarboneto, compostos Thermoset do polímero | Contagem da camada: | Camada Dupla, Multicamadas, PCB Híbrido |
---|---|---|---|
Tamanho do PWB: | ≤400mm X 500mm | Espessura do PWB: | 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762mm), 50mil (1.27mm), 60mil (1.524mm), |
Máscara da solda: | Etc. verde, preto, azul, amarelo, vermelho. | Peso de cobre: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
Revestimento de superfície: | Cobre desencapado, HASL, ENIG, OSP etc…. | ||
Realçar: | Placa do PWB de TMM10 Rogers,placa do PWB de 15mil Rogers,TMM10 Rogers Printed Circuit Board |

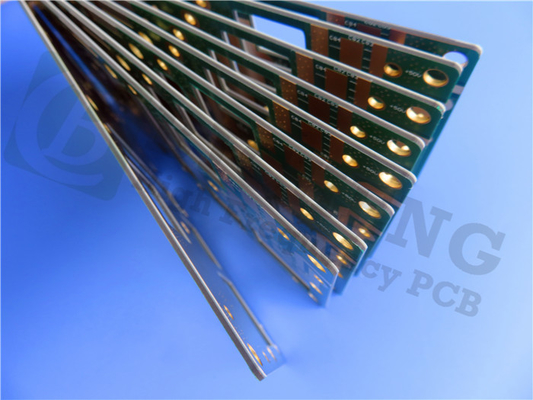

PWB de alta frequência de Rogers 15mil TMM10 com ouro da imersão e máscara verde da solda para Chip Testers
(As placas de circuito impresso são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)
Os materiais thermoset da micro-ondas do TMM10 de Rogers são cerâmicos, hidrocarboneto, compostos thermoset do polímero projetados para aplicações altas do stripline e do microstrip da confiança do chapear-através-furo.
As estratificações TMM10 elétricas e as características mecânicas combinam muitas das vantagens de cerâmico e o circuito convencional da micro-ondas de PTFE lamina sem a necessidade para os processos de manufatura específicos típicos destes materiais.
O coeficiente térmico da constante dielétrica das estratificações TMM10 é tipicamente menos de 30 ppm/°C, que é extremamente - baixos. O material pode produzir a confiança alta chapeado através dos furos com o encolhimento mínimo gravura em àgua forte avalia agradecimentos a seus coeficientes isotropic da expansão térmica, que são combinados extremamente proximamente àqueles do cobre. Adicionalmente, a condutibilidade térmica das estratificações TMM10 é aproximadamente duas vezes mais alta que aquela de estratificações convencionais de PTFE/ceramic, facilitando o remover o calor do sistema.
As resinas thermoset usadas nas estratificações TMM10 para impedir que amaciem quando aquecido. Em consequência, não há nenhuma necessidade de preocupar-se sobre o levantamento da almofada ou as outras edições quando o componente de ligamento do fio conduzir aos traços de circuito.
Algumas aplicações típicas:
1. Filtros e acoplador
2. Amplificadores de potência e combinadores
3. Circuitos do RF e da micro-ondas
Nossas capacidades (TMM10)
Material do PWB: | Cerâmico, hidrocarboneto, compostos Thermoset do polímero |
Designação: | TMM10 |
Constante dielétrica: | 9,20 ±0.23 |
Contagem da camada: | Dupla camada, PWB Multilayer, híbrido |
Peso de cobre: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
Espessura do PWB: | 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762mm), 50mil (1.27mm), 60mil (1.524mm), 75mil (1.905mm), 100mil (2.54mm), 125mil (3.175mm), 150mil (3.81mm), 200mil (5.08mm), 250mil (6.35mm), 275mil (6.985mm), 300mil (7.62mm), 500mil (12.70mm) |
Tamanho do PWB: | ≤400mm X 500mm |
Máscara da solda: | Etc. verde, preto, azul, amarelo, vermelho. |
Revestimento de superfície: | Cobre desencapado, HASL, ENIG, OSP etc…. |
Folha de dados de TMM10
Valor TMM10 típico | ||||||
Propriedade | TMM10 | Sentido | Unidades | Circunstância | Método do teste | |
Constante dielétrica, εProcess | 9.20±0.23 | Z | 10 gigahertz | IPC-TM-650 2.5.5.5 | ||
Constante dielétrica, εDesign | 9,8 | - | - | 8GHz a 40 gigahertz | Método do comprimento da fase diferencial | |
Fator de dissipação (processo) | 0,0022 | Z | - | 10 gigahertz | IPC-TM-650 2.5.5.5 | |
Coeficiente térmico da constante dielétrica | -38 | - | ppm/°K | -55℃-125℃ | IPC-TM-650 2.5.5.5 | |
Resistência de isolação | >2000 | - | Gohm | C/96/60/95 | ASTM D257 | |
Resistividade de volume | 2 x 108 | - | Mohm.cm | - | ASTM D257 | |
Resistividade de superfície | 4 x 107 | - | Mohm | - | ASTM D257 | |
Força elétrica (força dielétrica) | 285 | Z | V/mil | - | IPC-TM-650 método 2.5.6.2 | |
Propriedades térmicas | ||||||
Temperatura de Decompositioin (TD) | 425 | 425 | ℃TGA | - | ASTM D3850 | |
Coeficiente da expansão térmica - x | 21 | X | ppm/K | ℃ 0 a 140 | ASTM E 831 IPC-TM-650, 2.4.41 | |
Coeficiente da expansão térmica - Y | 21 | Y | ppm/K | ℃ 0 a 140 | ASTM E 831 IPC-TM-650, 2.4.41 | |
Coeficiente da expansão térmica - Z | 20 | Z | ppm/K | ℃ 0 a 140 | ASTM E 831 IPC-TM-650, 2.4.41 | |
Condutibilidade térmica | 0,76 | Z | W/m/K | ℃ 80 | ASTM C518 | |
Propriedades mecânicas | ||||||
Força de casca de cobre após o esforço térmico | 5,0 (0,9) | X, Y | lb/inch (N/mm) | após o flutuador da solda 1 onça. EDC | IPC-TM-650 método 2.4.8 | |
Força Flexural (MD/CMD) | 13,62 | X, Y | kpsi | ASTM D790 | ||
Módulo Flexural (MD/CMD) | 1,79 | X, Y | Mpsi | ASTM D790 | ||
Propriedades físicas | ||||||
Absorção da umidade (2X2) | 1.27mm (0,050") | 0,09 | - | % | D/24/23 | ASTM D570 |
3.18mm (0,125") | 0,2 | |||||
Gravidade específica | 2,77 | - | - | ASTM D792 | ||
Capacidade de calor específico | 0,74 | - | J/g/K | Calculado | ||
Processo sem chumbo compatível | SIM | - | - | - | - |
