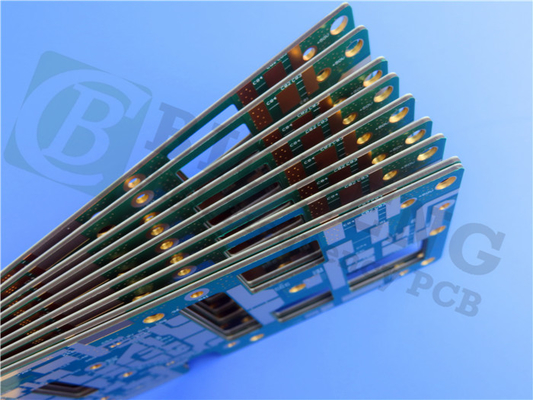

50mil TMM10 lamina a placa de circuito do PWB com ouro da imersão

Rogers High Frequency PCBs construído em 50mil 1.27mm TMM10 com ouro da imersão para antenas de GPS

(As placas de circuito impresso são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)

Os materiais thermoset da micro-ondas do TMM10 de Rogers são cerâmicos, hidrocarboneto, compostos thermoset do polímero projetados para aplicações altas do stripline e do microstrip da confiança do chapear-através-furo.

As propriedades elétricas e mecânicas das estratificações TMM10 combinam muitos dos benefícios de estratificações cerâmicas e tradicionais do circuito da micro-ondas de PTFE, sem exigir as técnicas especializadas da produção comuns a estes materiais.

As estratificações TMM10 têm um coeficiente térmico excepcionalmente baixo da constante dielétrica, tipicamente menos de 30 ppm/°C. Os coeficientes isotropic do material da expansão térmica, combinados muito proximamente para revestir, permitir a produção de confiança alta chapeada com os furos, e os baixos valores do encolhimento gravura em àgua forte. Além disso, a condutibilidade térmica das estratificações TMM10 é aproximadamente duas vezes aquela de estratificações tradicionais de PTFE/ceramic, facilitando a remoção do calor.

As estratificações TMM10 são baseadas em resinas thermoset, e não amaciam quando aquecidas. Em consequência, a ligação do fio de ligações componentes aos traços de circuito pode ser executada sem os interesses da almofada que levantam ou a deformação da carcaça.

Algumas aplicações típicas:

1. Filtros e acoplador

2. Antenas do remendo

3. Circuitos do RF e da micro-ondas

4. Sistemas de comunicação satélite

Nossas capacidades (TMM10)

Folha de dados de TMM10
